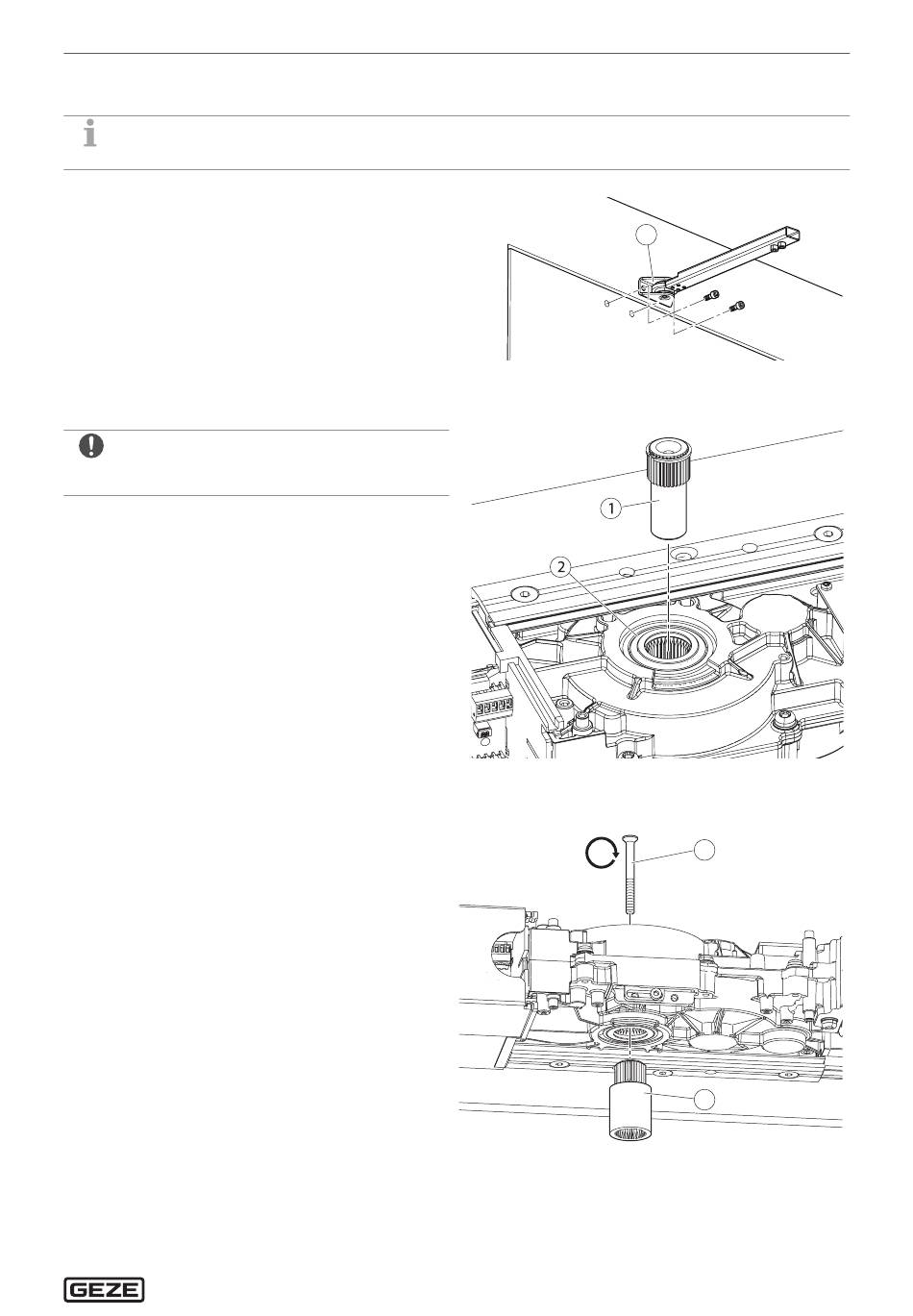

7. 1 1 Montar el soporte de conexión del brazo articulado
Si se emplea un ángulo soporte sensor con brazo, observar las instrucciones de instalación por separado.
Fijar el soporte de conexión (1) con 2 tornillos.
X
7. 1 2

Colocar la contrapieza

Si se dispone de poco espacio sobre el motor
X
puerta, colocar la contrapieza antes del montaje
del automatismo.
Colocar la contrapieza (1) desde arriba en el motor
X
puerta (2).
7. 1 3 Montar la extensión de eje
Colocar la extensión de eje (2) desde abajo
X
en el motor puerta.
Fijar la extensión de eje (1) con el tornillo
X
de cabeza avellanada.
Par de apriete 6 Nm.
+1
1
1
6 Nm
+1
2
Montaje
