Montaje

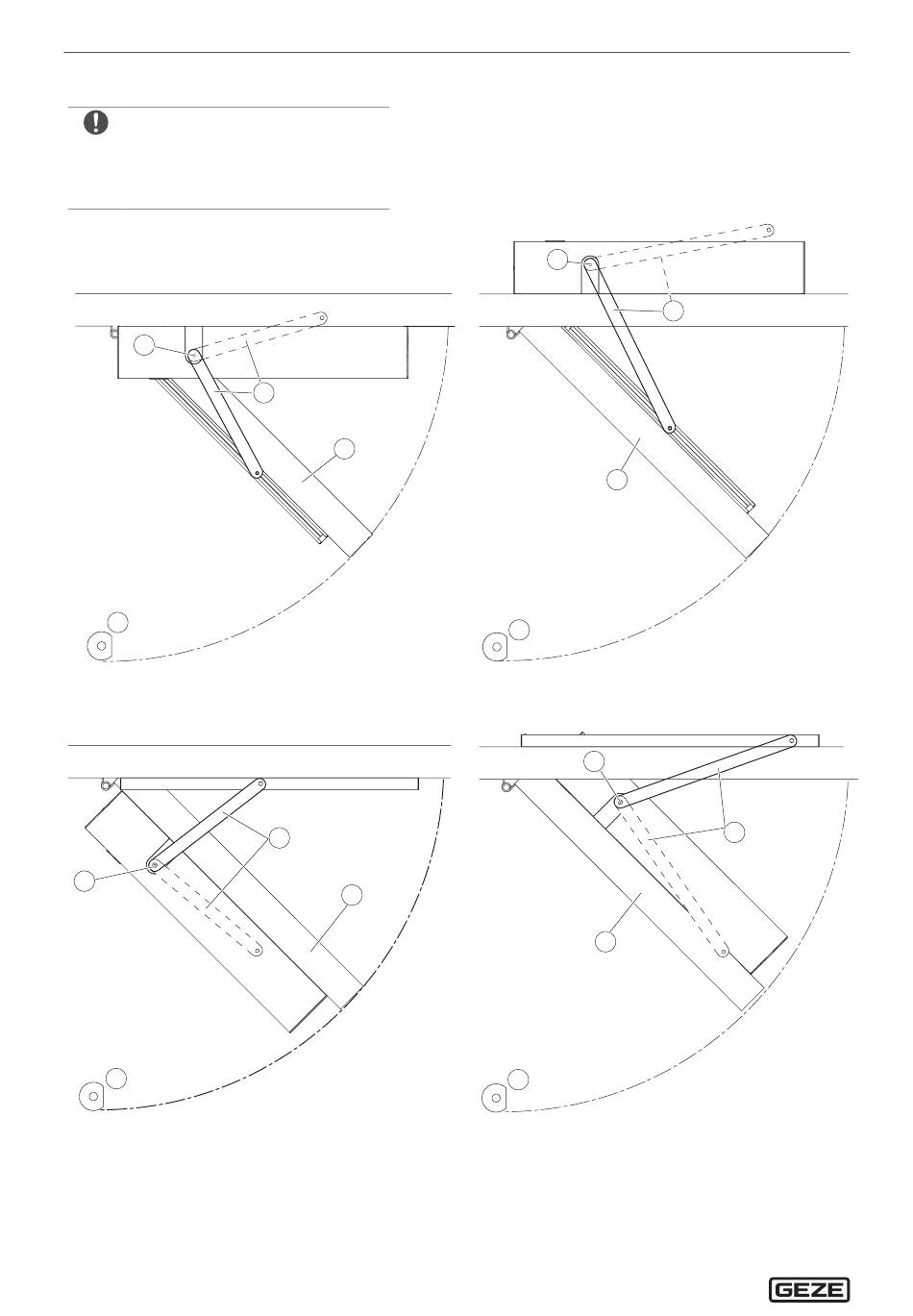

Montaje en marco lado bisagras con guía de tracción
Tener en cuenta el diagrama con des-
X
viación de los dientes, ver «Esquema
montaje en marco-lado bisagras-riel /
antepecho / ángulo máx. de apertura
de la puerta» en la página 12
3
4
Montaje en la hoja de la puerta lado bisagras con guía de tracción
3
4
Abrir la puerta (1).
X
Colocar la ayuda de montaje (ver el capítulo 7.15).
X
Colocar la palanca (2) como se muestra en la posición sombreada.
X
Consultar las instrucciones de inserción adicionales en la hoja de montaje adicional, capítulo 12
Apretar el tornillo (3) (par de apriete: aprox. 10 Nm).
X
Comprobar si la ayuda de montaje se ha colocado correctamente.
X
Pretensar la palanca (2) hasta que sea posible montar cómodamente el perno de rodillos.
X
34
2
1
2
1
Montaje en marco lado contrario bisagras con guía de tracción
3
1
4
Montaje en hoja lado contrario bisagras con guía de tracción
3
1
4
Powerturn
2
2
