9.3.1 - Montage der Einheit

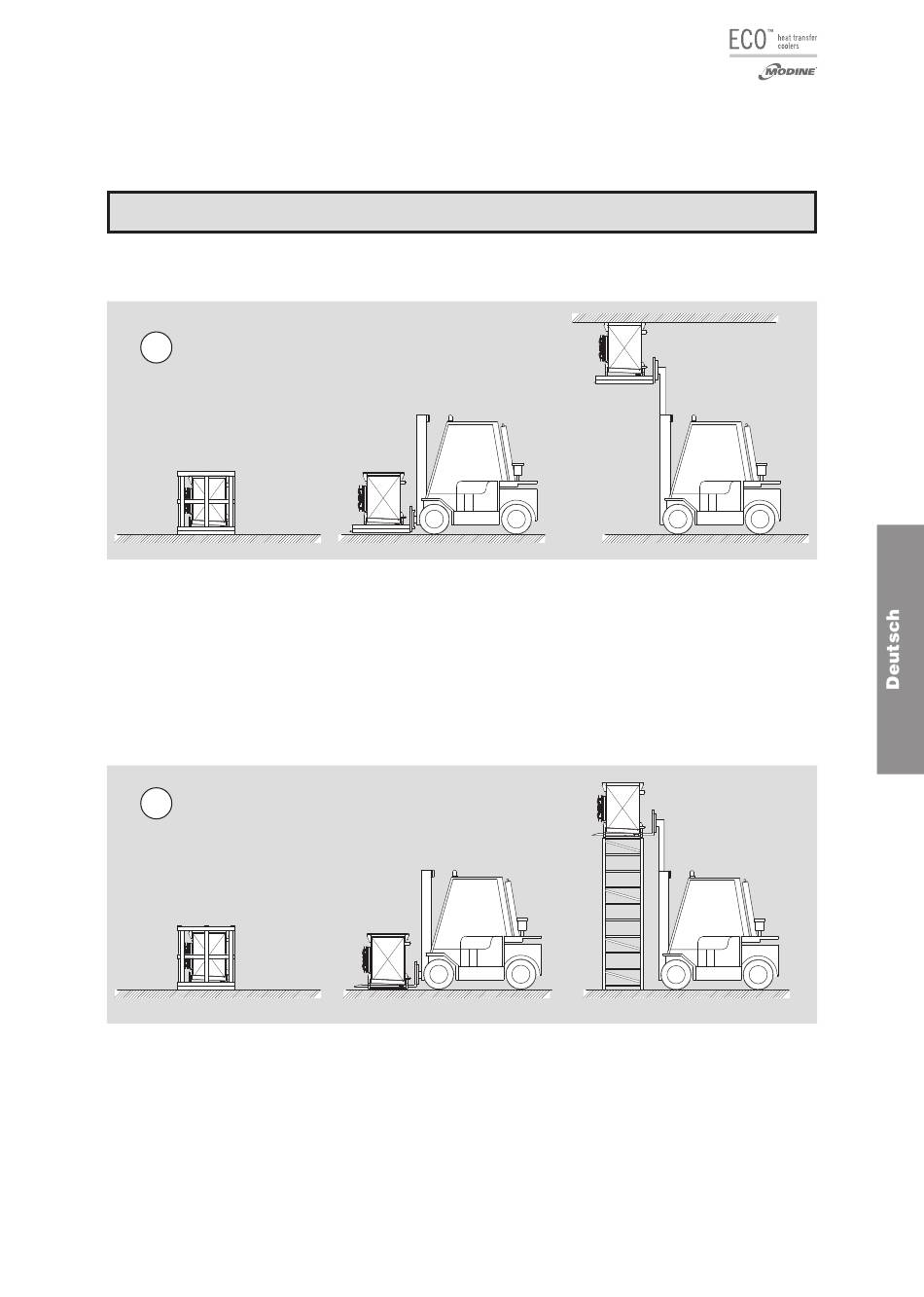

Die Einheit kann an der Decke (siehe Abbildung A) oder auf dem Fußboden montiert werden (siehe Abbildung B).
Sobald die Einheit aus der Verpackungskiste genommen wurde, wird diese mit einem Gabelstapler gehoben und zum
Aufstellungsort gebracht.
Es obliegt dem Installationsfachmann einen Gabelstapler mit der entsprechenden Nutzlast - und Hublast zu wählen.
Die Gabeln müssen unter der Einheit angesetzt und diese immer unter Berücksichtigung des Lastschwerpunkts gehoben
werden.
A
A
Abbildung A Deckenmontage
B
9.3.2 - Anweisungen für Deckenmontage
1 Vor dem Heben des Modells Verpackungsdeckel abnehmen.
2 Befestigungsschrauben an der Decke vorbereiten.
3 Gerät mit der Verpackung an die Decke heben.
4 Die Muttern an die Befestigungsschrauben fest anziehen.
5 Die Sicherheitsschrauben abnehmen und die leere Verpackung herunterziehen.
6 Die Befestigungsmuttern des Geräts an die Decke fest anziehen.
B
Abbildung B Montage auf Trägerstruktur
9.3.3 - Anweisungen zur Montage auf Trägerstruktur
1 Die Verpackung, wie angezeigt, vor dem Heben des Geräts abnehmen..
2 Die Trägerstruktur anordnen.
3 Das Modell heben und auf die Struktur legen.
4 Das Modell an die vorbereiteten Halterungen befestigen.
Achtung
