Descripción De La Unidad; Componentes Principales - Modine ECO ICN Serie Manual De Uso

4 - Descripción de la unidad
Las unidades ICN son máquinas evaporadoras, es decir, componentes de una instalación de refrigeración, tal y como los
define la norma EN 378-1.
La gama ICN ha sido proyectada específicamente para ser usada en grandes cámaras de refrigeración y almacenes
refrigerados, adecuados para la conservación de productos frescos y congelados.
Las unidades usan amoniaco (NH3) como refrigerante.
En función de las temperaturas de las cámaras, existen los siguientes modelos:
- ICN 4 para las altas temperaturas (≥ +2 °C) con paso aletas de 4,0 mm;
- ICN 7 para medias y bajas temperaturas (≥ –25 °C) con paso aletas de 7,0 mm
- ICN 10 para bajas temperaturas (≥ –35 °C) con paso aletas de 10,0 mm
- ICN 12 para bajas temperaturas (≥ –40 °C) con paso aletas de 12,0 mm
!
Las capacidades están calculadas según tres recirculaciones trabajando a bomba
desde la parte inferior.
Los motoventiladores estándar empleados presentan las siguientes características:
- diámetro 500, 560, 630, 710 y 910 mm, trifásico 400 V/3/50 Hz de doble velocidad, con rotor externo y rejilla de
protección de acero inoxidable tratado con esmalte epoxídico.
- grado de protección IP 54;
- nivel de aislamiento THCL155 (F);
- termo-contacto interno de protección;
- temperatura máxima de ejercicio: +40 °C.
Las unidades están preparadas para la conexión eléctrica a tierra (aparatos eléctricos de clase I).
!
El instalador y/o el usuario de la unidad tienen que garantizar la presencia de una conexión a
tierra eficiente y protegida contra los contactos eléctricos indirectos.
Las resistencias eventualmente empleadas para el desescarche se encuentran alojadas en una caja de derivación de material
termoplástico y presentan un grado de protección IP 54 (protección contra el contacto eléctrico directo de clase II).
A partir de la solicitud del cliente, pueden suministrarse con intercambiadores, dispositivos de desescarche y
motoventiladores diferentes de los estándares.

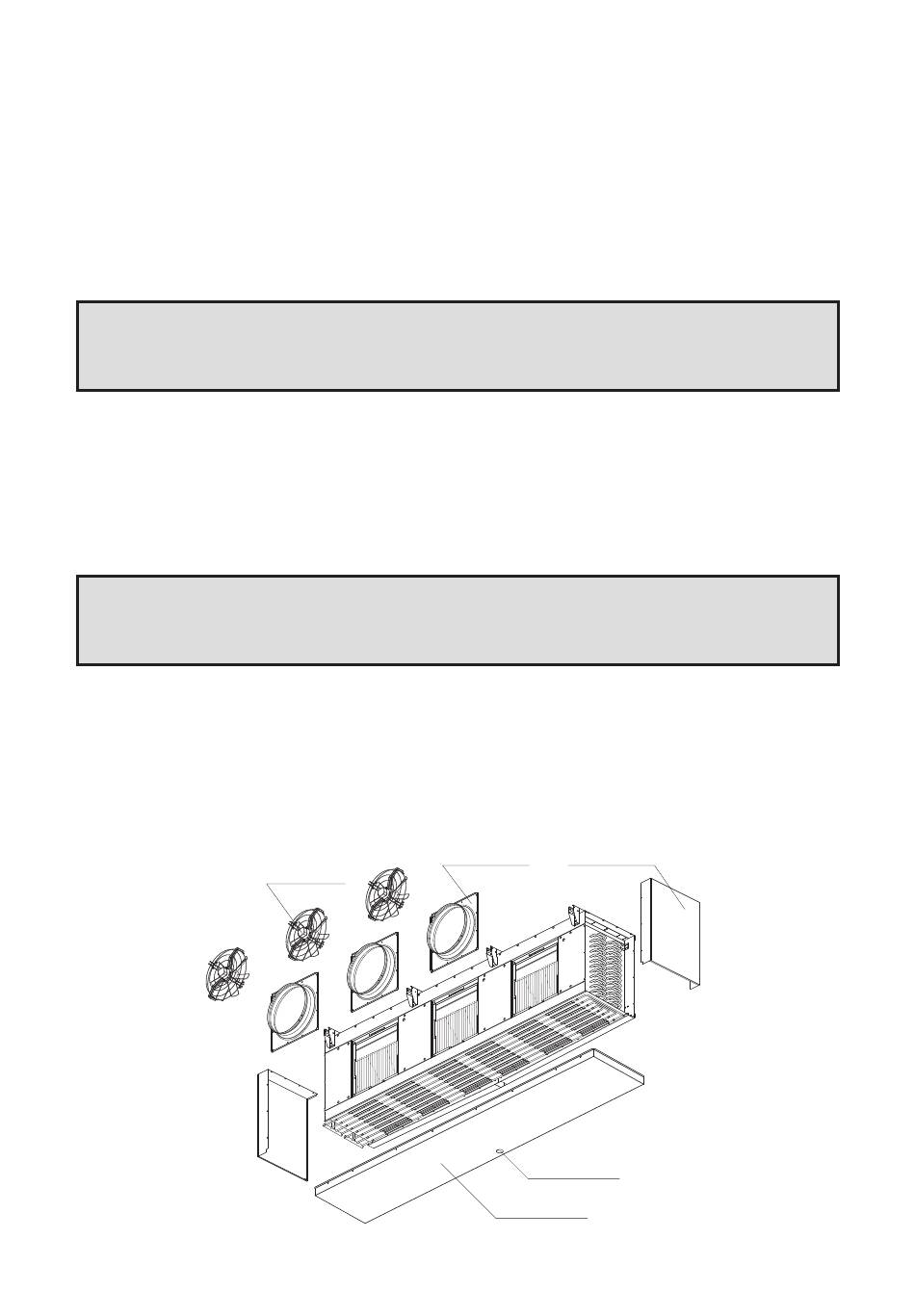

4.1 - Componentes principales

126
www.modine.com
Motoventilador
(se recomienda una versión con descongelación)
(se recomienda una versión con descongelación)
(se recomienda una versión con descongelación)
Tapa lateral
Envolvente
Conexión desagüe
Bandeja
;
;
.
