9.3.1 - Montaje de la unidad

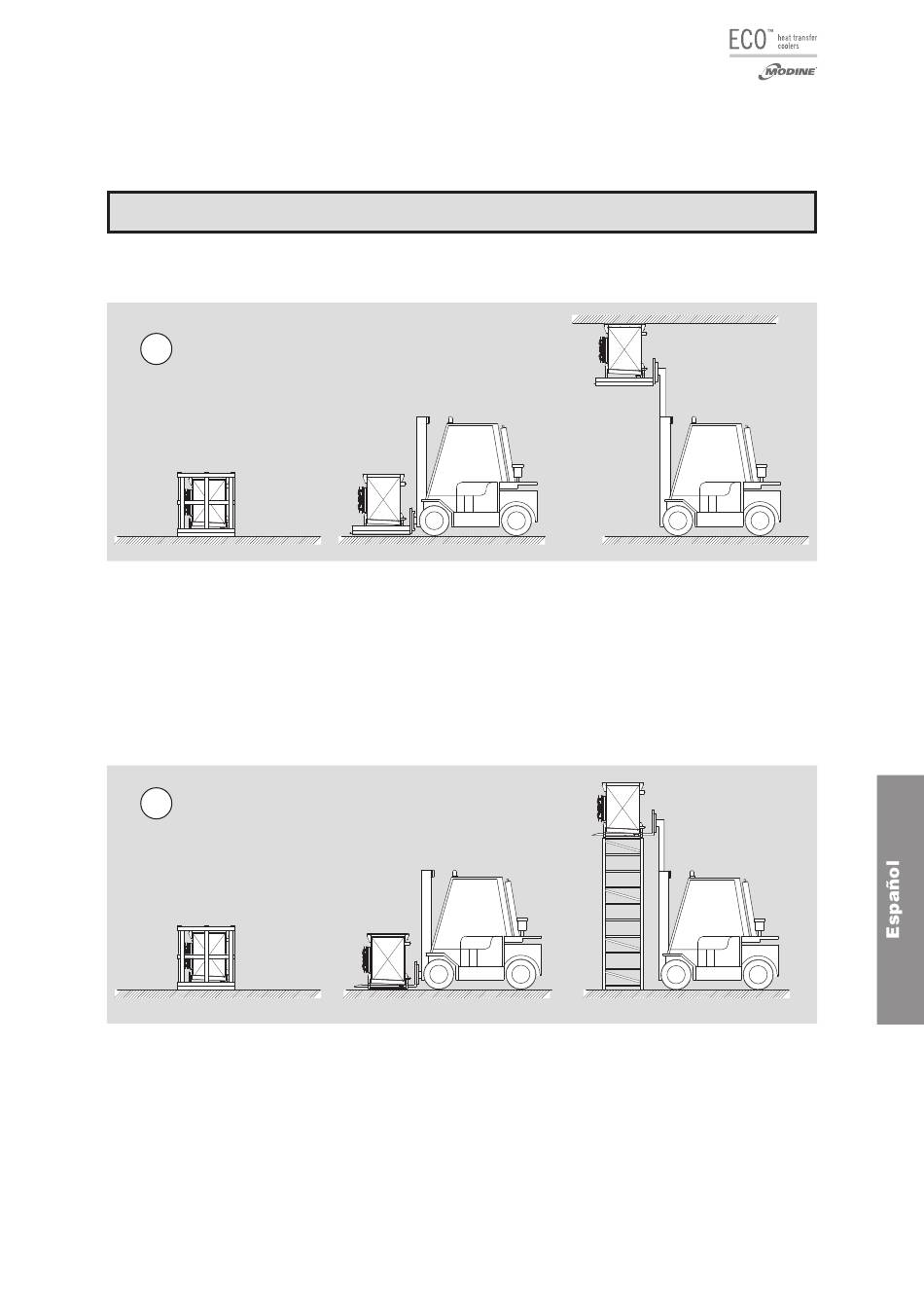

La unidad puede montarse en el techo (consulte Figura A) o en apojo (consulte Figura B).
Una vez que la unidad se extrae del embalaje, debe trasladarse al lugar de instalación y elevarse con la ayuda de
una carretilla elevadora con horquillas.
El instalador es el encargado de buscar una carretilla elevadora con capacidad de peso y elevación idóneas.
La unidad debe agarrarse con las horquillas para elevarla, operación que debe realizarse teniendo siempre en cuen-
ta el baricentro de la misma.
A
A
Figura A - Montaje en el techo
B
9.3.2 - Instrucciones para la instalación en el techo
1 Desmontar la tapa superior del embalaje antes de mover la unidad.
2 Preparar los tirantes de sujección en el techo.
3 Elevar la unidad embalada hasta apoyarla en el techo.
4 Arreglar el modelo en los tirantes.
5 Desenroscar los tornillos de seguridad y bajar el embalaje vacío.
6 Quitar los soportes.
B
Figura B - Montaje en apojo
Instrucciones para la instalación en apoyo
9.3.3 -
1 Desmontar la tapa superior del embalaje antes de mover la unidad.
2 Construir estrutura de apoyo.
3 Elevar la unidad hasta apoyarla en la estructura.
4 Arreglar el modelo en los tirantes.
Atención
