4 - Описание блока
Блоки ICN - это воздушные охладители (испарители), являющиеся компонентами холодильной установки,
согласно определения в европейском стандарте EN 378-1.
Серия ICN была специально разработана для применения в холодильных камерах большого размера и в
холодильных складах, предназначенных для хранения свежих и замороженных продуктов.
Блоки работают на аммиаке (NH3), в качестве хладагента.
В зависимости от температуры холодильной камеры, они подразделяются на следующие модели:
-
ICN 4 - для высоких температур (≥ +2 °C) с шагом между пластинами 4,0 мм;
-
ICN 7 - для средних и низких температур (≥ –25 °C) с шагом между пластинами 7,0 мм
(рекомендуется версия с размораживанием);
-
ICN 10 - для низких температур (≥ –35 °C) с шагом между пластинами 10,0 мм
(рекомендуется версия с размораживанием);
-
ICN 12 для низких температур (≥ –40 °C) с шагом между пластинами 12,0 мм
(рекомендуется версия с размораживанием).
!
Мощность рассчитывается на основании трех водооборотных баков с насосом,
качающим снизу вверх
Используемые в стандартном исполнении мотовентиляторы обладают следующими характеристиками:
-
диаметр 500, 560, 630, 710 и 910 мм, трёхфазный ток 400 В/3/50 Гц, двухскоростной, с внешним ротором и
защитной стальной решёткой, окрашенной эпоксидной краской.
-
степень защиты IP 54;
-
класс изоляции THCL155 (F);
-
термоконтакт внутренней защиты;
-
максимальная рабочая температура: +40 °C.
Блоки предназначены для электрического подключения с заземлением (электрооборудование класса I).
!
Установщик и/или управляющий блоком обязаны обеспечить наличие
эффективного заземления, предохраняющего от косвенного прикосновения, в
контакте с проводником.
По заявке, модели могут поставляться с нестандартными теплообменниками, размораживанием и
мотовентиляторами. Электрические нагревательные элементы, используемые для размораживания, находятся
в распределительной коробке из термопластичного материала (защита от прямого прикосновения с контактом
класса II) и имеют степень защиты IP 54.

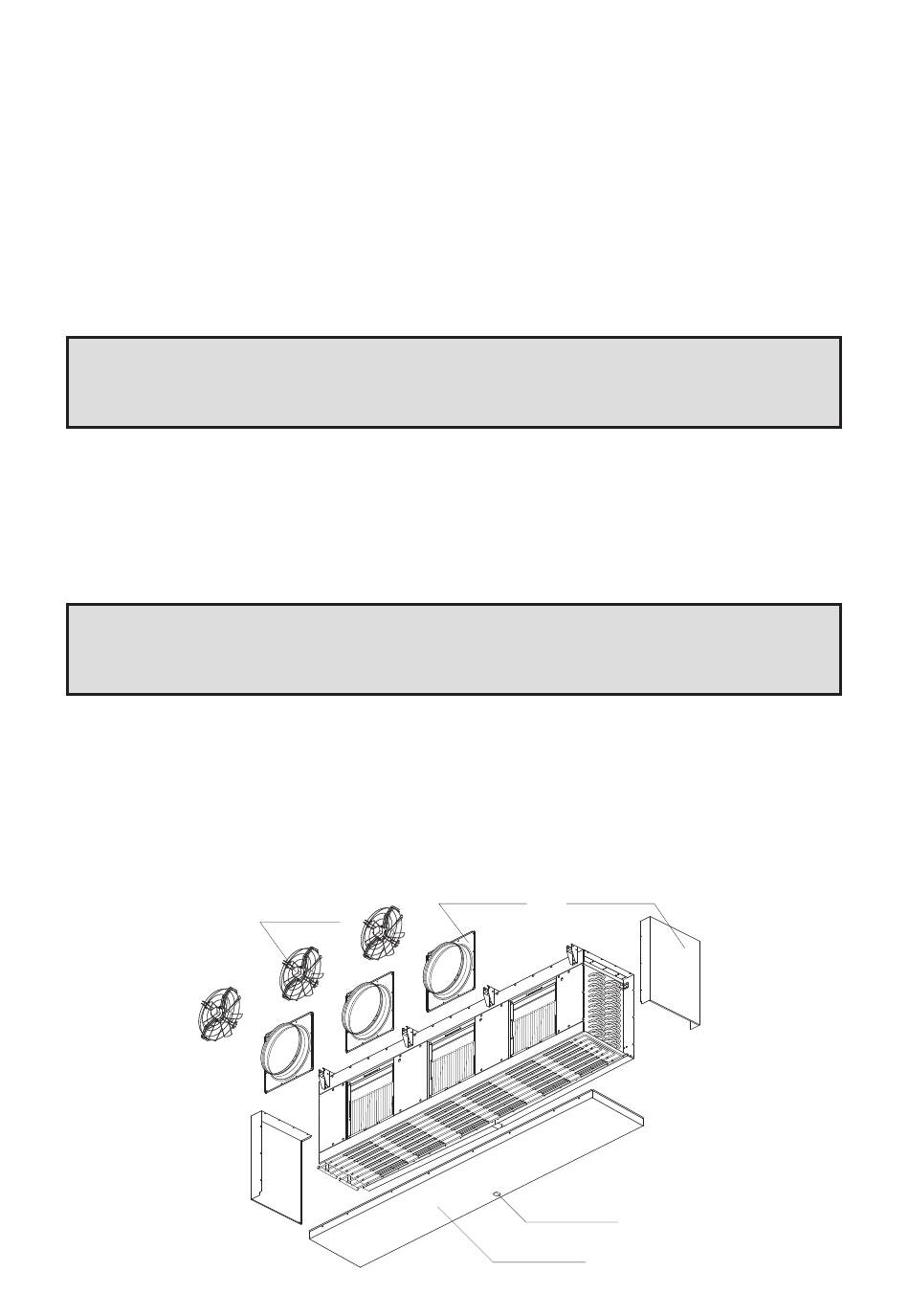

4.1 - Основные компоненты
164
www.modine.com
Мотовентилятор
Боковая крышка
Конвейер
Напорный патрубок конденсат
Бак
