9.3.1 - Монтаж блока
Монтаж блока может быть потолочным (Рисунок A) или напольным (Рисунок B).
Блок, после его распаковки, должен перемещаться к месту установки и подниматься вилочным
автопогрузчиком.
в обязанности установщика входит правильный выбор вилочного погрузчика, который должен быть необхо-
димой грузоподъёмности и соответствующей подъёмной способности.
Блок должен захватываться вилами и подниматься с учётом его центра тяжести.
A
A

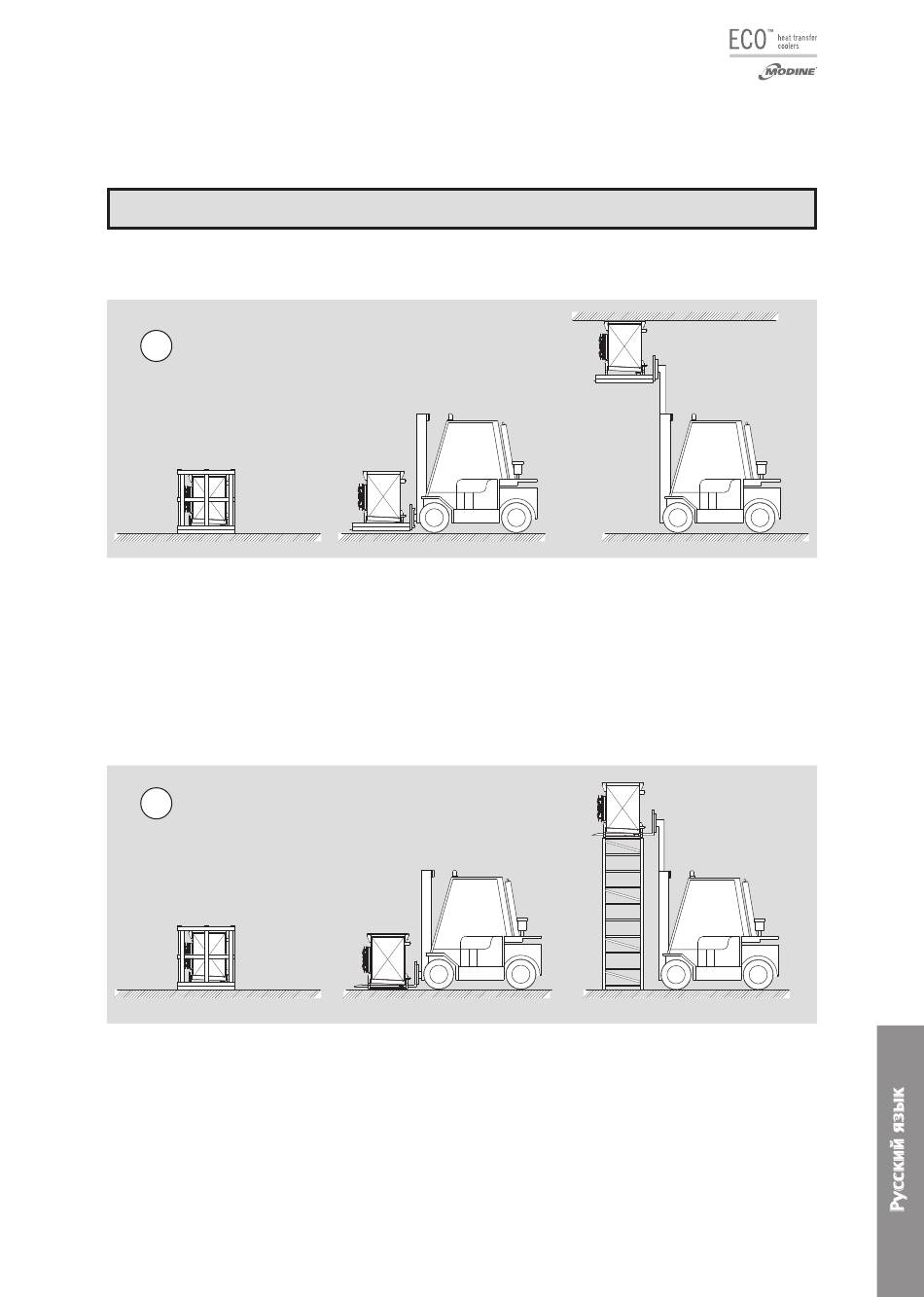

Рисунок A - Потолочная установка
9.3.2 - Инструкция для монтажа на потолок
B
1 Перед подъемом модели удалите упаковку, как показано.
2 Установите на потолок оттяжки.
3 Поднимите модель вместе с поддоном до упора в потолок.
4 Прикрепите модель к анкерным креплениям.
5 Удалите крепежные винты поддона, опустите поддон.
6 Снимите опорные кронштейны.
B
Рисунок B - Монтаж на опорную структуру
9.3.3 - Инструкция для монтажа на опорную структуру
1 Перед подъемом модели удалите упаковку согласно инструкции.
2 Подготовьте опорную структуру.
3 Поднимите модель и поместить ее на структуру.
4 Прикрепите модель к анкерным креплениям.
