10 CALIBRAGE DE LA JAUGE

Les jauges sont des instruments de mesure très précis calibrées à l'usine pour le type de réservoir
spécifique auquel elles sont destinées.
Passer les jauges d'un réservoir à l'autre provoquera un dosage imprécis si elles ne sont
recalibrées.
NE PAS ENLEVER LES JAUGES DE LEUR RESERVOIR D'ORIGINE.
Pour installer de NOUVELLES jauges pour la première fois, suivre scrupuleusement ces
instructions.
Outils nécessaires :
•
Tournevis cruciforme et plat
•
Jauge d'épaisseur (voir le tableau ci-dessous pour la dimension spécifique à l'installation de la
jauge de précision)
1) Abaisser le robinet supérieur de la tige du piston.
2) S'assurer que la jauge de précision soit sur '0'.
3) Retirer la vis de calibrage de la jauge. Utiliser le tournevis cruciforme (Réf. # 12).
Ne pas jeter la vis de calibrage, elle resservira plus tard.
4) Après quoi, retirer le goujon de calibrage de la poignée du piston (Réf. # 13).
5) Appuyer sur la barre de verrouillage du bouton et laisser glisser doucement la jauge à travers
la poignée du piston jusqu'à ce qu'elle repose entièrement.
Ne jamais laisser la jauge descendre librement, cela l'endommagerait et
remettrait en cause la précision de dosage.
6) Libérer la barre de verrouillage du bouton et tirer la jauge vers le haut jusqu'à ce que les
goupilles (derrière la jauge) glissent dans le premier jeu d'orifices de la jauge.
7) Introduire le tournevis plat dans l'ouverture en haut de la poignée de la tige du piston et
tourner la tige jusqu'à ce que l'encoche '0' du marquage soit en face de la fenêtre en haut de
la poignée du piston.
8) Serrer le goujon de calibrage dans la poignée du piston.

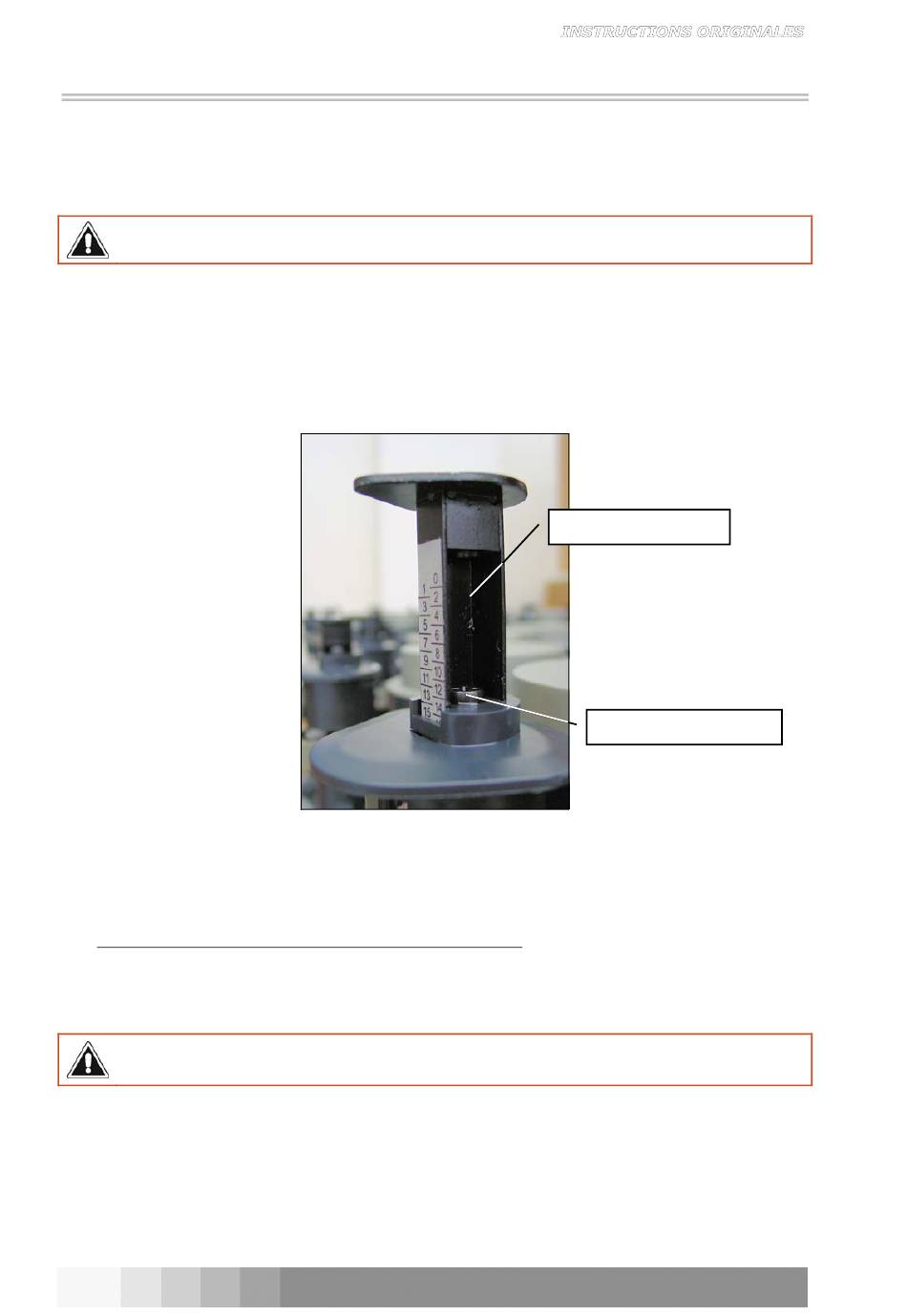

Figure 10-1
Vis de calibrage #12
Goujon de calibrage #13
