13 REMPLACEMENT DU GROUPE POMPE

1) Positionner le réservoir qui doit être remplacé devant la machine et bloquer le levier du
carrousel.
2) Pousser la pompe à fond pour s'assurer que tout le colorant ait bien été éliminé et tourner la
poignée du robinet en position de distribution pour fermer le réservoir.
3) Extraire délicatement le groupe pompe et cylindre, d'abord en enlevant les écrous et boulons
Sems M4 derrière le logement de la capsule inférieure. Puis enlever l'écrou de la pompe qui
fixe celle-ci au corps du robinet avec une clé de 32mm.
Il peut rester du colorant, attention donc de ne pas éclabousser partout en
retirant les pièces.
4) Déposer le groupe pompe démonté de manière responsable.
5) Monter le nouveau groupe pompe en positionnant en haut du logement du robinet, en serrant
l'écrou de la pompe et en s'assurant qu'il n'y ait pas de débris ni de poussière sur le nouveau
groupe pompe et les pièces internes.
6) Introduire ensuite la vis Sems M4 avec l'écrou Nylock M4 derrière le logement du bouchon
inférieur.
7) Tester le piston de la pompe et la poignée du réservoir pour s'assurer de leur bon
fonctionnement.
8) Amorcer le groupe en suivant les instructions du chapitre 4.

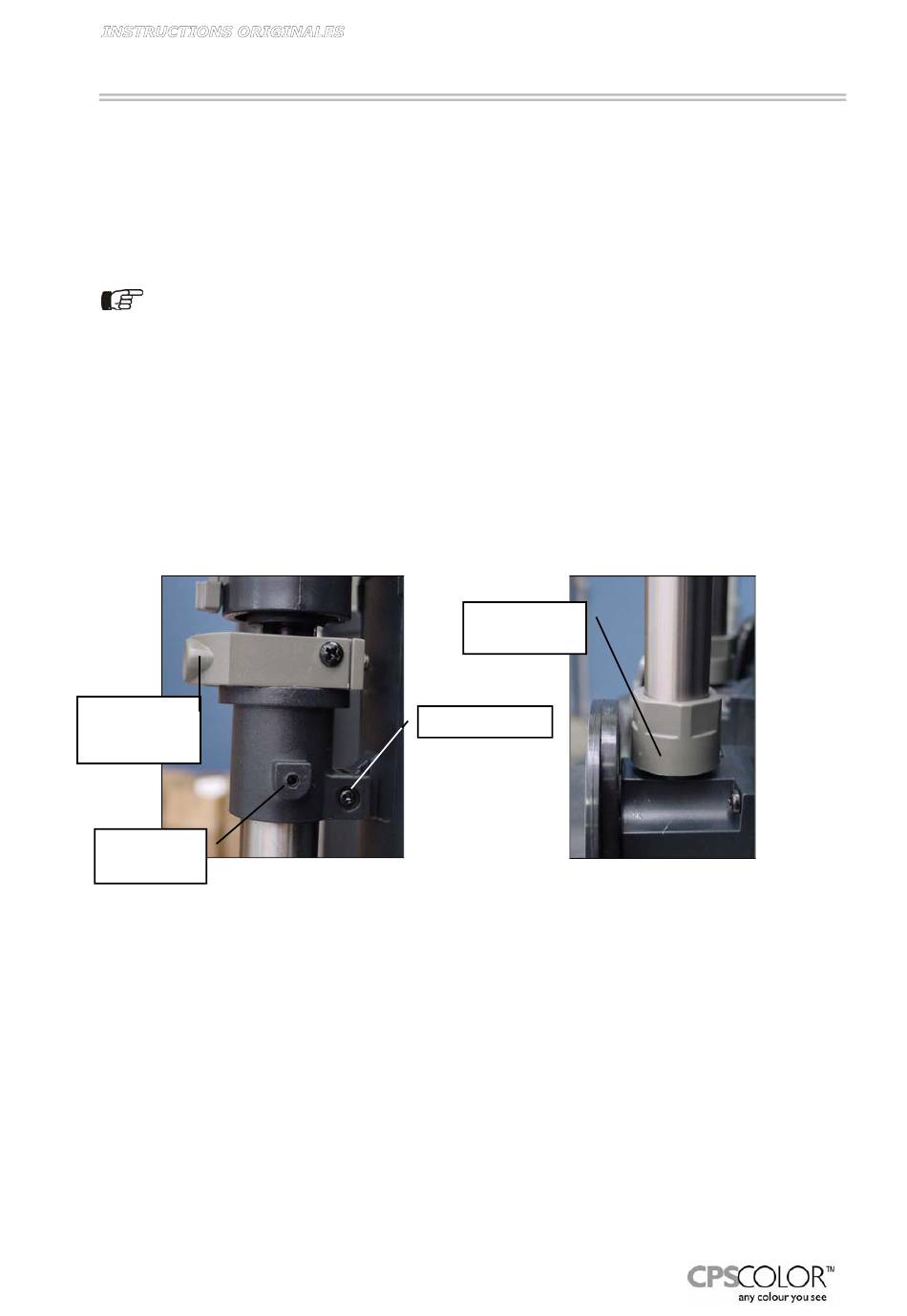

Bouton de
blocage jauge
# 3
Vis sans tête
x 2 # 11
Figure 13-1
Écrou de
pompe # 10
Vis Sems M4
Figure 13-2
