4

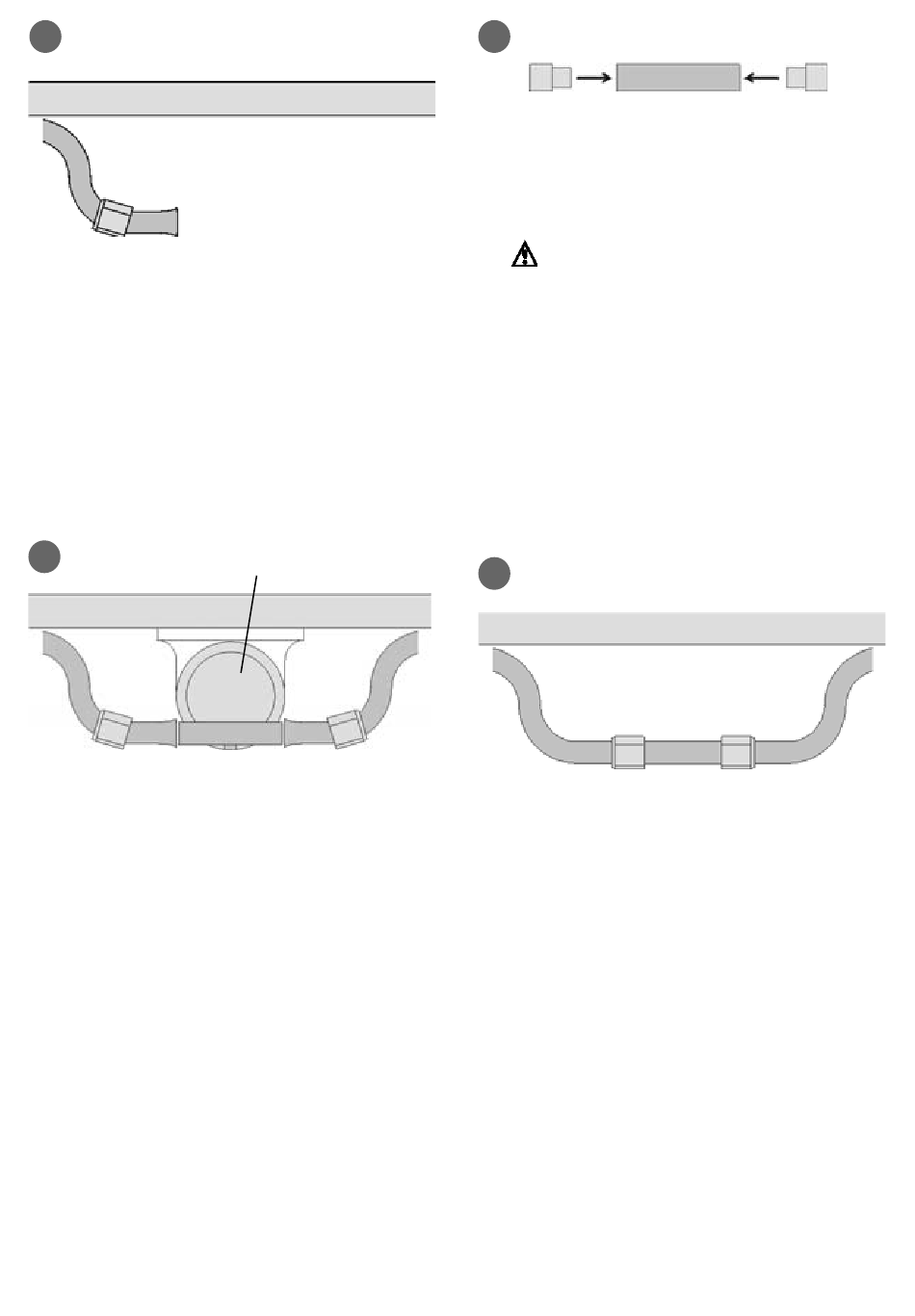

Coloque primero la tuerca de
mariposa
Abocine el extremo del tubo
Coloque primero la tuerca mariposa en el tubo.
A continuación, abocine el extremo del tubo
utilizando el abocardador. Inspeccione la parte
interior del tubo abocinado: debe ser suave y
no tener arañazos. De lo contrario, corte el
extremo del tubo y vuelva a intentarlo.
Fije el sensor en su lugar
5
Para acoplar una conexión abocinada en el
otro extremo del sensor, repita los pasos 3 y 4
anteriores para doblar y cortar el tubo, añadir
una tuerca mariposa y abocinar el extremo del
tubo. Corte el tubo por una longitud suficiente
como para que el extremo abocinado llegue
exactamente a los empalmes del puerto
del sensor. La cantidad exacta que corte
dependerá de la cantidad de tubo utilizada en
las dobleces.
De lo contrario, acople un tipo diferente
de empalme según las indicaciones del
fabricante.
Fije el sensor en su lugar y apriete a mano los
empalmes para comprobar que el tubo queda
alineado con el puerto del sensor y que no se
aplica mucha presión a las conexiones. Ajuste
las dobleces de los tubos para que el sensor
quede bien ajustado en la superficie de montaje
seleccionada.
Kit del sensor consumo de carburante diesel Manual de instalación y funcionamiento
6
Instale los accesorios necesarios en el tubo
de empalme (para las conexiones abocinadas,
utilice una tuerca de unión):
1
Aplique el obturador a las roscas NPT de
¼ del empalme.
Advertencia: tenga cuidado de
que no se desprendan trozos de
cinta o silicona y entren en el tubo de
carburante (ver la sección 7-2-5).
2
Atornille todos los accesorios al tubo
de empalme. Utilice una llave inglesa o
una llave de tuercas para el accesorio
y otra para las abrazaderas del tubo de
empalme.
No importa la colocación del tubo de empalme
en la tubería de alimentación de carburante.
7
Incorpore el tubo de empalme. Apriete cada
empalme con las herramientas correctas (para
una conexión abocinada, utilice una llave
inglesa o una llave de tuercas en la tuerca de
mariposa y en la tuerca de unión). Debe apretar
bien el empalme para evitar las fugas. Vuelva a
colocar las abrazaderas de los tubos que retiró
anteriormente.
Nota: por ahora, deje la tuerca mariposa, sin
apretar, en la de salida del tubo de instalación
(ver la sección 7-4, paso 5).
NAVMAN
65
