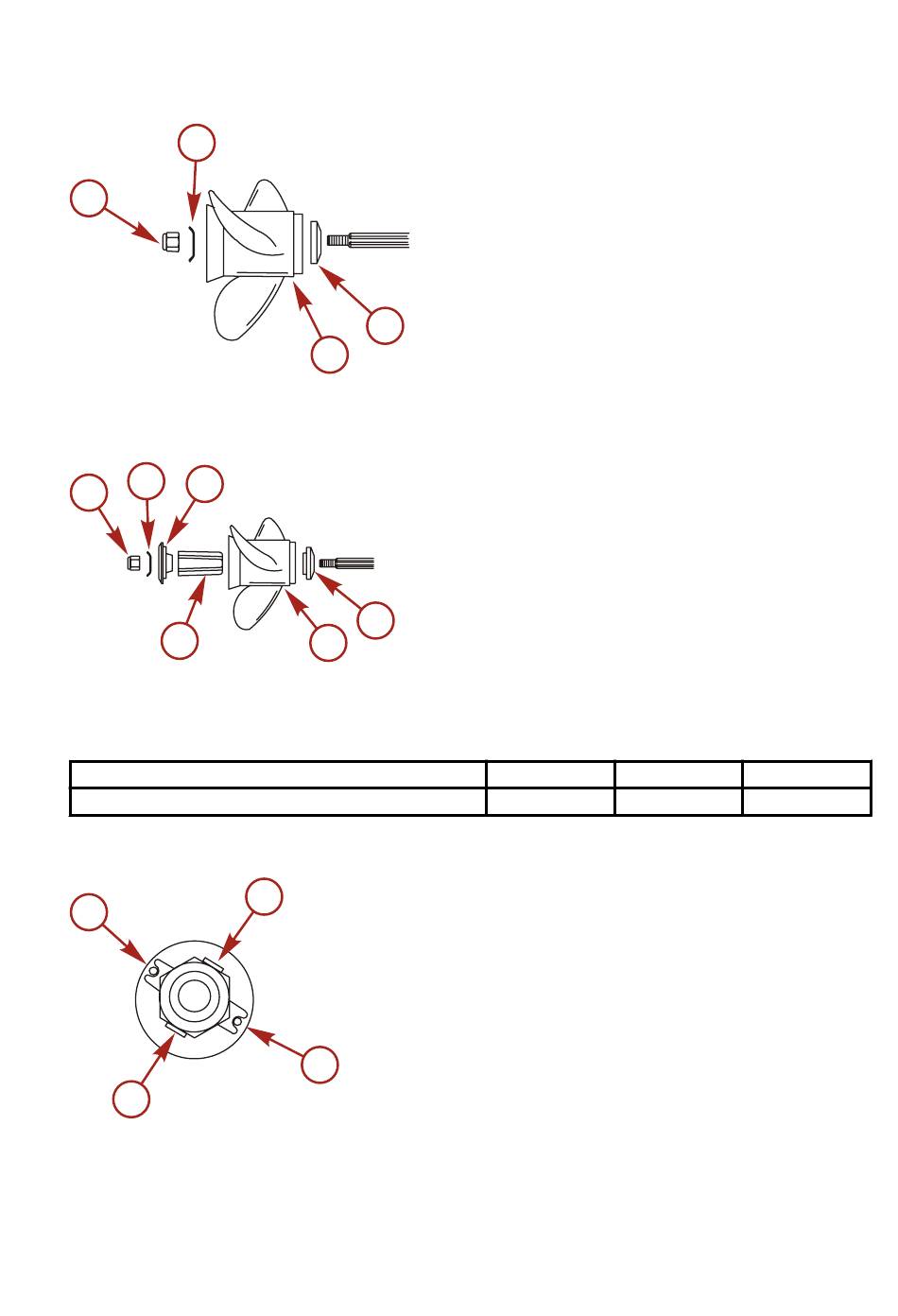

7. Hélices con cubo de transmisión Flo-Torq I: instale en el eje el núcleo delantero, la hélice, el retén de
la tuerca de la hélice y la tuerca misma.
b
a
8. Hélices con núcleo de transmisión Flo-Torq II: instale en el eje el cubo de empuje delantero, la hélice,
el manguito de transmisión reemplazable, el cubo de empuje trasero, el retén de la tuerca de la hélice
y la tuerca misma.
b c
a
d
9. Colocar el retén de la tuerca de la hélice sobre los pasadores. Colocar un bloque de madera entre la
caja de engranajes y la hélice y aplicar a la tuerca de la hélice al apriete especificado. Los lados
planos de la tuerca de la hélice deben alinearse con las lengüetas de su retenedor.
Descripción
Tuerca de la hélice
10. Afiance la tuerca de la hélice doblando las lengüetas hacia arriba, contra las partes planas de la
tuerca.
a
b
11. Instalar los cables de las bujías.
spa
MANTENIMIENTO
d
c
26903
f
e
26904
b
a - Pasadores
b - Lengüetas
a
26906
a - Tuerca de la hélice
b - Retén de la tuerca de la hélice
c - Hélice
d - Cubo de empuje delantero
a - Tuerca de la hélice
b - Retén de la tuerca de la hélice
c - Cubo de empuje trasero
d - Manguito de transmisión reemplazable
e - Hélice
f - Cubo de empuje delantero
Nm
75
51
lb-pulg. lb-pie
– 55
