Topología
El esquema siguiente muestra una posible topología para dispositivos de un anillo con MRP. Los
dispositivos que están dentro del óvalo ensombrecido están en el dominio de redundancia.

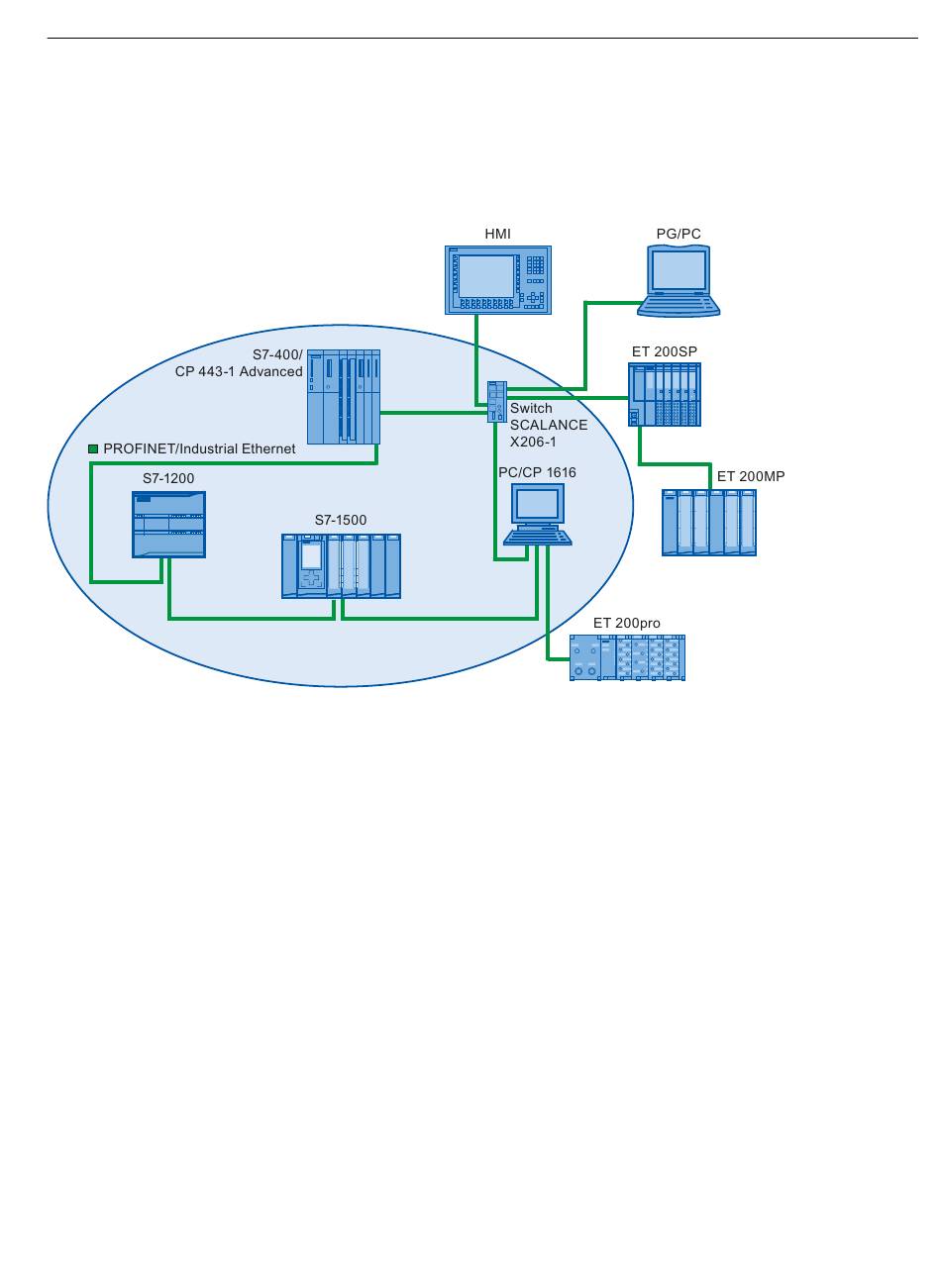

Este es un ejemplo de una topología en anillo con MRP:
Las reglas siguientes rigen para una topología en anillo con redundancia de medios que utiliza
MRP:
• Todos los dispositivos del anillo forman parte del mismo dominio de redundancia.
• Un dispositivo del anillo tiene la función de administrador MRP.
• Todos los demás dispositivos del anillo son clientes MRP.
Es posible conectar a la red dispositivos no aptos para MRP a través de puertos que no estén
configurados como puertos en anillo. Solo puede hacerse con dispositivos que tienen más de
dos puertos (p. ej. un switch SCALANCE X o un PC con un CP1616).
