Siemens SIMATIC S7-1200 Manual De Sistema página 713

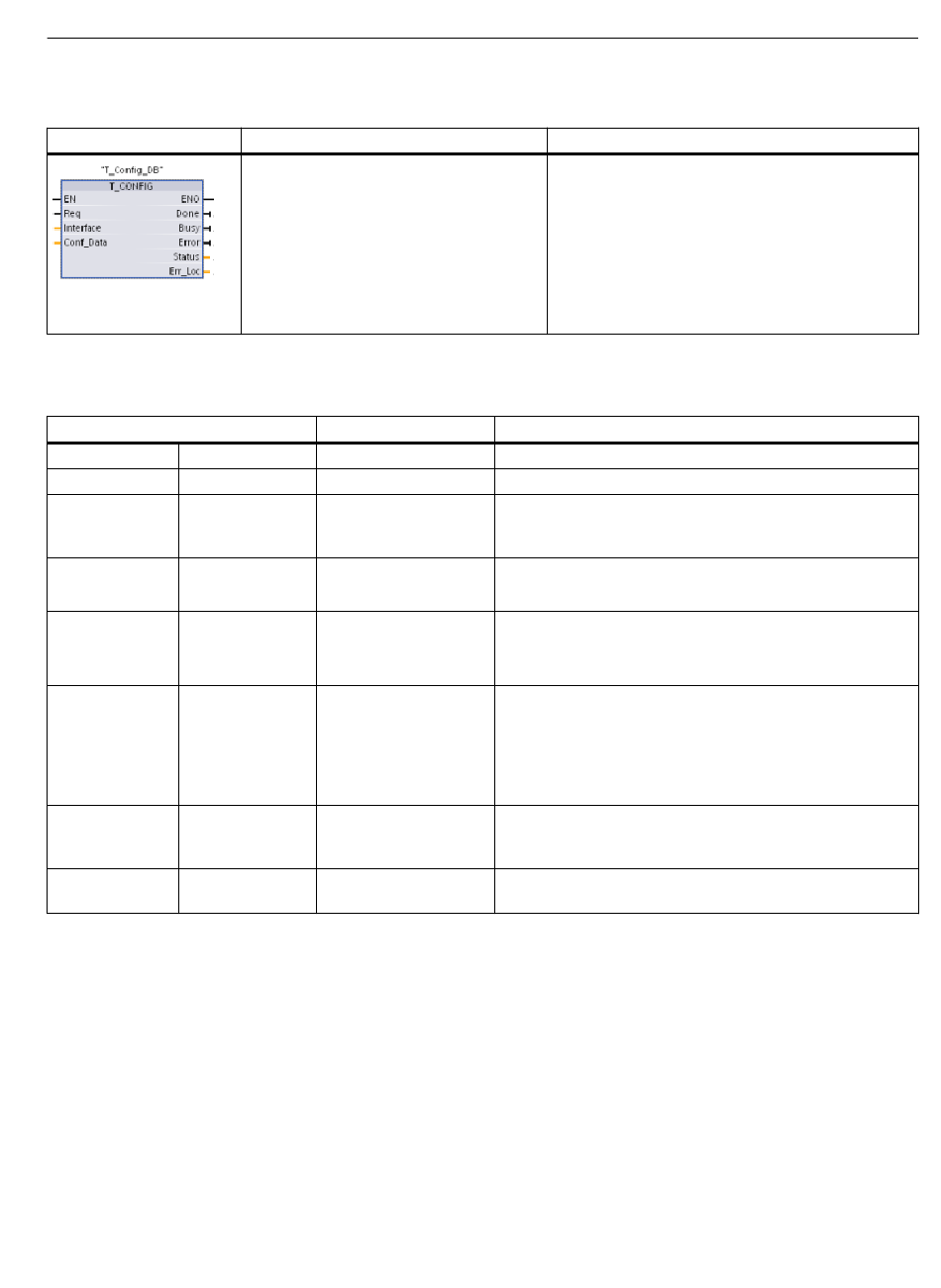

Tabla 11-51 Instrucción T_CONFIG
KOP / FUP
Tabla 11-52 Tipos de datos T_CONFIG para los parámetros
Parámetro y tipo
REQ Input
INTERFACE Input
CONF_DATA Input
DONE Output
BUSY Output
ERROR Output
STATUS Output
ERR_LOC Output
La información de la configuración de IP se deposita en el bloque de datos CONF_DATA, junto con
un puntero de Variant en el parámetro CONF_DATA, del que se hace referencia más arriba. La
ejecución correcta de la instrucción T_CONFIG finaliza con la entrega de los datos de
configuración IP a la interfaz de red.
Controlador programable S7-1200
Manual de sistema, V4.5 05/2021, A5E02486683-AO
SCL
"T_CONFIG_DB"(
Req:=_bool_in_,
Interface:=_uint_in_,
Conf_Data:=_variant_in_,
Done=>_bool_out_,
Busy=>_bool_out_,
Error=>_bool_out_,
Status=>_dword_out_,
Err_Loc=>_dword_out_);
Tipo de datos
Bool
HW_Interface
Variant
Bool
Bool
Bool
DWord
DWord
Descripción
La instrucción T_CONFIG se puede usar para modifi‐
car los parámetros de configuración de IP desde el
programa de usuario.
T_CONFIG funciona de forma asíncrona. La ejecu‐
ción abarca varias llamadas.
Descripción
Inicia la instrucción con un flanco ascendente.
ID de la interfaz de red
Referencia a la estructura de los datos de configuración;
CONF_DATA se define mediante una estructura que contiene
un máximo de cuatro tipos de datos de sistema (SDT).
• 0: Tarea no iniciada aún o en proceso.
• 1: Tarea finalizada sin errores.
• 0: Tarea finalizada.
• 1: La tarea no ha finalizado aún. No se puede iniciar una
tarea nueva.
Parámetros de estado con los valores siguientes:
• 0: No hay error
• 1: Ha ocurrido un error durante el procesamiento. STA‐
TUS proporciona información detallada sobre el tipo de
error.
Información de estado, incluida la información de error.
(Consulte los códigos de condición de error y estado en la
tabla siguiente.)
Ubicación del fallo (ubicación del campo ID y los subcampos
dentro de la estructura CONF_DATA)
Comunicación
11.5 PROFINET
713
