• Al reemplazar las baterías, use una unidad
de repuesto exactamente igual de Niquel-
Cadmio. Si no se cumple con esto, se
pueden causar daños al simulador.
El simulador WE-6 y la microcomputadora
WE-6 pueden almacenar y efectuar hasta 39
ciclos, cada uno de ellos limitado a 51 pasos.
• La computadora no acepta números de
ciclo mayores al 39.
• Si se intenta agregar un paso a un ciclo que
ya contiene 51 pasos, en la pantalla
aparece "CYFULL" (ciclo lleno) y no
acepta pasos adicionales.
El panel del extremo delantero del simulador
tiene puertos de RECEIVE (recepción) y de
TRANSMIT (transmisión) para los cables de
las fibras ópticas usadas al transferir
programas.
• Al transferir ciclos del simulador a la
computadora o de la computadora al
simulador los conectores de colores en los
extremos de los cables ópticos deben ser
iguales a los colores de los puertos en el
simulador y en el módulo de control de la
lavadora extractora (gris con gris, azul con
azul).
• Si se hace un error al conectar los cables,
en la pantalla aparecen alternativamente
los mensajes "CONN" (conexión) y
"ERROR" (error) cuando se oprime la
tecla ENTER (ingresar) durante el último
paso del proceso de transferencia de
ciclos.

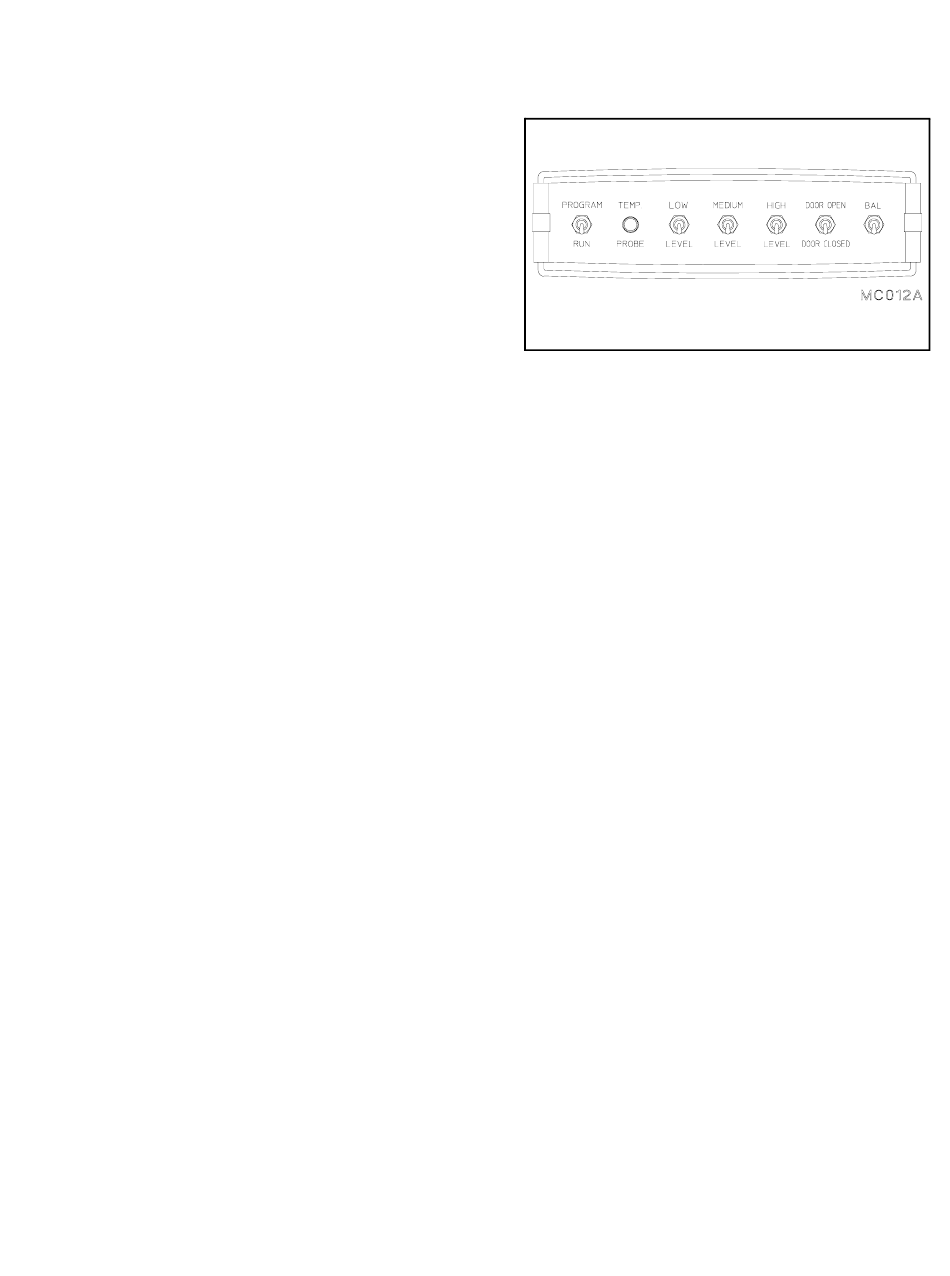

En el panel del extremo posterior del simulador
hay 6 interruptores de palanca que se usan para
simular distintas funciones normales de la
lavadora extractora. Estos 6 interruptores
simulan o controlan las modalidades de
PROGRAM/RUN (programación y marcha),
de LOW LEVEL (nivel bajo), de MEDIUM
LEVEL (nivel medio), de HIGH LEVEL (nivel
alto), de DOOR OPEN/DOOR CLOSED
(puerta abierta y cerrada) y de BALANCE
(balance).
F232090SP
Programación
Figura 16
Todos los interruptores deben estar en la
posición hacia abajo para simular una
máquina en reposo.
• Si el interruptor de PROGRAM/RUN
(programación y marcha) está en la
posición hacia arriba, el simulador queda
en la modalidad de PROGRAM
(programación).
• Si el interruptor LOW LEVEL (nivel bajo)
está en la posición hacia arriba, se simula
un nivel bajo de agua y se ilumina el diodo
apropiado de la pantalla indicadora. Los
MEDIUM LEVEL (nivel medio) y HIGH
LEVEL (nivel alto) funcionan de manera
similar.
• Cuando se está efectuando un ciclo
programado en el simulador, los
interruptores de nivel (LEVEL) deben
estar activados en los momentos
adecuados del ciclo para indicarle a la
computadora que se han alcanzado los
niveles y que la máquina está vacía.
• Si el interruptor de puerta abierta y cerrada
(DOOR OPEN/DOOR CLOSED) está en
la posición hacia arriba (de puerta abierta)
mientras se efectúa un ciclo, aparece la
alarma de puerta abierta (DOOR).
• Si el interruptor de balance (BALANCE)
está en la posición hacia arriba durante el
paso de centrifugado o de desagüe de un
ciclo, se indica una situación de fuera de
balance a la computadora. (Vea Detección
de balance en la sección de Funcionamiento
de este manual con respecto al paso de
desagüe.)
123
