Teoría De Funcionamiento; Teoría De Operación - Alliance Laundry Systems UW35P2 Manual De Operación

Operación
Módulo de control
Tubo de enjuague por rocío
Bisagra de la puerta
Frente de la coraza
Riel de protección
Teoría de funcionamiento
El diseño de estas lavadoras extractoras
destaca la confianza en el rendimiento y una
larga vida de servicio. El cilindro (tambor), la
coraza y los paneles del cuerpo principal están
fabricados de acero inoxidable.
Los controles eléctricos para la lavadora
extractora están dentro de un gabinete
independiente en la parte superior de la
86
Botón de paro de emergencia
Caja de la válvula de suministro

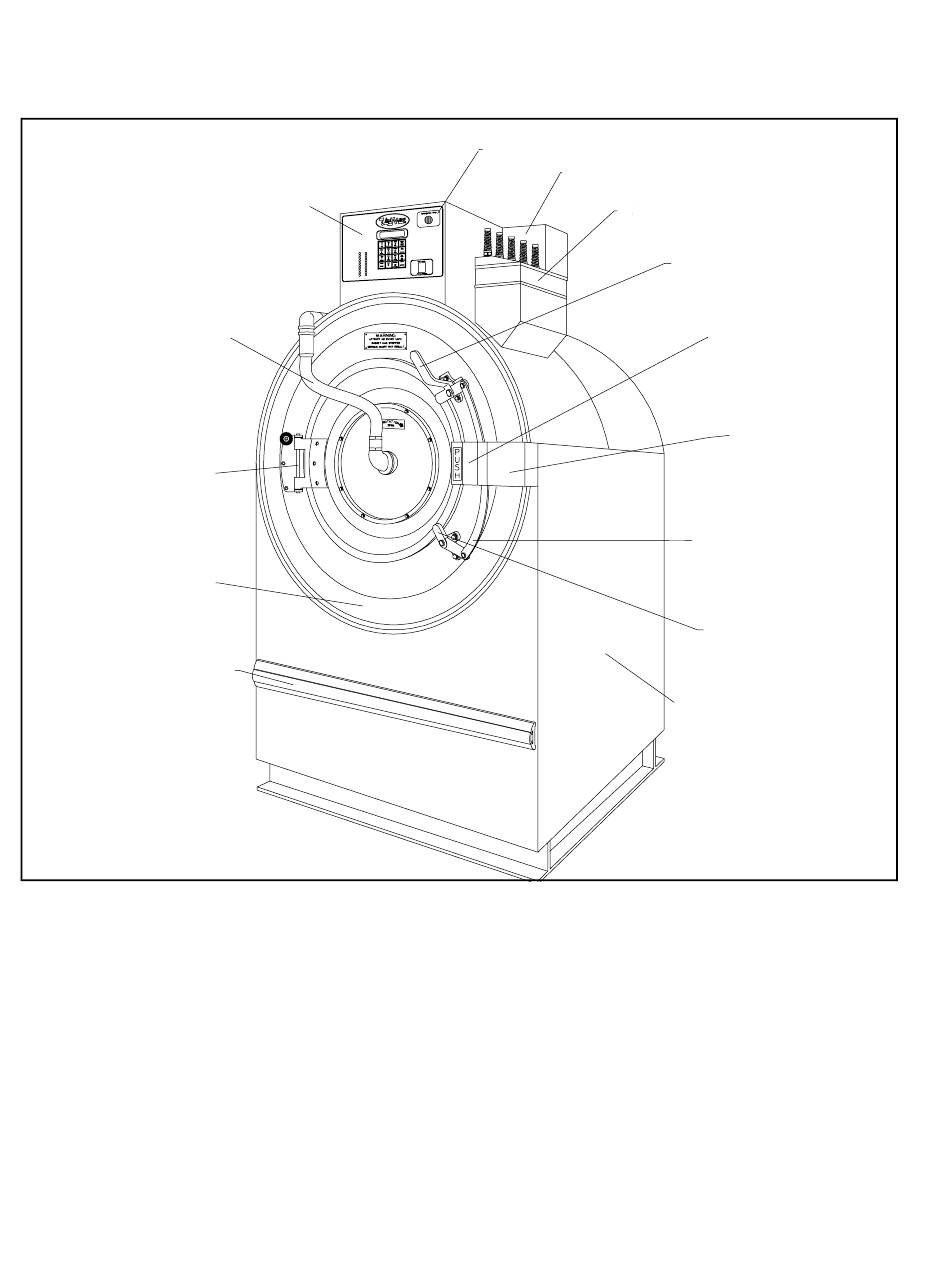

Figura 10
máquina. Al sacar los tornillos de la cubierta
del módulo, levantar la cubierta y tirar de ella
hacia atrás se obtiene acceso al módulo de
control. Este módulo contiene la
microcomputadora WE-6, los contactores, el
interruptor de nivel de agua y otros
componentes de control.
En el modelo de 2 velocidades un motor de dos
velocidades mueve el cilindro (tambor) por
medio de una correa de transmisión en V en
ambas velocidades. Los modelos de 3
Surtidor de suministros
Seguro de cierre de la puerta
Manija de cierre de la puerta
Caja de la puerta
Brazo de extensión
del seguro de cierre
de la puerta
Seguro de cierre
de la puerta
Panel lateral
FA001G
F232090SP
