Hrvatski (HR) Montažne i pogonske upute

Montažne i pogonske upute.

SADRŽAJ
1. Simboli korišteni u ovom dokumentu
2. Uvod
3. Isporuka i skladištenje
3.1 Isporuka
3.2 Skladištenje
4. Primjena
4.1 Dizane tekućine
4.2 Razina zvučnog tlaka
5. Pripreme za montažu
5.1 Provjera tekućine motora
5.2 Zahtjevi pozicioniranja
5.3 Promjer crpke/motora
5.4 Temperatura tekućine/hlađenje
5.5 Cijevni priključak
6. Električni priključak
6.1 Rad s frekvencijskim pretvaračem
6.2 Zaštita motora
6.3 Gromobranska zaštita
6.4 Dimenzioniranje kabela
6.5 Regulacija jednofaznih MS 402 motora
6.6 Spajanje jednofaznih motora
6.7 Spajanje trofaznih motora
7. Montaža
7.1 Montaža motora na crpku
7.2 Uklanjanje i ugradnja zaštite kabela
7.3 Spajanje potopnog kabela
7.4 Uzlazni vod
7.5 Maksimalna dubina instalacije ispod razine vode [m]
7.6 Kabelske vezice
7.7 Spuštanje crpke
7.8 Dubina ugradnje
8. Startanje i rad
8.1 Puštanje u pogon
8.2 Rad
9. Održavanje i servis
10. Traženje grešaka
11. Provjera motora i kabela
12. Zbrinjavanje
Upozorenje
Prije montaže treba bezuvjetno pročitati ove
montažne i pogonske upute. Montaža i rad
moraju biti u skladu s lokalnim propisima
i standardnim normama profesionalne izvedbe.

1. Simboli korišteni u ovom dokumentu

Upozorenje
Sigurnosni naputci u ovoj montažnoj i pogonskoj
uputi, čije nepridržavanje može ugroziti ljude,
posebno su označeni općim znakom opasnosti
prema DIN-u 4844-W00.
Upozorenje
Nepoštivanje sigurnosnih uputa može uzrokovati
strujni udar s teškim tjelesnim oštećenjima ili čak
i smrt rukovatelja.
Ovaj simbol se nalazi uz sigurnosne upute čije
Upozorenje
nepridržavanje predstavlja opasnost za stroj
i njegove funkcije.
Uz ovaj znak dani su savjeti ili upute koji
Uputa
olakšavaju rad i osiguravaju sigurni pogon.

2. Uvod

Ove se upute odnose na Grundfos potopne crpke, tip SP,
s potopnim motorima, tip Grundfos MS/MMS ili Franklin 4"-8".
Stranica
Ukoliko je crpka opremljena motorom drugog proizvođača, a ne
Grundfos MS ili MMS, uzmite u obzir da se podaci motora mogu
157
razlikovati od podataka navedenih u ovim uputama.
157
157

3. Isporuka i skladištenje

157
157

3.1 Isporuka

158
158 Crpka mora ostati u ambalaži sve dok se ne
158 postavi u vertikalan položaj tijekom instalacije.
Upozorenje
Pažljivo rukujte s crpkom.
158
158
Kada su crpni dio i motor isporučeni kao odvojene jedinice (duge
160
crpke), montirajte motor na crpku kako je opisano u poglavlju
160
7.1 Montaža motora na
160
Dodatnu natpisnu pločicu isporučenu s crpkom
161
Uputa
potrebno je montirati na vidno mjesto.
161
Crpku ne izlažite nepotrebnim udarima ili trešnji.
162
162
3.2 Skladištenje
163
163
Temperatura skladištenja
164
Crpka: -20 °C do +60 °C.
164
Motor: -20 °C do +70 °C.
165
Motori se moraju instalirati u zatvorenoj, suhoj i dobro
166
provjetravanoj prostoriji.
166
Ako su MMS motori uskladišteni, potrebno je
167
barem jednom mjesečno ručno zakretati vratilo.
167
Upozorenje
Ukoliko je motor prije montaže bio uskladišten
167
dulje od godine dana, rotirajuće dijelove motora
167
potrebno je demontirati i ispitati prije upotrebe.
168
168
Crpka ne smije biti izložena direktnoj sunčevoj svjetlosti.
168
Ukoliko je crpka raspakirana, mora biti uskladištena horizontalno,
168
adekvatno poduprta, ili vertikalno kako bi se spriječila
168
iskrivljenost crpke. Osigurajte da se crpka ne može prevrnuti ili
169
kotrljati.
169 Tijekom skladištenja, crpka može biti poduprta kako je prikazano
na sl. 1.
170
171
171

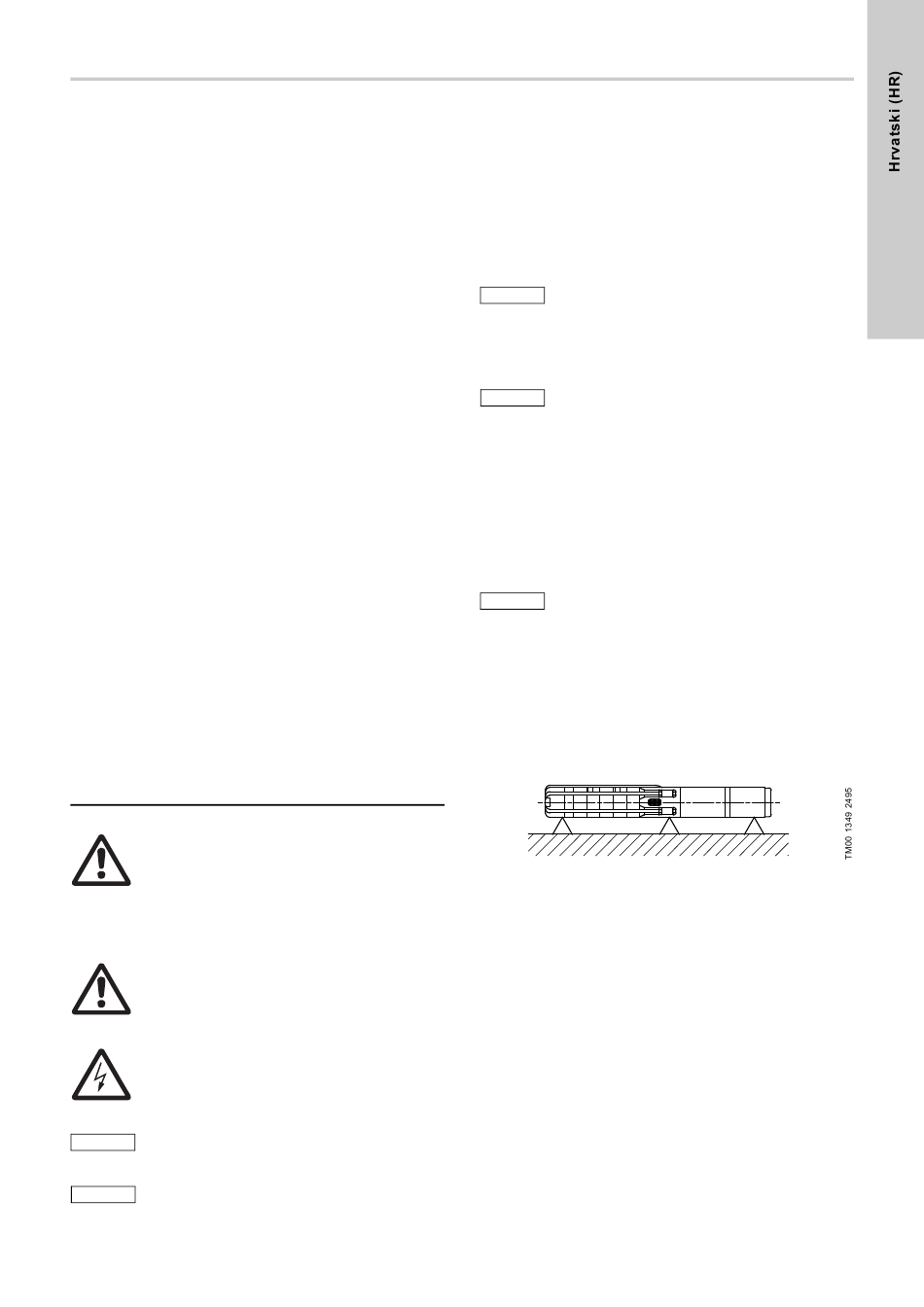

Slika 1 Pravilan položaj crpke pri skladištenju
3.2.1 Zaštita od smrzavanja
Ukoliko je crpku potrebno uskladištiti poslije uporabe, mora biti
uskladištena na mjestu bez opasnosti od smrzavice ili tekućina
motora mora biti otporna na niske temperature.
crpku.
