Montere veggfestet

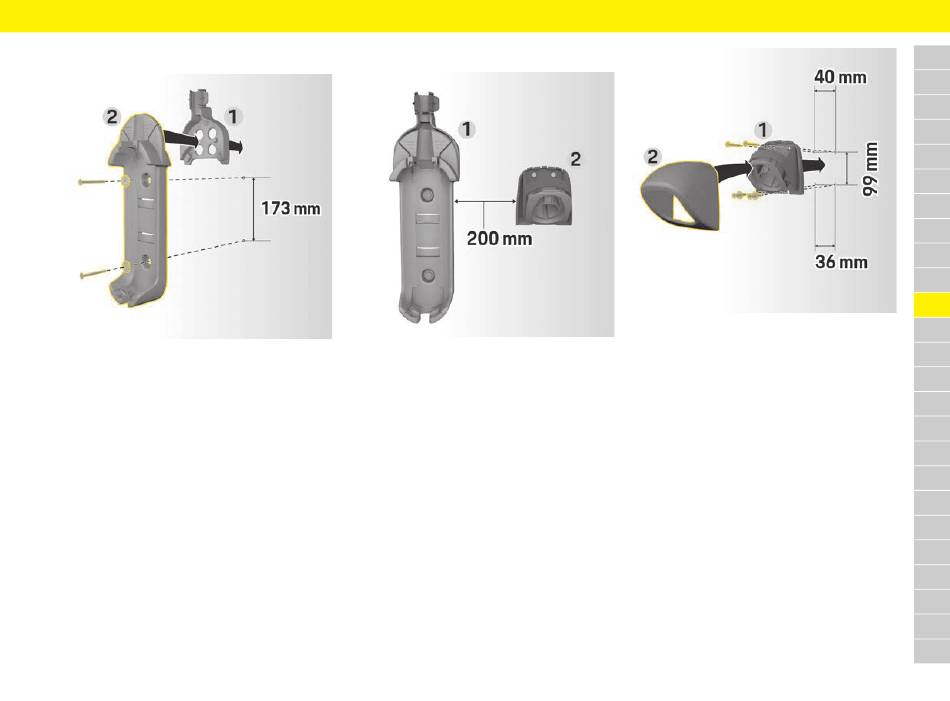

Fig. 1: Bordimensjoner
1. Marker borehullene på veggen.
2. Bor monteringshullene og sett inn veggpluggene.
3. Trykk veggfestet 2 inn i kabelføringen 1 forfra.
4. Skru veggfestet på veggen.

Montere koblingsfestet

Fig. 2: Avstand fra veggfeste til kontaktfeste
Når du installerer koblingsfestet, må du sørge for en
avstand på 200 mm fra veggfestet.
Montere veggfestet
Fig. 3: Bordimensjoner
1. Ta kontaktfestet 1 ut av dekslet 2.
2. Marker borehullene på veggen.
3. Bor monteringshullene og sett inn veggpluggene.
4. Skru kontaktfestet 1 på veggen.
5. Fest dekslet 2 på kontaktfestet 1 nedenfra og
dytt det oppover.
