Montaje Del Puerto De Carga; Montaje Sin Distanciador; Montaje Con Distanciador - Porsche Mobile Charger Connect Manual De Instalación

Montaje del puerto de carga

Existen dos formas de conectar el puerto de carga.
La variante de montaje depende del tipo de cable de
suministro (empotrado o enlucido).
– Montaje sin distanciador (con línea de suministro
enlucida): la placa de montaje se monta
directamente en la pared.
– Montaje con distanciador (con línea de
suministro empotrada): la placa de montaje se
monta con un distanciador para el cable de
suministro en la pared.

Montaje sin distanciador

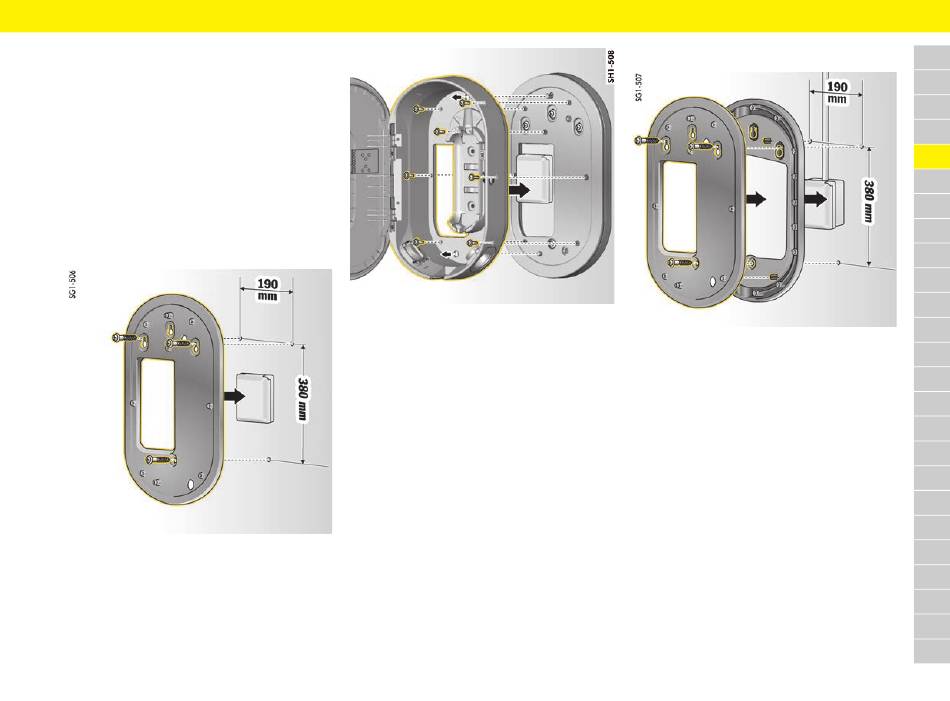

Fig. 4: Medidas de taladrado
1. Marque los orificios en la pared.
2. Use el taladro para abrir los orificios de fijación
e inserte los tacos.
3. Atornille la placa de montaje en la pared.
Fig. 5: Atornillado del puerto de carga en la placa de montaje
4. Atornille el puerto de carga en la placa de
montaje.
Montaje del puerto de carga

Montaje con distanciador

Fig. 6: Medidas de taladrado
1. Marque los orificios en la pared.
2. Use el taladro para abrir los orificios de fijación
e inserte los tacos.
3. Atornille la placa de montaje junto con el
distanciador en la pared.
