Montaje de la base de soporte de pared

Montaje de la base de soporte
DE
de pared
EN
FR
IT
ES
PT
NL
SV
FI
DA
NO
EL
CZ

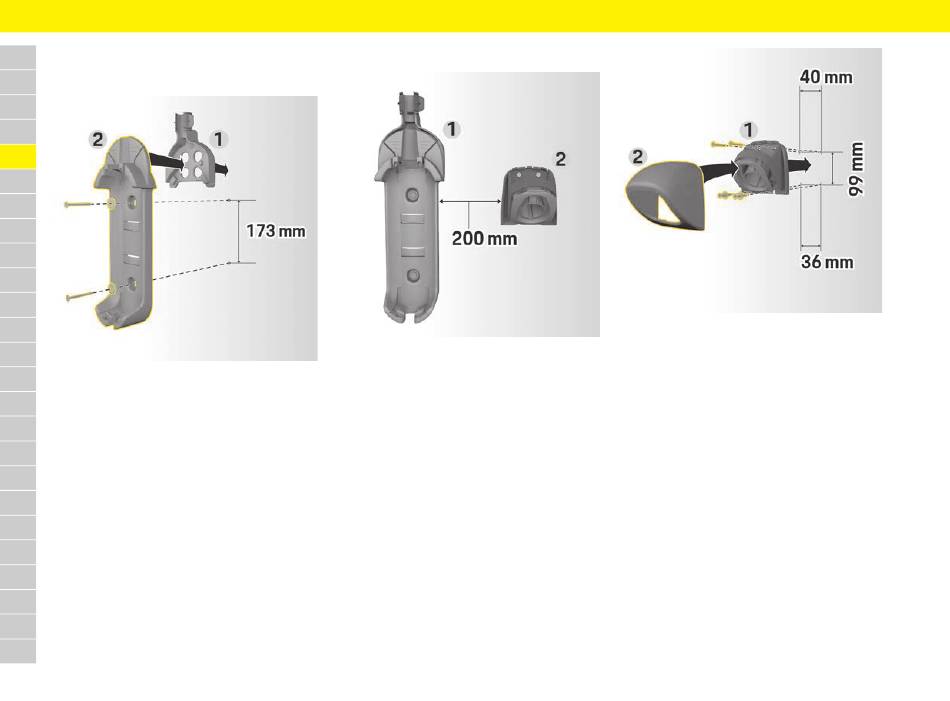

Fig. 1: Medidas de taladrado
HU
1. Marque los orificios en la pared.
PL
2. Use el taladro para abrir los orificios de fijación e
HR inserte los tacos.
3. Presione la base de soporte de pared 2 dentro de
SR
la guía de cables 1 desde delante.
4. Atornille la base de soporte de pared en la pared.
SK
SL
ET
LT
LV
RO
BG
MK
46

Montaje del soporte de enchufe

Fig. 2: Distancia entre el soporte de pared y el soporte de
enchufe
Al montar el soporte de enchufe mantener una
distancia de 200 mm respecto a la base de soporte
de pared.
Fig. 3: Medidas de taladrado
1. Retire el soporte de enchufe 1 de la cubierta 2.
2. Marque los orificios en la pared.
3. Use el taladro para abrir los orificios de fijación e
inserte los tacos.
4. Atornille el soporte de enchufe 1 a la pared.
5. Coloque la cubierta 2 desde abajo sobre el
soporte de enchufe 1 y presionar hacia arriba.
