Montarea suportului de
perete de bază

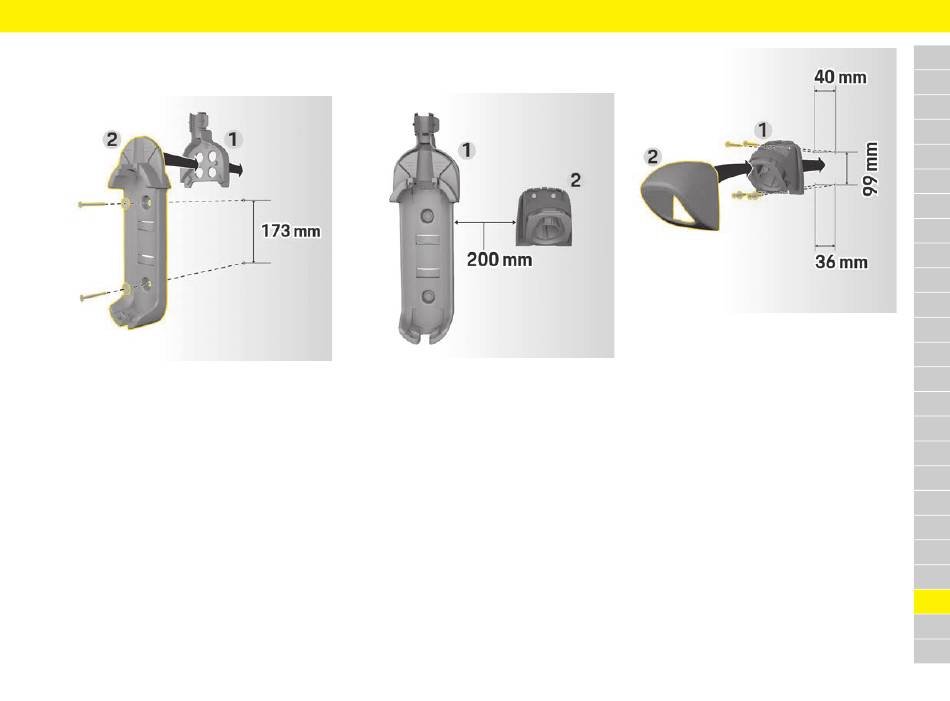

Fig. 1: Dimensiuni de găurire
1. Realizați în perete găuri cu bormașina.
2. Realizați găurile de montare și introduceți
dopurile de perete.
3. Apăsați suportul de perete de bază 2 în ghidajul
cablului 1 din față.
4. Înșurubați suportul de perete de bază pe perete.

Montarea dispozitivului de fixare

a conectorului

Fig. 2: Distanță de la suportul de perete la dispozitivul de
fixare a conectorului
Atunci când montați dispozitivului de fixare a
conectorului, asigurați o distanță de 200 mm de
suportul de perete de bază.
Montarea suportului de perete de bază
Fig. 3: Dimensiuni de găurire
1. Scoateți dispozitivul de fixare a conectorului 1 din
capac 2.
2. Realizați în perete găuri cu bormașina.
3. Realizați găurile de montare și introduceți
dopurile de perete.
4. Înșurubați dispozitivul de fixare a conectorului 1
pe perete.
5. Montați capacul 2 pe dispozitivul de fixare a
conectorului 1 de dedesubt și împingeți în sus.
