Montage de la borne de
recharge
Il y a deux possibilités pour fixer la borne de recharge.
La variante de montage dépend du type de câble
d'alimentation (encastré ou sur crépi).
– Montage sans entretoise (avec un câble
d'alimentation encastré) : la plaque de montage
est montée directement sur le mur.
– Montage avec entretoise (avec un câble
d'alimentation sur crépi) : la plaque de montage
est montée sur le mur avec une entretoise pour le
câble d'alimentation.

Montage sans entretoise

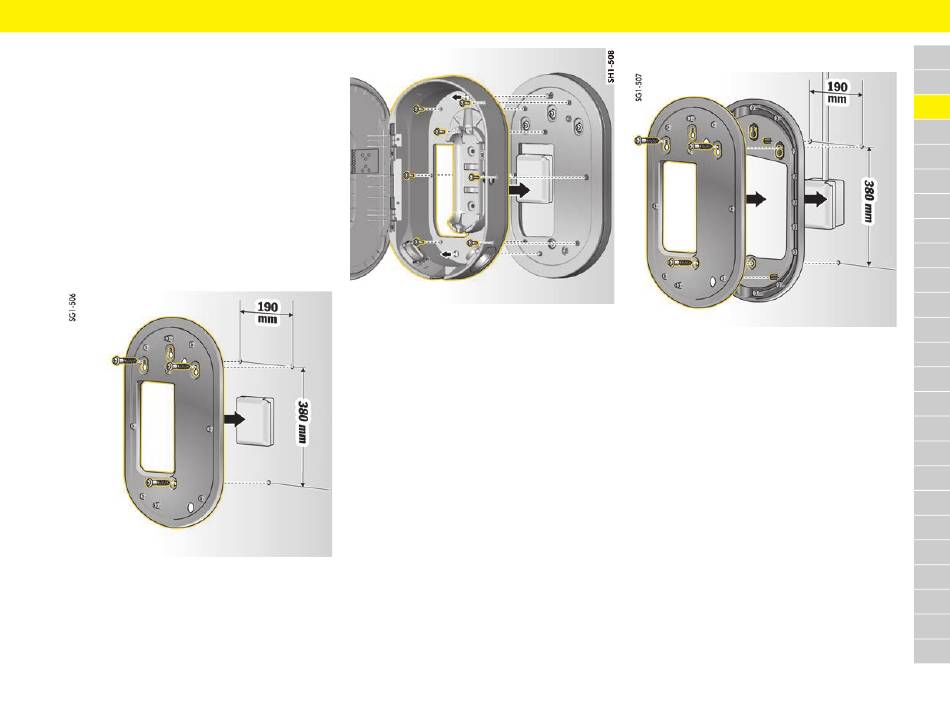

Fig. 4 : Cotes de perçage
1. Dessinez des trous de perçage sur le mur.
2. Percez les trous de fixation et mettez en place les
chevilles.
3. Vissez la plaque de montage au mur.
Fig. 5 : Vissage de la borne de recharge à la plaque de
montage
4. Vissez la borne de recharge à la plaque de
montage.

Montage de la borne de recharge

Montage avec entretoise

Fig. 6 : Cotes de perçage
1. Dessinez des trous de perçage sur le mur.
2. Percez les trous de fixation et mettez en place les
chevilles.
3. Vissez la plaque de montage au mur avec
l'entretoise.
