Montaggio del dock di carica

Il dock di carica può essere montato in due modalità.
La variante di montaggio dipende dal tipo di linea di
alimentazione (sopra o sotto intonaco).
– Montaggio senza distanziatore (per la linea di
alimentazione sotto intonaco): posizionare la
piastra di montaggio direttamente sul muro.
– Montaggio con distanziatore (per la linea di
alimentazione sopra intonaco): posizionare sul
muro la piastra di montaggio insieme a un
distanziatore per la linea di alimentazione.

Montaggio senza distanziatore

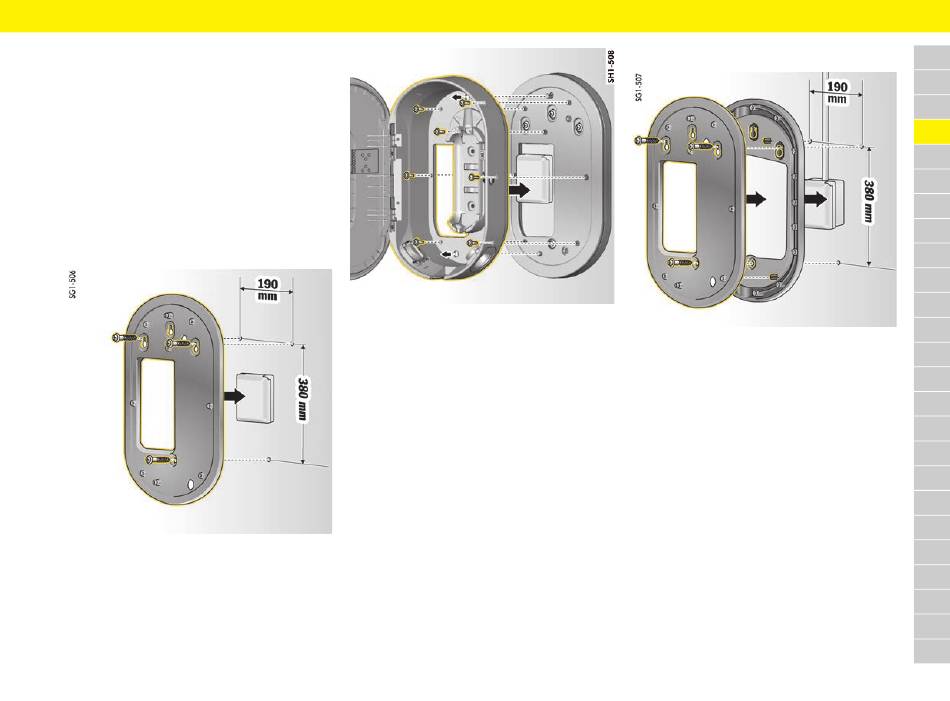

Fig. 4: Foratura
1. Segnare i fori sul muro.
2. Praticare i fori di fissaggio e inserire i tasselli.
3. Avvitare al muro la piastra di montaggio.
Fig. 5: Avvitamento del dock di carica alla piastra di
montaggio
4. Avvitare il dock di carica alla piastra di montaggio.
Montaggio del dock di carica

Montaggio con distanziatore

Fig. 6: Foratura
1. Segnare i fori sul muro.
2. Praticare i fori di fissaggio e inserire i tasselli.
3. Avvitare al muro la piastra di montaggio insieme
al distanziatore.
