2. Campo de aplicação
®
O MOTUS IO-Link é um acionamento de motor híbrido conectável em rede com função de
inversão e monitoramento de corrente. O dispositivo oferece as seguintes funções:
•
Rotação à direita
•
Rotação à esquerda
•
Proteção contra sobrecarga do motor
•
Protação contra curto-circuito
•
Parada de emergência até nível de desempenho PLe
•
Integração a sistemas IO-Link
Graças ao circuito de intertravamento interno e ao cabeamento de carga, as despesas de
cabeamento são reduzidas ao mínimo.
Os comandos de controle para a rotação à esquerda e à direita são recebidos através de uma
interface de comunicação IO-Link.
O dispositivo foi desenvolvido para redes trifásicas simétricas senoidais. As funções requerem
uma carga trifásica senoidal de distribuição uniforme. Por isso, o MOTUS
utilizado diretamente antes ou depois de conversores de frequência.
Para um funcionamento correto, nenhuma corrente deve fluir para o motor "por fora" do MOTUS
(valor limite 5 mA). Falhas de isolamento ou uma ligação do enrolamento do motor com um
potencial não conduzido através do MOTUS
podem causar uma mensagem de erro. Este erro é armazenado permanentemente na memória
de erros. Devido à segurança funcional, após a detecção repetida do erro, é necessário substituir
o dispositivo. O MOTUS
ambiente B (doméstico) este dispositivo pode causar interferências de rádio indesejáveis. Neste
caso, a empresa operadora pode ser obrigada a tomar as medidas adequadas.
Revisão 1, versão 01/2021
®
®
IO-Link atende aos requisitos EMC para ambiente A (industrial). No

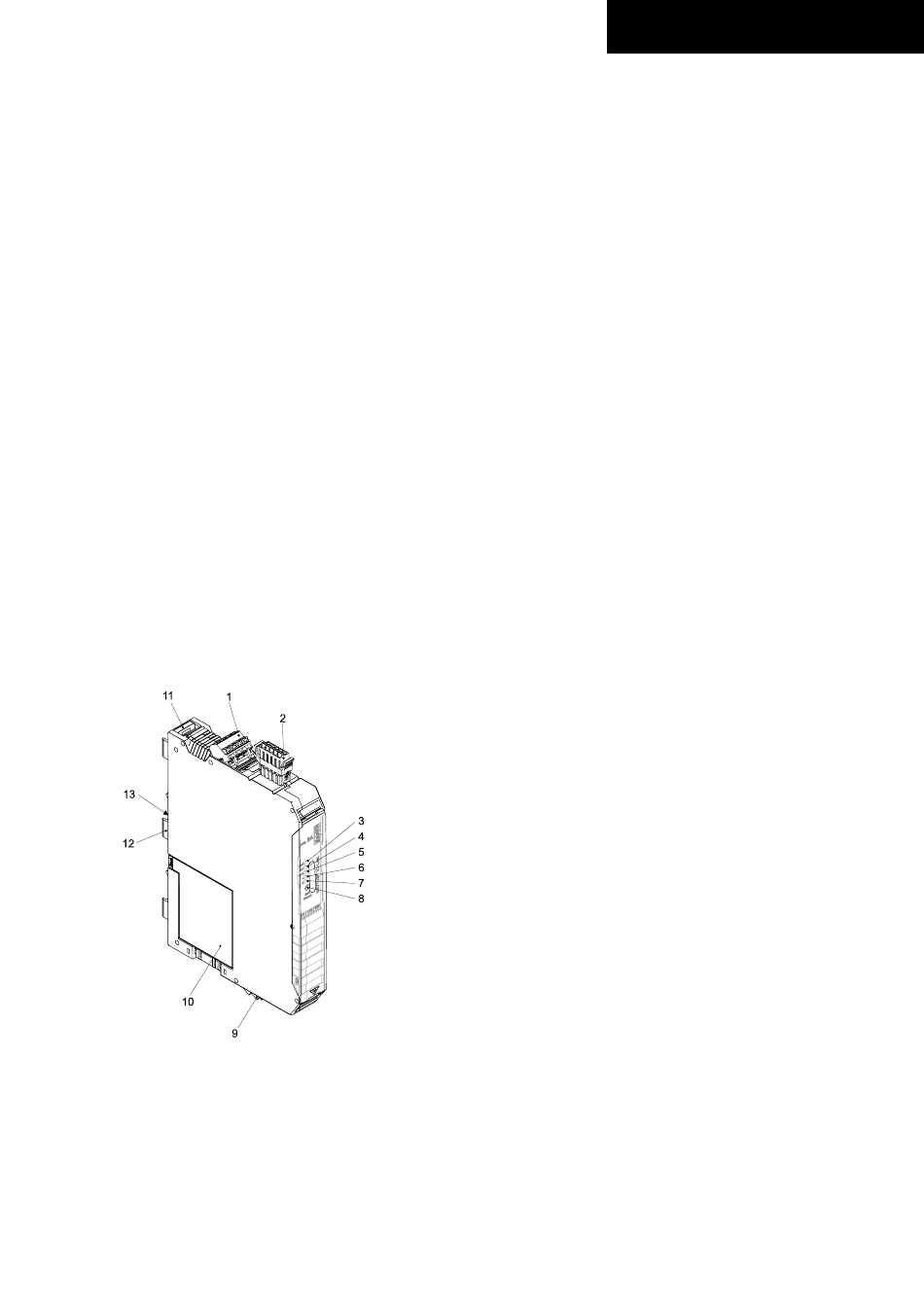

1 Enable: entradas relacionadas à segurança
2 Conexão para comunicação IO-Link e
alimentação
3 LED verde PWR: status do dispositivo
4 LED verde DAT: comunicação IO-Link
5 LED vermelho/amarelo DIAG: erro de dispositivo
ou do processo
6 LED amarelo L: rotação à esquerda
7 LED amarelo R: rotação à direita
8 Botão de reset
9 Conector para tensão de saída trifásica
10 Compartimento do fusível
11 Destravamento
12 Nervuras de proteção contra contato
13 Contatos para tensão de entrada trifásica
(por ex., ponto neutro com o condutor neutro)
Português.
®
IO-Link não deve ser
®
