Campo De Aplicación - Wöhner MOTUS IO-Link Instrucciones De Servicio

2. Campo de aplicación
®
El MOTUS IO-Link es un arrancador de motor híbrido directo-inversor y con control de corriente.
Tiene las siguientes funciones:
•
Rotación a la derecha
•
Rotación a la izquierda
•
Protección de sobrecarga del motor
•
Protección contra cortocircuitos
•
Parada de emergencia hasta Performance Level PLe
•
Conexión a sistemas IO-Link
Gracias al circuito de enclavamiento interno y el cableado de carga, hemos reducido los trabajos
de cableado al mínimo.
Los comandos de control para la rotación a la derecha y a la izquierda son recibidos en una
interfaz de comunicación IO-Link.
El equipo ha sido desarrollado para redes trifásicas simétricas sinusoidales. Las funciones
requieren una carga trifásica sinusoidal distribuida uniformemente. Por eso el MOTUS
no se puede utilizar directamente antes o después de un convertidor de frecuencia.
Para el correcto funcionamiento, toda la corriente que circula hacia el motor debe pasar por el
®
MOTUS (valor límite 5 mA). Los fallos de aislamiento o la conexión del bobinado del motor con
un potencial que no pase por el MOTUS
producir un mensaje de error. Este error queda registrado permanentemente en la memoria de
errores. Por motivos de seguridad funcional, tras detectar el mismo error varias veces es
necesario sustituir el equipo. MOTUS
(industriales). En entornos B (domésticos), este equipo puede causar interferencias
radioeléctricas indeseadas. En este caso, el usuario está obligado a tomar medidas adecuadas.
Revisión 1, versión 01.2021
®
(p. ej. punto neutro con el conductor neutro) pueden
®
IO-Link cumple los requisitos EMC para entornos A

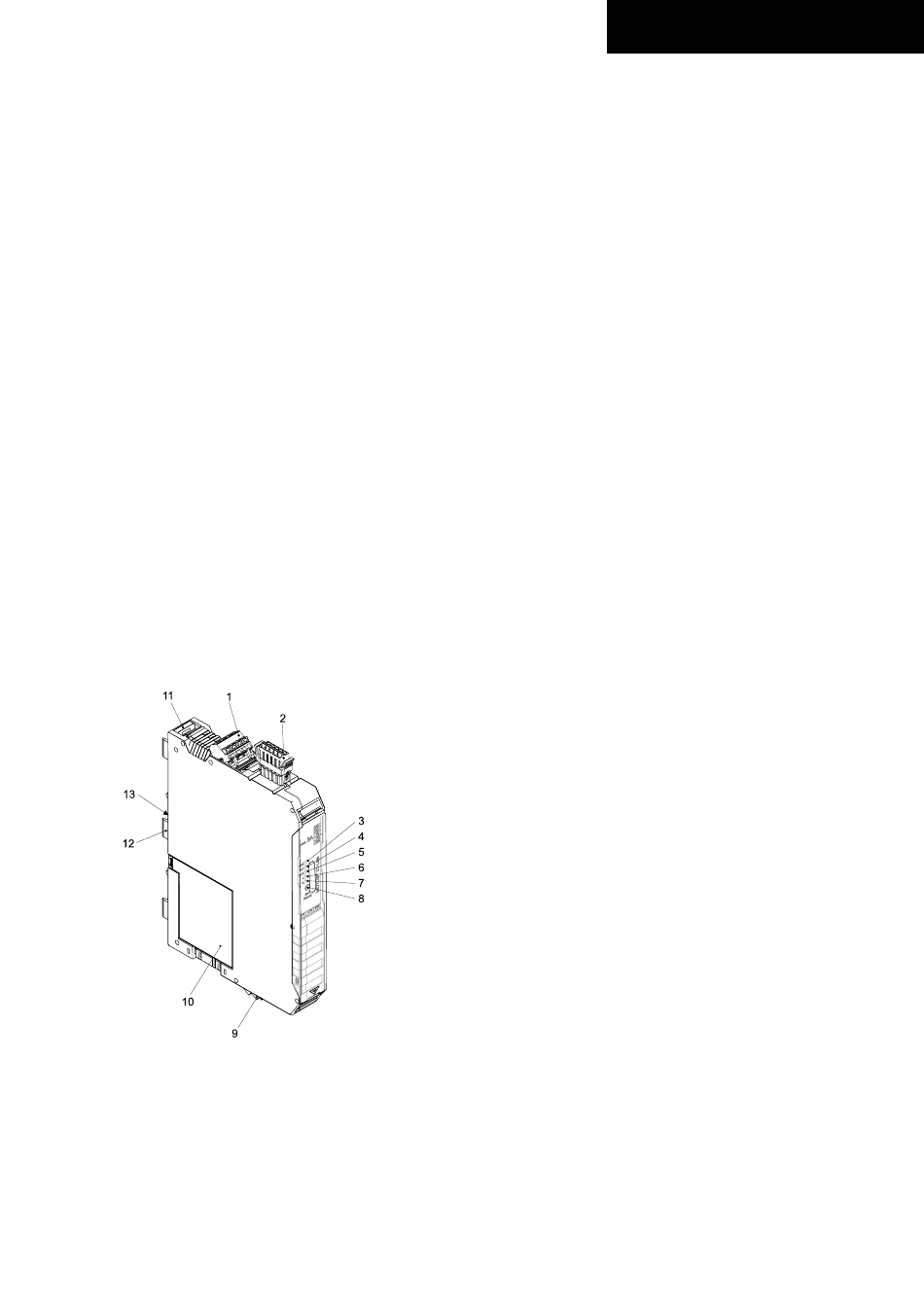

1 Enable: entradas de seguridad
2 Conexión para comunicación IO-Link y
alimentación
3 LED PWR verde: estado del equipo
4 LED DAT verde: comunicación IO-Link
5 LED DIAG rojo/amarillo: error de equipo o de
proceso
6 LED L amarillo: rotación a la izquierda
7 LED R amarillo: rotación a la derecha
8 Botón Reset
9 Conector para tensión de salida trifásica
10 Compartimento de fusibles
11 Desenclavamiento
12 Lengüetas de protección de contacto
13 Contactos para tensión de entrada trifásica
Español.
®
IO-Link
5
