Typenbezeichnung der Sicherungen
Wöhner
16 A 31567
20 A 31568
30 A 31569*
*Wird nur für Motoren mit Schweranlauf benötigt
Hinweis: Optimaler Kurzschlussschutz und die sichere Beherrschung der
Motoranlaufströme werden mit den aufgelisteten Sicherungen erreicht. Wir empfehlen,
nur diese Sicherungstypen zu verwenden.

8. Applikationsbeispiele

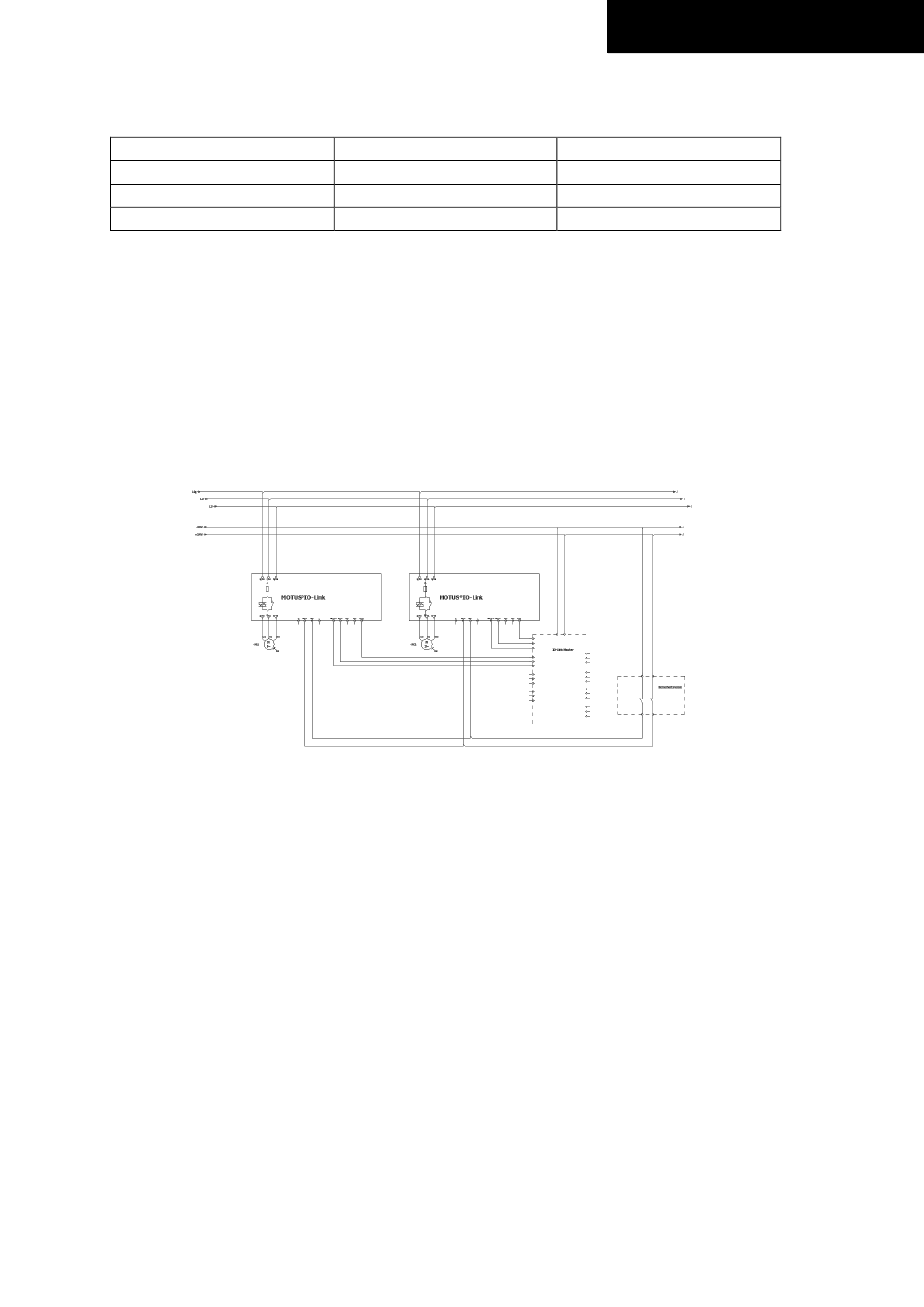

Sicheres Abschalten bei mehreren MOTUS
Not-Halt bei mehreren MOTUS
EN-
Die Enable-Eingänge werden über ein Sicherheitsrelais abgeschaltet, sobald ein Not-
Halt-Taster betätigt wird. Erfolgt das Abschalten aus z. B. einer "sicheren Steuerung" mit
Halbleiterausgängen, so muss die Restspannung < 5 V DC betragen.
Spannungsunterbrechungen ≤ 3 ms oder Spannungspulse ≤ 4 ms werden gefiltert.
Revision 1, Stand 01.2021
Phoenix Contact
16 A 2903126
20 A 2903384
30 A 2903119*
®
IO-Link
®
IO-Link, zweikanaliges Abschalten über EN+ und
Mersen
16 A FR10GR69V 16
20 A FR10GR69V 20
30 A CCMR30*
