4.18 Conexión y descripción de bornas de la opción DEH21B
4.18.1 Ref. de pieza
Opción tarjeta encoder tipo DEH21B: 18208185
NOTA
•
•
•
•

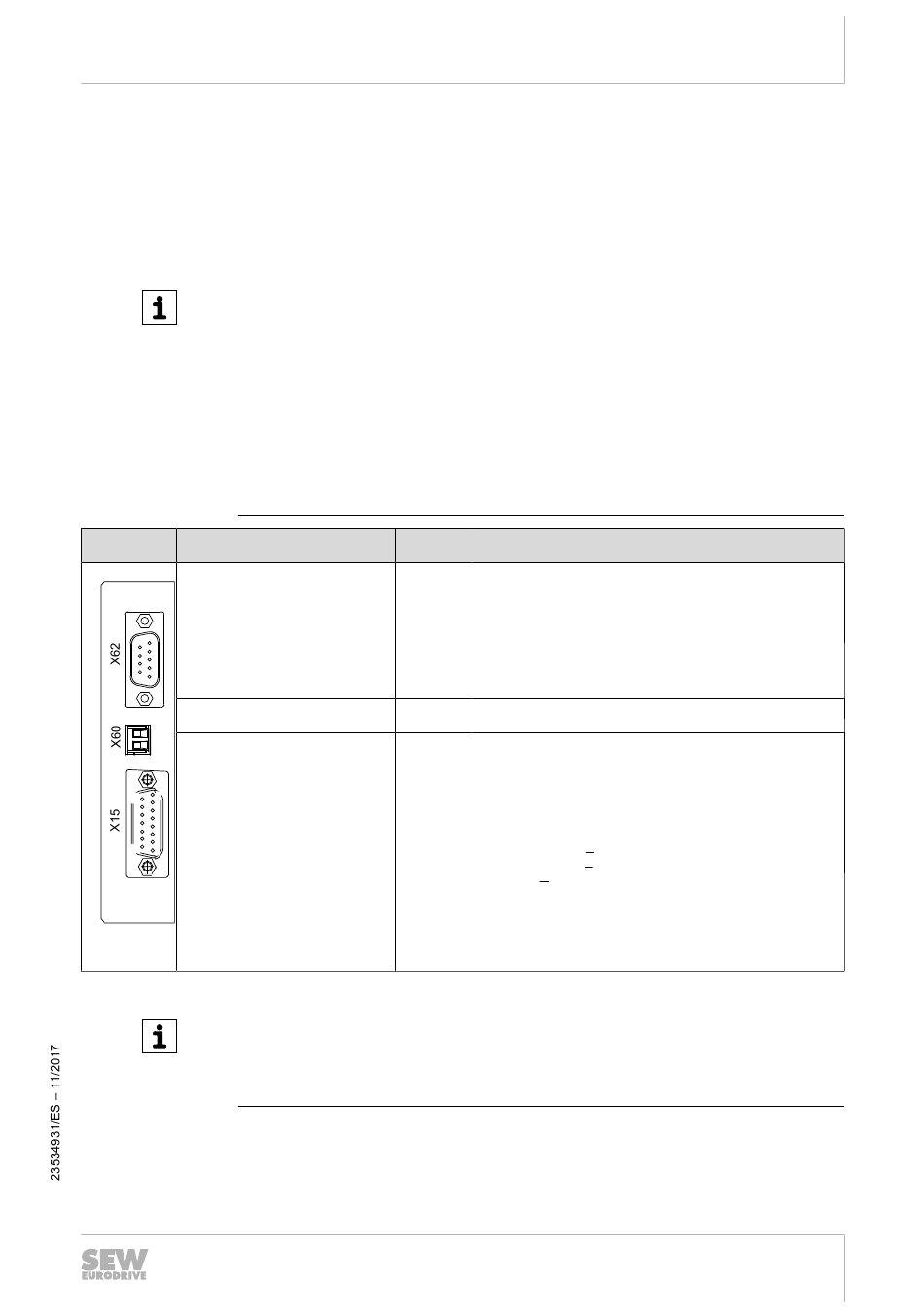

Vista frontal Descripción
DEH21B
1806096139 X62: Conexión del encoder absoluto
DEH21B
5
9
6
1
X60: Tensión de alimentación
1
2 X15: Entrada de encoder de motor
8
15
9
1
NOTA
La alimentación de 12 V CC de X15 es suficiente para el funcionamiento de los en-
coders SEW (excepto el encoder HTL) con una tensión de alimentación de 24 V CC.
Compruebe en todos los demás encoders, si pueden conectarse a la tensión de ali-
mentación de 12 V CC.
Encontrará información detallada sobre la opción DEH21B en el manual
®
"MOVIDRIVE MDX61B Tarjetas de encoder absoluto DIP11B / DEH21B".
La tarjeta opcional DEH21B se puede montar en MOVIDRIVE
0 a 7. El montaje y desmontaje de la opción DEH21B en MOVIDRIVE
tamaño 0 solo debe ser efectuado por SEW-EURODRIVE.
La tarjeta opcional DEH21B debe conectarse al zócalo del encoder.
La tensión de alimentación de 24 V CC de un encoder conectado a X62 está ase-
gurada cuando X60 se alimenta con la tensión de 24 V CC. Tenga en cuenta al
respecto el capítulo "Planificación de proyecto" en el manual de sistema
®
MOVIDRIVE MDX60B/61B.
Borna
X62:1
X62:2
X62:3
X62:4
X62:5
X62:6
X62:7
X62:8
X62:9
X60:1
X60:2
X15:1
X15:2
X15:3
X15:4
X15:5
X15:6
X15:7
X15:8
X15:9
X15:10
X15:11
X15:12
X15:13
X15:14
X15:15
Conexión y descripción de bornas de la opción DEH21B
Función
Datos +
Reservado
Ciclo +
Reservado
DGND
Datos –
Reservado
Ciclo –
Salida 24 V CC
24VIN
DGND
(COS+) Señal pista A (K1)
(SEN+) Señal pista B (K2)
Señal pista C (K0)
DATA+
Reservado
Potencial de referencia TF/TH/KTY–/PK
Reservado
Potencial de referencia DGND
(COS–) Señal pista A (K1)
(SEN–) Señal pista B (K2)
Señal pista C (K0)
DATA-
Reservado
Conexión TF/TH/KTY+/PK
+12 V CC (rango de tolerancia 10,5 – 13 V CC)
(carga máx. X15:15 = 650 mA CC)
