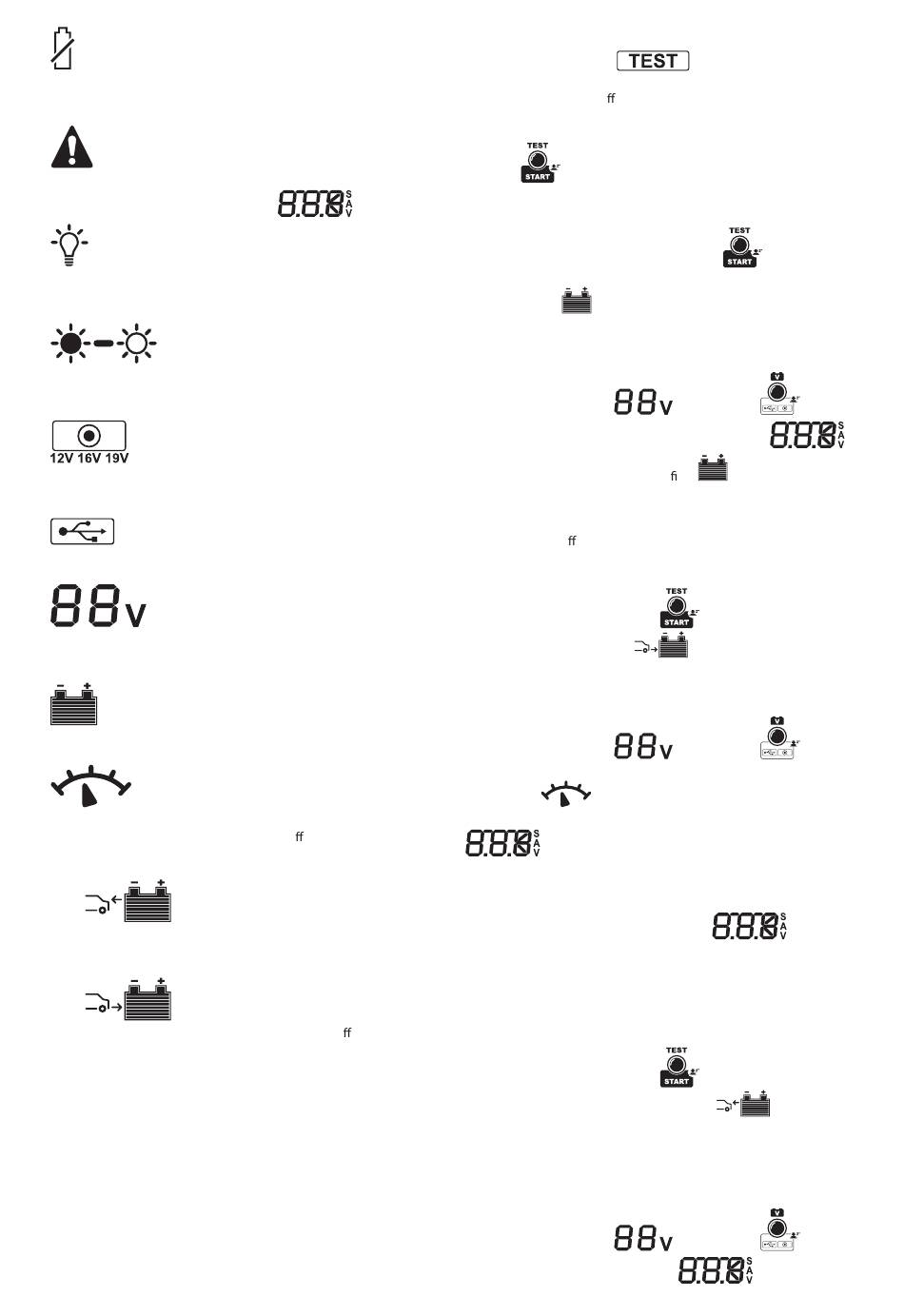

14.
Uppmanar användaren att ladda startmotorns litiumbatteri så
snart som möjligt.
15.
Anger ett allmänt larm i kombination med andra symboler och/
eller larmkoder som visas på displayen
16.
Anger att knappen för tändning av belysningen med vit lysdiod har
aktiverats.
17.
Anger att knappen för tändning av indikeringslampan med röd
lysdiod har aktiverats.
18.
Anger att jack-uttagets utgång har aktiverats. Av de tre tillgängliga
visas endast det valda spänningsvärdet.
19.
Anger att USB-uttagets utgång har aktiverats.
20.
Visar det valda spänningsvärdet (12V, 24V) för fordonsbatteriet
(bara modell 12V/24V).
21.
Visar laddningsstatus för fordonsbatteriet.
22.
Anger att startmotorn samlar in data för att utföra mätningen som
begärs vid test av generatorns laddningse ektivitet och vid test av
fordonsbatteriets startkapacitet (CCA).
21-23-24.
Anger det valda testet för mätning av fordonsbatteriets
startkapacitet.
21-23-25.
Anger det valda testet för mätning av laddningse ektiviteten hos
fordonets generator.
4. INSTALLATION
PLACERING AV STARTMOTORN
När startmotorn är i funktion ska den vara stadigt placerad på en
horisontell och plan yta.
FUNKTIONSLÄGE
Startmotorn slås på och försätts i testläget. Displayen tänds när man
trycker på vilken knapp som helst eller när utgångsklämmorna ansluts
till fordonsbatteriets poler. Displayens bakgrundsbelysning släcks
automatiskt när klämmorna tas bort från fordonsbatteriets poler och
när ingen av knapparna har använts på mer än 3 minuter. Startmotorn
stängs av helt när klämmorna kopplas bort, ingen av knapparna
har använts på mer än 3 minuter och när ingen strömförbrukning
förekommer från USB-uttagen, jack-uttagen och ingångarna.
4.1 Funktion i TEST-läge
Mäter fordonsbatteriets laddningsstatus, dess startkapacitet och
generatorns laddningse ektivitet. För att utföra mätningen ska man
ansluta klämmorna till fordonsbatteriets poler med rätt polaritet.
Vilken mätning som ska utföras väljs genom att trycka upprepande på
knappen
4.1.1 TEST AV FORDONSBATTERIET
.
Mäter spänningen
laddningsstatus.
Förfarande
- Tryck
konstruktionstekniken WET, GEL, AGM, PbCa eller Li och funktionen
för batteritest
- Anslut först den röda klämman POS (+) till batteripolen POS (+) och
anslut sedan den svarta klämman NEG (-) till fordonets chassi eller till
polen NEG (-) på fordonsbatteriet, om detta inte redan gjorts tidigare.
- Välj batterispänningen
12V/24V).
Den uppmätta spänningen visas på displayen
batteriets laddningsstatus visas gra skt
4.1.2 TEST AV LADDNINGSEFFEKTIVITET HOS FORDONETS
GENERATOR
Mäter laddningse ektiviteten hos fordonets generator.
Förfarande
För att mätningen ska utföras korrekt är det inte nödvändigt att
fordonets motor är avstängd.
- Tryck upprepande på knappen
av laddningen (generator)
- Anslut först den röda klämman POS (+) till batteripolen POS (+) och
anslut sedan den svarta klämman NEG (-) till fordonets chassi eller till
polen NEG (-) på fordonsbatteriet, om detta inte redan gjorts tidigare.
- Välj batterispänningen
12V/24V). Processen för mätningens datainsamling signaleras med
symbolen
Om fordonets motor är avstängd visas meddelandet "Bad" på displayen
- Starta fordonets motor om den inte redan är igång, och låt den gå
med cirka 1500 varv/min.
- Tänd alla ljus (helljus, innerbelysning o.s.v.) och alla tillbehör
(klimatanläggning, bilstereo).
- Kontrollera testresultatet av generatorn
- "OK" - POSITIV LADDNING
- "SUF" - TILLRÄCKLIG LADDNING
- "BAD" - OTILLRÄCKLIG LADDNING
4.1.3 TEST AV FORDONSBATTERIETS STARTKAPACITET (CCA)
Mäter fordonsbatteriets startkapacitet.
Förfarande
- Tryck upprepande på knappen
av startkapaciteten hos fordonsbatteriet
- Se till att fordonet eller båten som ska startas är avstängd (brytaren
eller startnyckeln i läge OFF (AV)).
- Anslut först den röda klämman POS (+) till batteripolen POS (+) och
anslut sedan den svarta klämman NEG (-) till fordonets chassi eller till
polen NEG (-) på fordonsbatteriet, om detta inte redan gjorts tidigare.
- Välj batterispänningen
12V/24V).
- Meddelandet "Go" på displayen
- 63 -
.
vid batteripolerna
upprepande på knappen
.
med knappen
.
med knappen
.
.
med knappen
och beräknar dess
för att välja
(bara modell
och
.
för att välja funktionen för test
(bara modell
på displayen:
för att välja funktionen för test
.
(bara modell
anger att systemet
