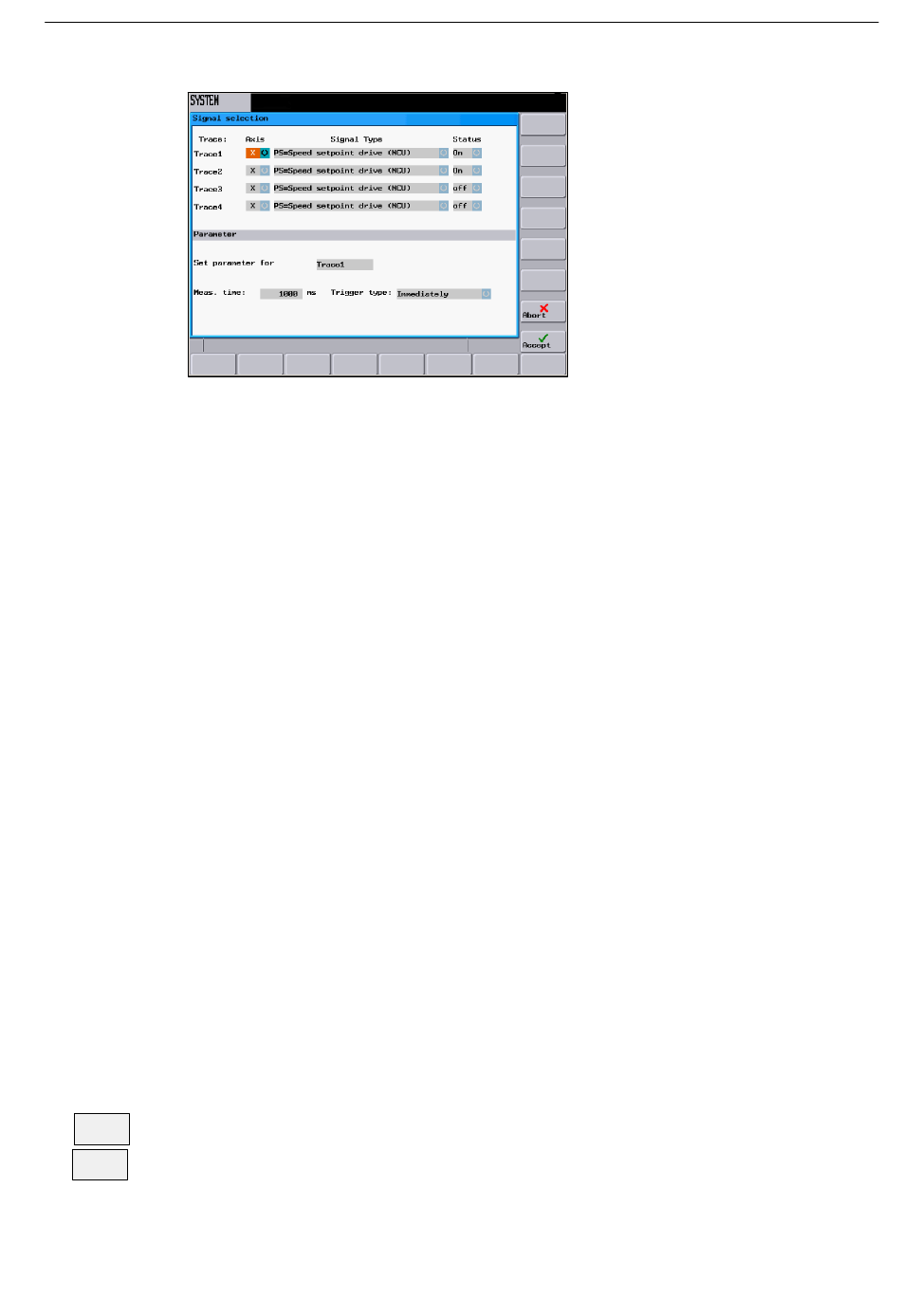

Fig. 7-19
S Selección del eje: la selección del eje tiene lugar en el campo de selección "Eje".
S Tipo de señal:
S Estado:
En la mitad inferior de la pantalla se pueden ajustar los parámetros Tiempo de medición y
Tipo de trigger para el canal 1. Todos los demás canales asumen este ajuste.
S Determinación del tiempo de medición: el tiempo de medición se introduce en ms di-
rectamente en el campo de entrada Duración de medición. Es válido para todos los ca-
nales de trace.
S Selección de la condición de disparo: coloque el cursor en el campo Condición de
disparo y seleccione mediante la tecla de selección la condición.
-- Sin disparo; es decir, la medición se inicia directamente al accionar el pulsador de
-- Flanco positivo
-- Flanco negativo
-- Parada precisa fina alcanzada
-- Parada precisa somera alcanzada
Con los pulsadores de menú Marker on/Marker off se activan y desactivan las líneas
V--Mark
OFF
auxiliares.
T--Mark
OFF
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
6FC5398- -0CP10- -2EA0
7.3
Error de seguimiento
Diferencia del regulador
Desviación del contorno
Posición real
Velocidad real
Consigna de velocidad
Valor de compensación
Secuencia de parámetros
Consigna de posición entrada de regulador
Consigna de velocidad entrada de regulador
Consigna de aceleración entrada de regulador
Valor de mando anticipativo de velocidad
Señal de parada precisa fina
Señal de parada precisa gruesa
On
Off
menú Marcha.
Sistema - - Pulsadores de menú (Service Visualización)
el registro se realiza en este canal
el canal está inactivo
Sistema
7-117
