Fresado De Salientes Circulares -- Cycle77 - Siemens SINUMERIK 802D sl Manual Del Usuario

Ejemplo de programación: Saliente
Este programa permite mecanizar un saliente de 60 mm de longitud, 40 mm de anchura,
15 mm de radio de esquina, en el plano XY. El saliente tiene un ángulo de 10 grados frente
al eje X y está prefabricado con una demasía de 80 mm en el largo y de 50 mm en el ancho.

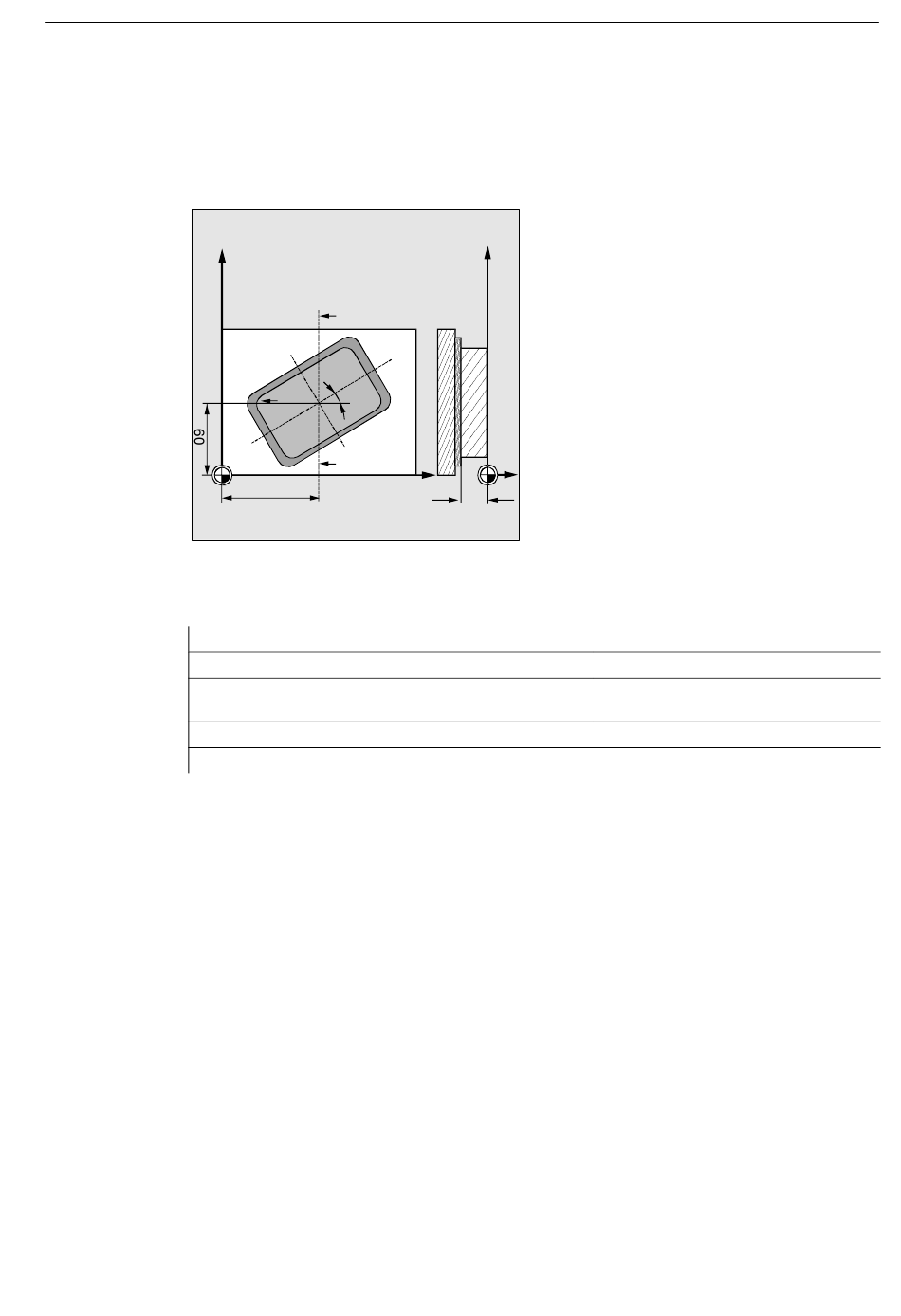

Fig. 9-47
N10 G90 G0 G17 X100 Y100 T20 D1 S3000 M3
N11 M6
N30 CYCLE76 (10, 0, 2, - -17.5, , 60, 40, 15, 80, 60, 10,
11, , , 900, 800, 0, 1, 80, 50)
N40 M30
9.6.5 Fresado de salientes circulares - - CYCLE77
Programación
CYCLE77 (_RTP, _RFP, _SDIS, _DP, _DPR, _PRAD, _PA, _PO, _MID, _FAL, _FALD,
_FFP1, _FFD, _CDIR, _VARI, _AP1)
Parámetros
Es necesario introducir siempre los parámetros siguientes:
SINUMERIK 802D sl Manejo y programación Fresado (BP--F), Edición 10/2006
6FC5398--0CP10--2EA0
Y
A
R15
10 _
B
80
Y
A--B
X Z
17,5
9.6 Ciclos de fresado
Determinación de valores tecnológicos
Llamada del ciclo
Fin del programa
Ciclos
9-333
