Iniciar la corrección
La herramienta se desplaza directamente hacia el contorno a lo largo de una línea recta y
se posiciona en la perpendicular tangente al punto inicial del contorno.
Seleccione el punto inicial de modo que quede asegurado un desplazamiento sin colisiones.
Sin corrección

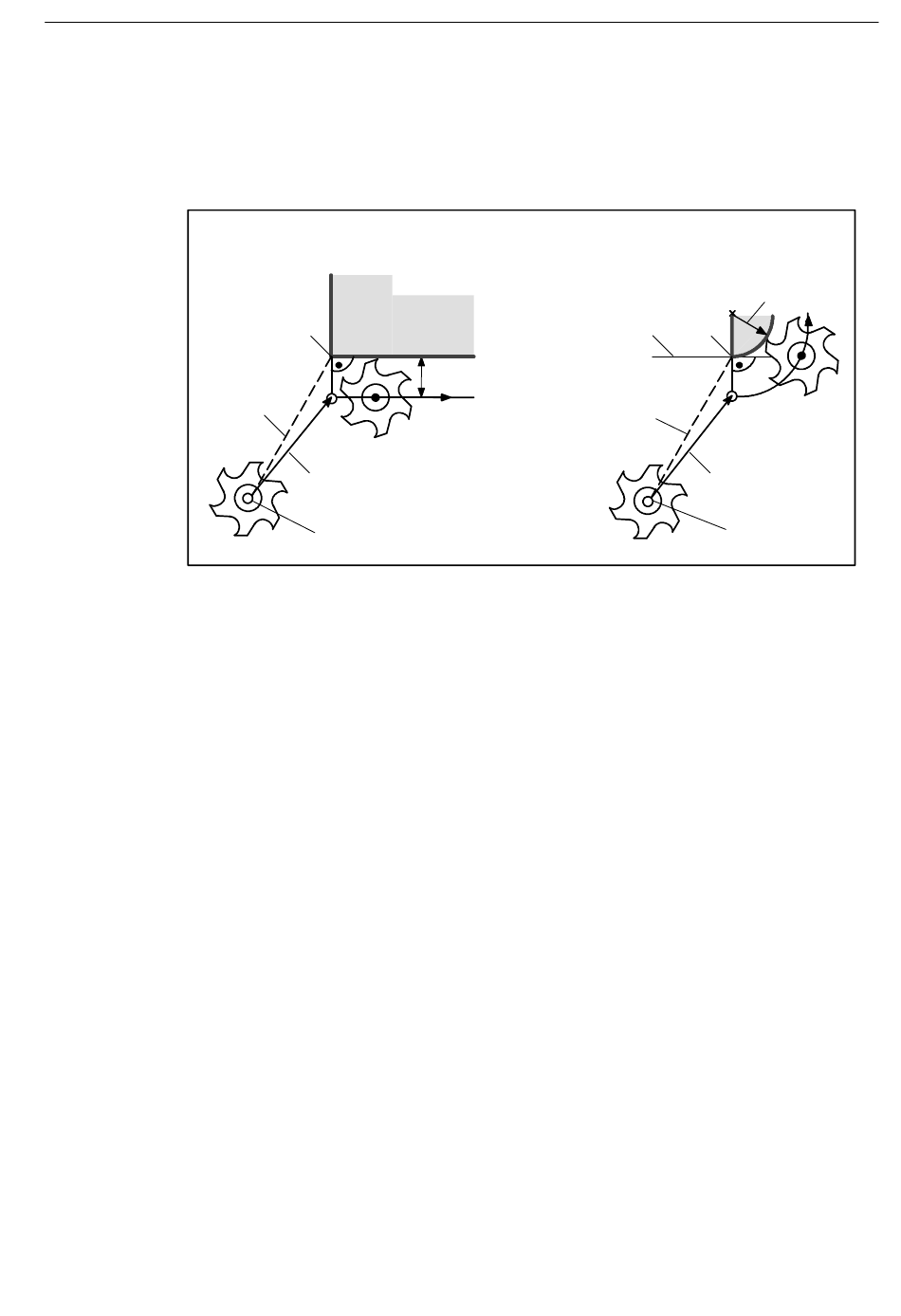

Fig. 8-49
Información
Por regla general, sigue a la secuencia con G41/G42 la primera secuencia con el contorno
de pieza. No obstante, la descripción del contorno puede ser interrumpida por 5 secuencias
intercaladas que no contengan indicaciones para el recorrido del contorno en el plano, p. ej.,
sólo comando M o movimientos de aproximación.
Ejemplo de programación
N10 T...
N20 G17 D2 F300
N25 X... Y...
N30 G1 G42 X... Y...
N31 X... Y...
Tras la selección también se pueden ejecutar secuencias con movimientos de aproximación
o salidas M:
N20 G1 G41 X... Y...
N21 Z...
N22 X... Y...
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
6FC5398- -0CP10- -2EA0
Contorno: Línea recta
P1
Radio de la herramienta
G42
Recorrido de la
herramienta
corregido
P0 -- Posición inicial
Inicio de la corrección del radio de herramienta en el ejemplo G42
;Corrección nº 2, avance 300 mm/min
;P0-- Punto inicial
;Selección a la derecha del contorno, P1
;Contorno inicial, círculo o línea recta
;Selección a la izquierda del contorno
;Movimiento de aproximación
;Contorno inicial, círculo o línea recta
8.6 Herramienta y corrección de herramienta
P1 -- Posición inicial del contorno
Contorno: Circunferencia
Tangente
Sin corrección
Programación
Radio del círculo
MP
P1
G42
Recorrido de la
herramienta
corregido
P0 -- Posición inicial
