Programación
8.14 Pasada y arranque suaves
P
Z
Fig. 8-64
Ejemplo de programación: Aproximación siguiendo un semicírculo y penetración
N10 T1 ... G17 G90 G94
N20 G0 X0 Y0 Z30
N30 G41 G347 G340 DISCL=3 DISR=13 Z=0 F500
N40 G1 X40 Y--10
...
Alternativa N30/N40:
N30 G41 G347 G340 DISCL=3 DISR=13 X40 Y--10 Z0 F500
o
N30 G41 G347 G340 DISCL=3 DISR=13 F500
N40 G1 X40 Y--10 Z0
Aclaración para N30/N40:
Con G0 (de N20) se posiciona en el plano Z=30 en el punto P1 (posición inicial del se-
micírculo, corregido en el radio de la herramienta); a continuación, se desciende a la profun-
didad (P2, P3) de Z=3 (DISCL). Con un avance de 500 mm/min se alcanza en una curva
helicoidal el contorno en el punto X40 Y--10 en la profundidad de Z=0 (P4).
Velocidades de aproximación y de retirada
S Velocidad de la secuencia precedente (p. ej., G0):
Se realizan todos los desplazamientos desde P0 a P2 con esta velocidad; es decir, el
desplazamiento paralelo al plano de trabajo y la parte de la penetración hasta la distancia
de seguridad.
S Avance programado F:
Este valor de avance es válido a partir de P3 o bien P2, en el caso de que no se haya
programado FAD. Si no se ha programado un valor F en la secuencia de aproximación/
retirada suaves del contorno, entonces será válida la velocidad programada en la se-
cuencia anterior.
8-256
P
0
1
Línea recta, círculo
G340
o hélice
P ,P
2 3

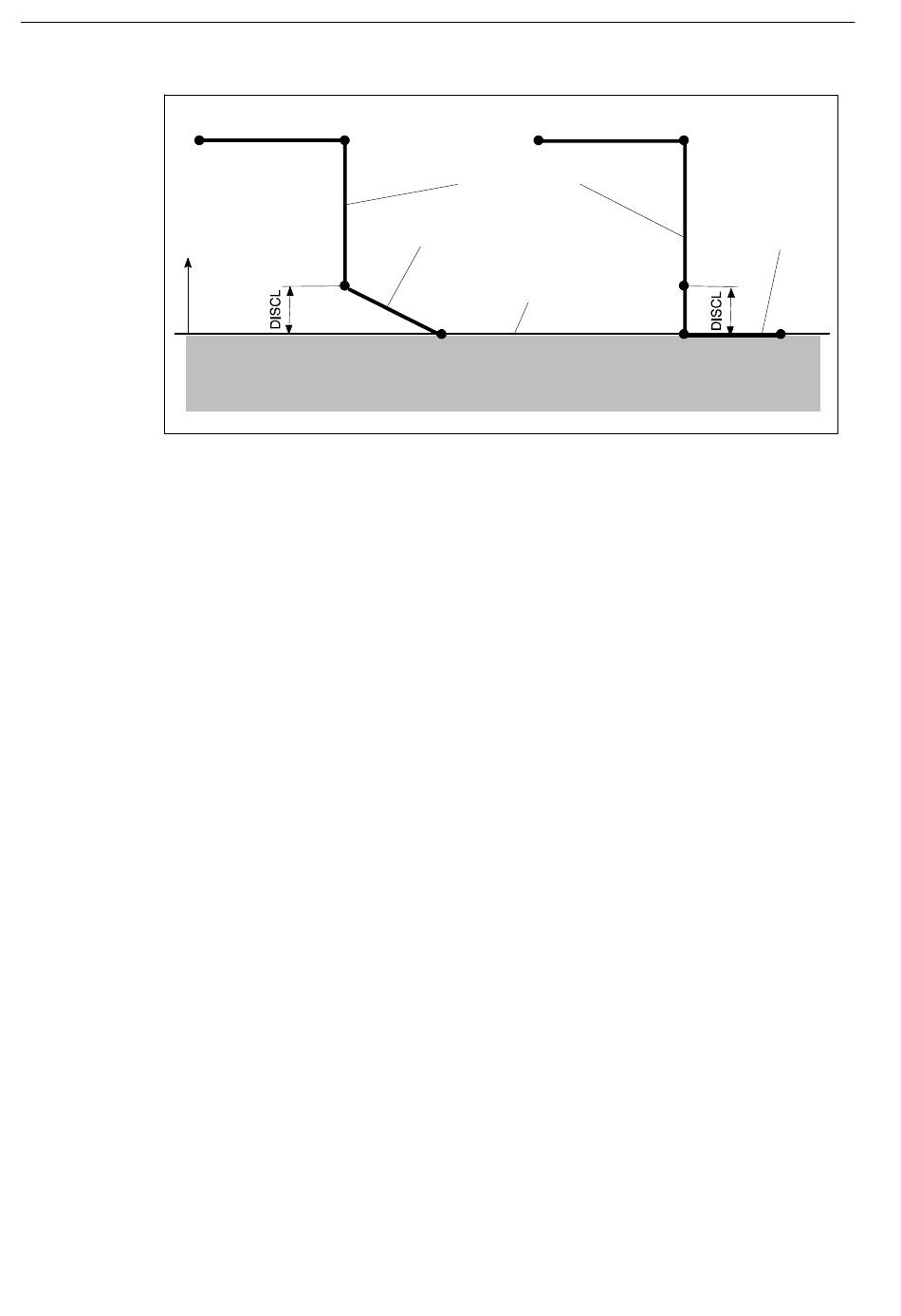

Desarrollo del posicionamiento en función de G340/G341 con el ejemplo G17
P
0
Penetración a
profundidad de
trabajo en Z
Plano de mecanizado:
X/Y
P
4
;Activar herramienta, plano X/Y
;Desplazamiento a P0
;Arranque con semicírculo, radio: 13mm,
;Distancia de seguridad frente al plano: 3 mm
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
P
1
G341
P
2
P
3
6FC5398- -0CP10- -2EA0
Línea recta
o círculo
P
4
