Y
Resultado:

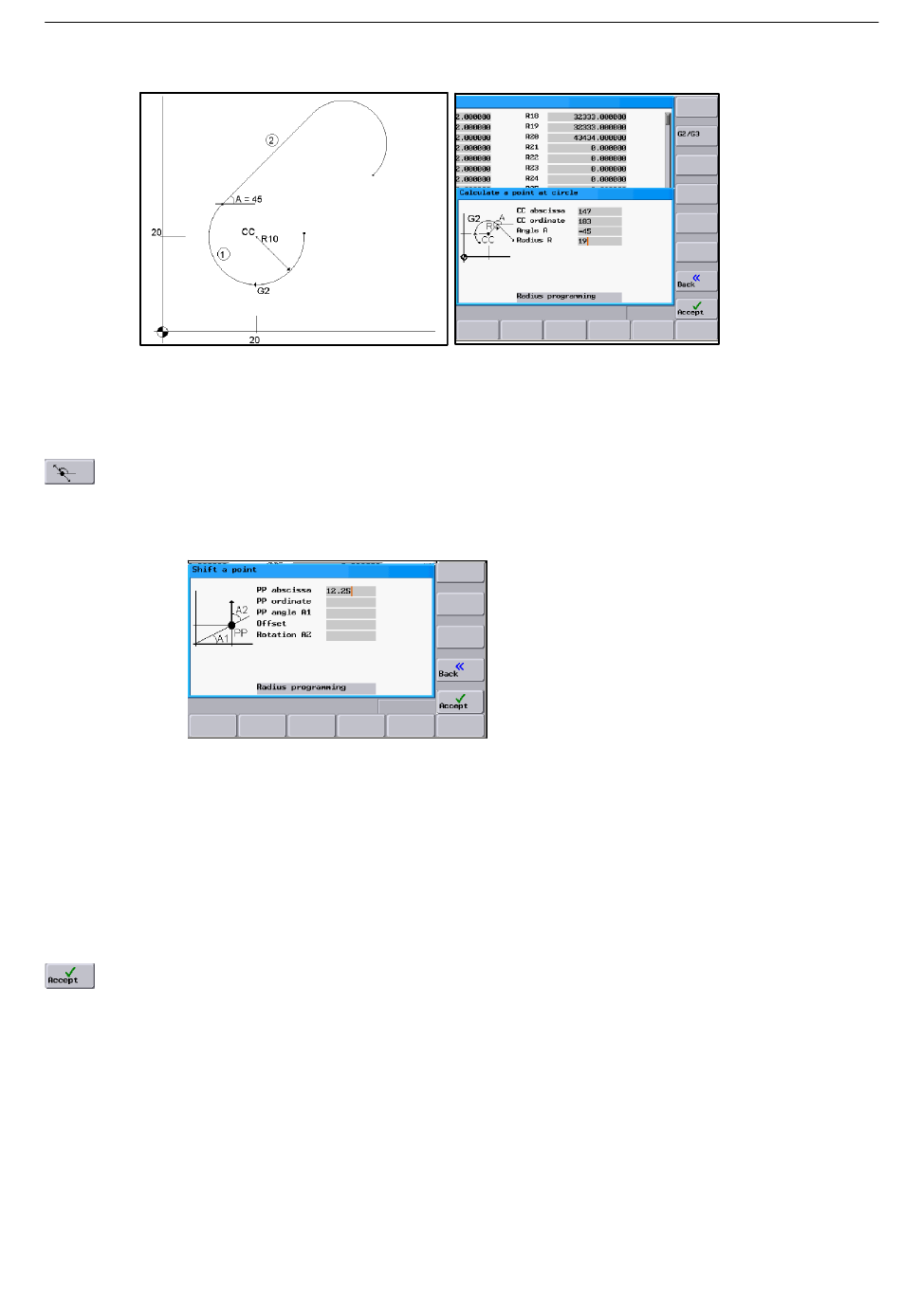

La función calcula las coordenadas cartesianas de un punto en el plano que se tiene que
conectar con un punto (PP) en una recta. Para el cálculo, se tiene que conocer la distancia
entre los puntos y el ángulo de elevación (A2) de la nueva recta generada con relación a la
subida (A1) de la recta existente.
Fig. 1-6
Introduzca las siguientes coordenadas o ángulos:
S Las coordenadas del punto existente (PP)
S El ángulo de elevación de la recta (A1)
S La distancia del nuevo punto con relación a PP (offset)
S El ángulo de elevación de la recta de unión (A2) con relación a A1
Con el pulsador de menú se realiza el cálculo de las coordenadas cartesianas que se copian
a continuación en dos campos de entrada consecutivos. El valor de abscisa se copia al
campo de entrada desde el cual se llamó la función de calculadora y el valor de ordenada al
siguiente campo de entrada.
Si la función se ha llamado desde el editor de programas de pieza, la memorización de las
coordenadas tiene lugar bajo el nombre de eje del plano base.
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
6FC5398- -0CP10- -2EA0
X
X = 12.928
Y = 27.071
Introducción
1.3 Ayudas de entrada
1-19
