Programación
8.3 Movimientos de ejes
Si el avance programado tiene que actuar siempre en la trayectoria del centro de la fresa,
desactive la corrección del avance. Para la conmutación existe el grupo activo modalmente
con CFTCP/CFC (funciones G).
Programación
CFTCP
CFC

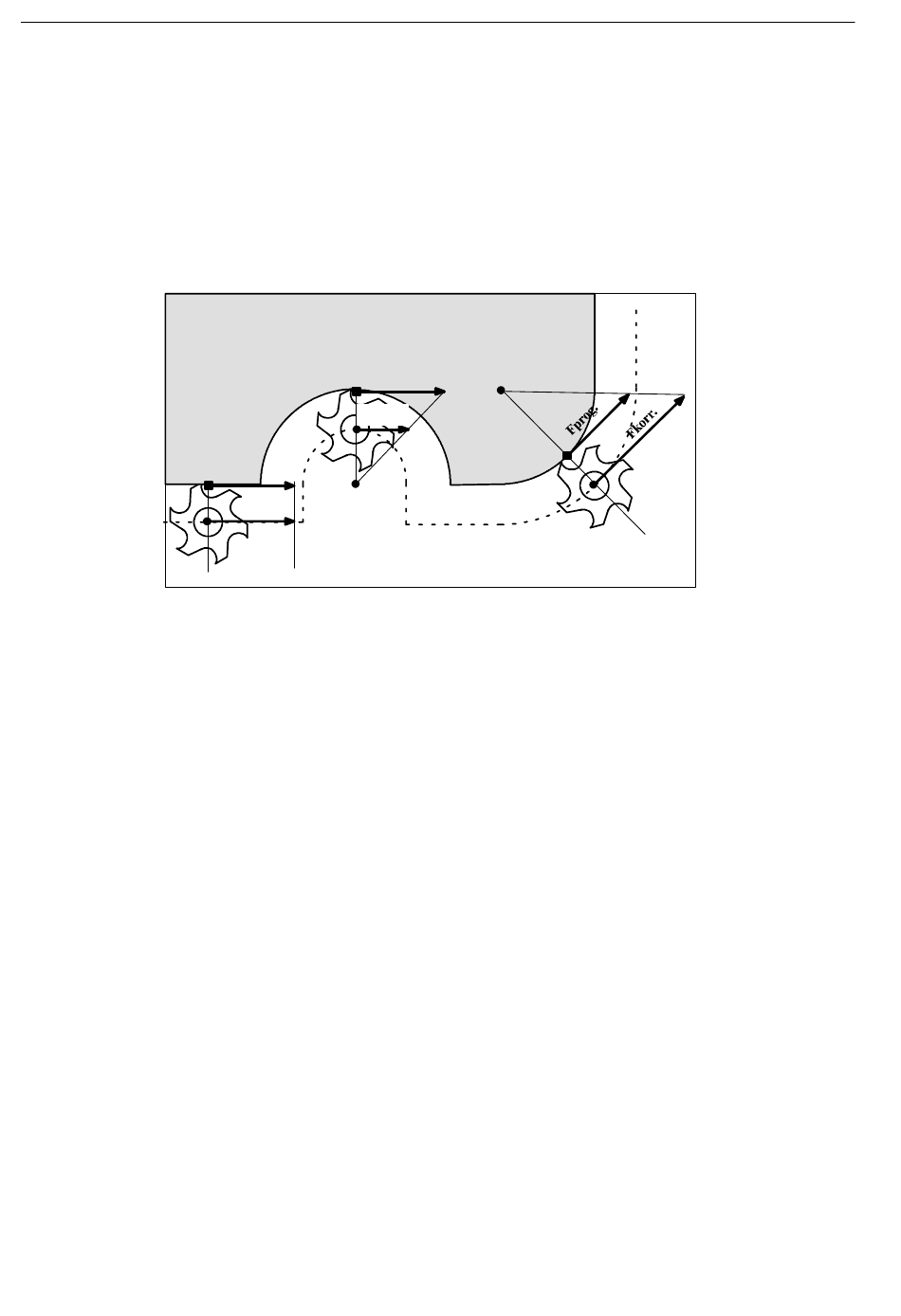

Fig. 8-31
Avance corregido
Mecanizado de círculo exterior:
S
Mecanizado de círculo interior:
S
Ejemplo de programación
N10 G42 ...
N20 CFC ...
N30 G2 X... Y... I... J... F350
N40 G3 X... Y... I... J...
...
N70 CFTCP
8-198
;Corrección del avance DES (el avance programado actúa en el centro de la fresa)
;Corrección del avance con círculo CON
F
prog.
F
corr.
M
F
prog.
F
prog.
F
corr.
Corrección del avance G901 con mecanizado de círculo interior/exterior
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
M
- - Valor de avance programado F
- - Avance corregido en el centro de la fresa
F = F (r
corr. prog. cont
F = F (r
corr. prog. cont
r
:
Radio del contorno
cont
r
:
Radio de la herramienta
wz
;Corrección del radio de la herramienta CON
;Corrección del avance con círculo CON
;Valor del avance actúa en el contorno
;Valor del avance actúa en el contorno
;Corrección del avance DES, el valor del avance
programado actúa en el centro de la fresa
+ r ) / r
wz cont
-- r ) / r
wz cont
6FC5398- -0CP10- -2EA0
