S Tiempo de espera en la profundidad final de taladrado.
S Parada orientada del cabezal en la posición programada en POSS.
S Efectuar trayecto de retirada en 3 ejes a lo sumo con G0.
S Retirada en el eje de taladrado al plano de referencia retrasado en la distancia de seguri-
dad con G0.
S Vuelta al plano de retirada, con G0 (posición inicial de taladrado en los dos ejes del
plano).
Explicación de los parámetros
Parámetros RTP, RFP, SDIS, DP, DPR ver CYCLE81
Z

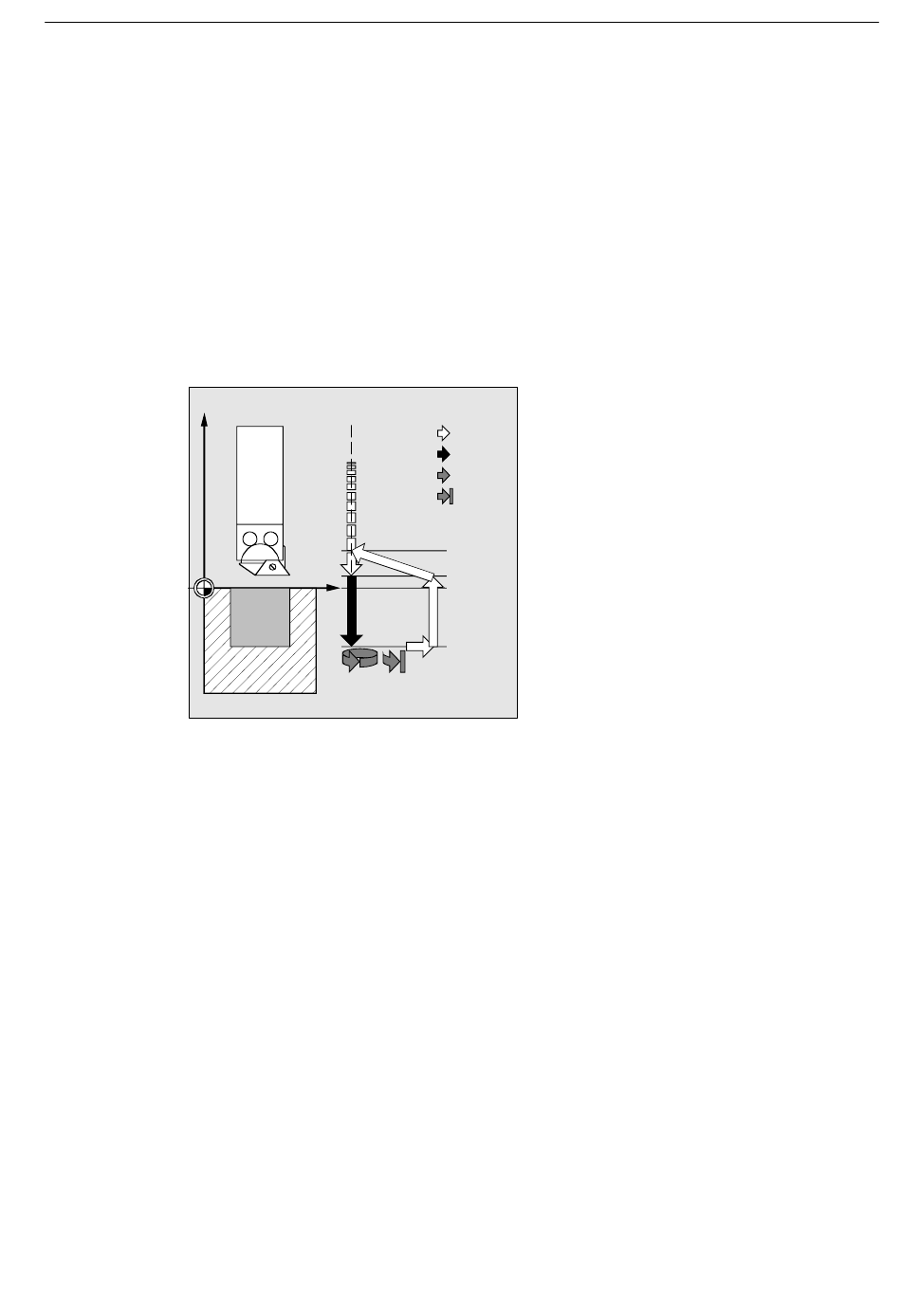

Fig. 9-19
DTB (tiempo de espera)
Bajo DTB se programa en segundos el tiempo de espera en la profundidad final de tala-
drado (rotura de viruta).
SDIR (sentido de giro)
Con este parámetro se determina el sentido de giro bajo el cual se debe mandrinar en el
ciclo. Con otros valores diferentes de 3 ó 4 (M3/M4) se genera la alarma 61102 "No está
programado sentido de giro del cabezal" y el ciclo no se ejecuta.
RPA (distancia de retirada, en el primer eje)
Bajo este parámetro se define un movimiento de retirada en el primer eje (abscisa), que se
efectúa una vez se ha alcanzado la profundidad final de taladrado y ha tenido lugar la pa-
rada orientada del cabezal.
SINUMERIK 802D sl Manejo y programación Fresado (BP--F), Edición 10/2006
6FC5398--0CP10--2EA0
G0
G1
G4
SPOS
RTP
RFP+SDIS
RFP
X
DP=
RFP--DPR
Ciclos
9.4 Ciclos de taladrado
9-295
