Ejemplo de programación
Rosca métrica 5,
paso según tabla: 0,8 mm/vuelta, taladro ya prefabricado:
N10 G54 G0 G90 X10 Y10 Z5 S600 M3 ;Desplaz. posición inicial, cabezal derecha
N20 G63 Z--25 F480
N40 G63 Z5 M4
N50 X... Y... Z...
8.3.9 Interpolación de rosca: G331, G332
Funcionalidad
El requisito es un cabezal con posición regulada y con sistema de medición de desplaza-
miento.
Con G331/G332 se pueden taladrar roscas sin mandril de compensación siempre que la
dinámica del cabezal y del eje lo permita.
Si a pesar de todo se emplea un mandril de compensación, se reducen las diferencias de
recorrido a absorber el mandril de compensación. De este modo es posible un roscado con
macho con una mayor velocidad de giro del cabezal.
Con G331 se rosca, con G332 retorna el macho.
La profundidad de taladrado se define a través de uno de los ejes X, Y, Z; el paso de rosca,
a través del correspondiente I, J o K.
Con G332, se programa el mismo paso que en G331. La inversión del sentido de giro del
cabezal se realiza de forma automática.
La velocidad de giro del cabezal se programa con S; sin M3/M4.
Antes del roscado con macho con G331/G332, el cabezal se tiene que colocar con
SPOS=... en el modo con regulación de posición (ver también apartado 8.4.3 "Posiciona-
miento del cabezal").
Roscado a derechas o a izquierdas
El signo del paso de rosca determina el sentido de giro del cabezal:
Nota:
Un ciclo completo de roscado con macho con interpolación de velocidad se ofrece con el
ciclo estándar CYCLE84.

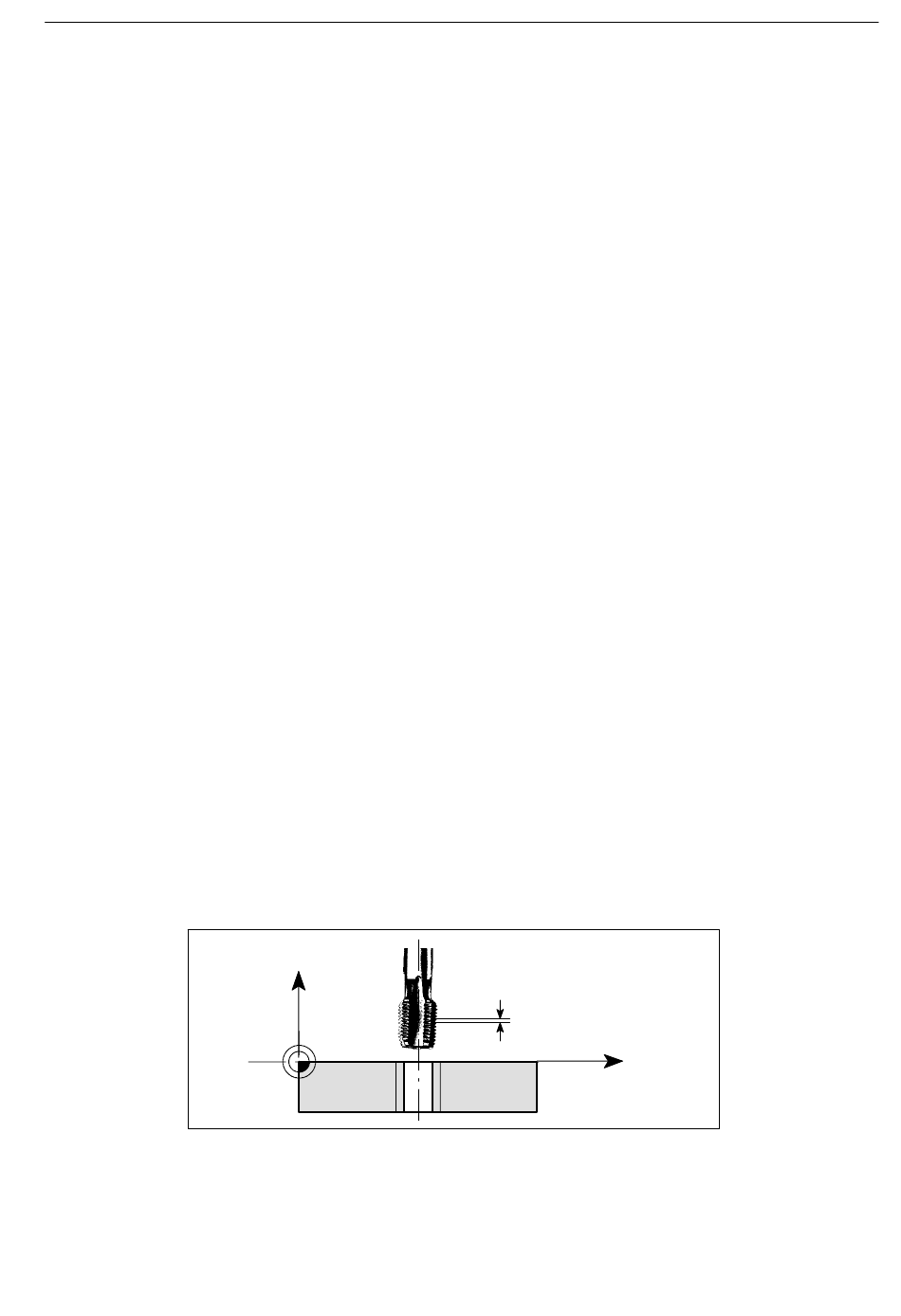

Fig. 8-29
SINUMERIK 802D sl Manejo y programación Fresado (BP- -F), Edición 10/2006
6FC5398- -0CP10- -2EA0
positivo: giro en sentido horario (como en M3)
negativo: giro en sentido antihorario (como en M4)
Z
Roscado con macho con G331/G332
8.3
;Roscado con macho, punto final --25 mm
;Retirada, giro del cabezal a izquierdas
K
X
Programación
Movimientos de ejes
8-191
