Anest Iwata GRAVITY SPRAYGUNS Serie Manual De Instrucciones página 30

WS-400
Series2
PT [BASE & CLEAR]
ADVERTÊNCIAS OUTRAS PRECAUÇÕES
EM CASO DE MAU FUNCIONAMENTO, SUSPENDA IMEDIATAMENTE AS OPERAÇÕES DE
PINTURA PARA PROCURAR A AVARIA. Não utilize o equipamento novamente enquanto o prob-
lema não for resolvido.
NUNCA TENTE DESMONTAR, MODIFICAR OU REPARAR O MÓDULO DIGITAL DPG-1. Em caso
de avaria ou mau funcionamento, entre em contato exclusivamente com o Serviço de Assistência
Técnica da ANEST IWATA.
NUNCA ENTRE NAS ÁREAS DE TRABALHO DOS EQUIPAMENTOS (como robôs, reciprocadores etc.) ENQUANTO ELAS NÃO
TIVEREM SIDO DESATIVADAS. Do contrário, o contato com os maquinários em funcionamento pode causar incêndios e ferimentos.
UTILIZE SEMPRE UM DETERGENTE NEUTRO: cujo valor de pH se encontre entre 6 e 8, para evitar eventuais riscos de
corrosão dos materiais que compõem o produto.
NUNCA UTILIZE OUTROS COMPONENTES OU PEÇAS DE REPOSIÇÃO NÃO ORIGINAIS DA ANEST IWATA.
9. LIGAÇÃO
PARA ALIMENTAR A PISTOLA, UTILIZE SEMPRE AR FILTRADO E SECO. ACONSELHA-SE O
ATENÇÃO
USO DE UM FILTRO COM DESCARGA AUTOMÁTICA DE CONDENSADO E SECADOR.
AO UTILIZAR A PISTOLA PELA PRIMEIRA VEZ APÓS A COMPRA, LIMPE AS PASSAGENS
DO MATERIAL BORRIFANDO UM DETERGENTE COMPATÍVEL PARA REMOVER O ÓLEO
ANTIFERRUGEM.
ENCAIXE FIRMEMENTE O COPO DA GRAVIDADE NA PISTOLA, PARA EVITAR QUE SEU DESEN-
CAIXE REPENTINO DURANTE AS OPERAÇÕES DE PINTURA POSSA PROVOCAR FERIMENTOS
GRAVES.
1. Limpe as passagens de tinta da pistola com um detergente compatível.
2. Encaixe firmemente a tubagem de alimentação do ar à junção de ar G1/4".
3. Encaixe firmemente o copo de gravidade à junção da tinta G1/4".
Encha o copo com a tinta previamente preparada, verifique a vaporização e regule a saída da tinta e a largura do
4.
leque.

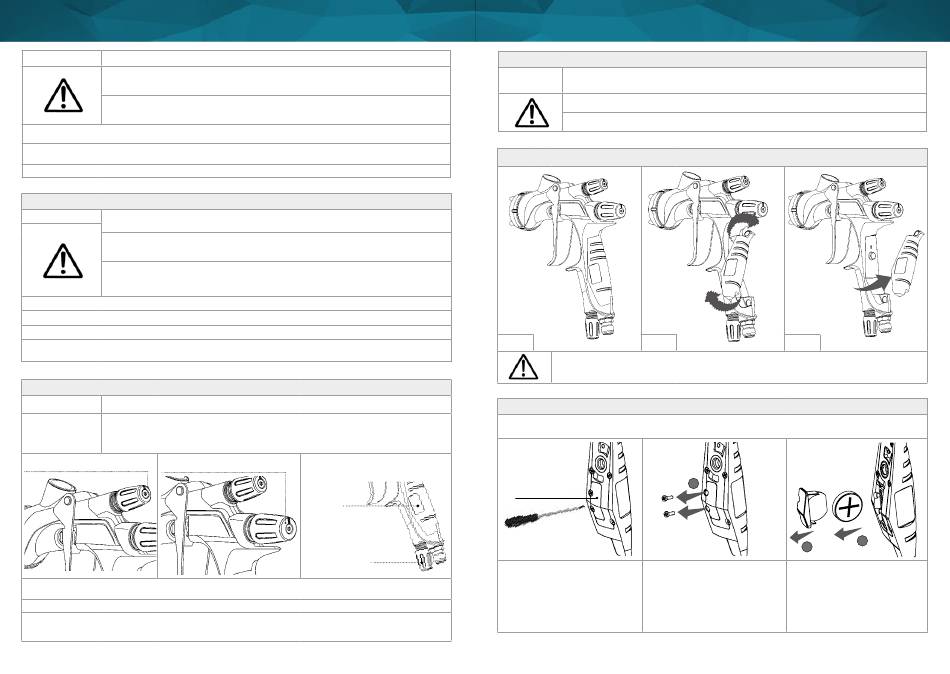

10. COMO REGULAR E OPERAR
WS-400 A pressão do ar sugerida é de 2.0 bar (29 PSI) ou menos.
Para obter a pressão do ar aconselhada de 0.7 bar (10 PSI) dentro do espalhador, primeiro abra por
LS-400 completo o regulador do leque. Em seguida, apertando o gatilho, configure a pressão do ar na porta
de entrada a 1.8 bar (26 PSI).
REGULADOR DO LEQUE REGULADOR DA SAÍDA DE MATERIAL
A viscosidade aconselhada da tinta varia de acordo com as propriedades e as condições da tinta. Recomenda-se 14 a
25 seg./Copo Ford #4.
Calibre a distância de pintura, se possível, em um espaço restrito dentro de 100~250 mm (3.9~9.8 pol.).
A pistola deve ser mantida sempre perpendicular à superfície da peça a ser trabalhada. Além disso, a pistola deve sempre
operar por linhas horizontais. Eventuais deslocamentos da pistola podem provocar uma não-uniformidade da superfície
tratada.
58
- LS-400
Series2
PISTOLAS de GRAVIDADE
REGULADOR DO MANÔMETRO
DE PRESSÃO DIGITAL
TELA
do Manômetro de Pressão
Digital
VÁLVULA DE AR
Gire para regular
WS-400 - LS-400
Series2
[BASE & CLEAR]
11. PRECAUÇÕES DE SEGURANÇA DURANTE A LIGAÇÃO DO MANÔMETRO DE PRESSÃO DIGITAL DPG-1
PARA EVITAR QUALQUER RISCO DE DANIFICAR PERMANENTEMENTE O MÓDULO DPG-1, NUN-
ADVERTÊNCIAS
CA TENTE REMOVER OU DESCONECTÁ-LO ENQUANTO A PISTOLA ESTIVER SOB PRESSÃO.
UTILIZE APENAS E EXCLUSIVAMENTE BATERIAS DE LÍTIO SONY OU MURATA CR1632.
EVITE QUALQUER SITUAÇÃO QUE POSSA EXPOR A BATERIA A UM CURTO-CIRCUITO.
12. PROCEDIMENTO DE DESMONTAGEM DO MÓDULO DIGITAL DPG-1
1 2
EXECUTE O PROCEDIMENTO DE REMONTAGEM NA ORDEM INVERSA
13. COMO SUBSTITUIR A BATERIA DO MANÔMETRO DE PRESSÃO DIGITAL DPG-1
IMPORTANTE: USE EXCLUSIVAMENTE A CHAVE DE FENDA FORNECIDA COM A PISTOLA PARA SOLTAR OS DOIS
PARAFUSOS DA TAMPA DO ALOJAMENTO DA BATERIA.
1 2
Tampa do alojamento
da bateria
IMPORTANTE: PARA REMOVER Remova os dois parafusos da tampa do
A BATERIA DO MANÔMETRO
alojamento da bateria.
DE PRESSÃO DIGITAL, NÃO
DESMONTE NENHUM OUTRO
COMPONETE ALÉM DA TAMPA DO
SEU ALOJAMENTO, CONFORME
MOSTRADO NA FIGURA ACIMA.
Series2
PISTOLAS de GRAVIDADE
3
3
1
3
2
Extraia, na ordem, primeiro a tampa do
alojamento, e depois a bateria descar-
regada a ser substituída.
PT
59
