3.3.5 Instalación del sensor Promag L
¡Nota!
Los pernos de fijación, las tuercas, las juntas de cierre, etc. no están incluidos en el volumen de
suministro; el usuario tiene que procurárselos por su cuenta.
El sensor está diseñado para ser instalado entre las dos bridas de la tubería.
• Tenga en cuenta los pares de apriete que se indican en la página → ä 38
• Tenga en cuenta las instrucciones de instalación si se emplean discos de puesta a tierra.
• Para cumplir con las especificaciones del dispositivo, se requiere una instalación concéntrica en la
zona de medición.

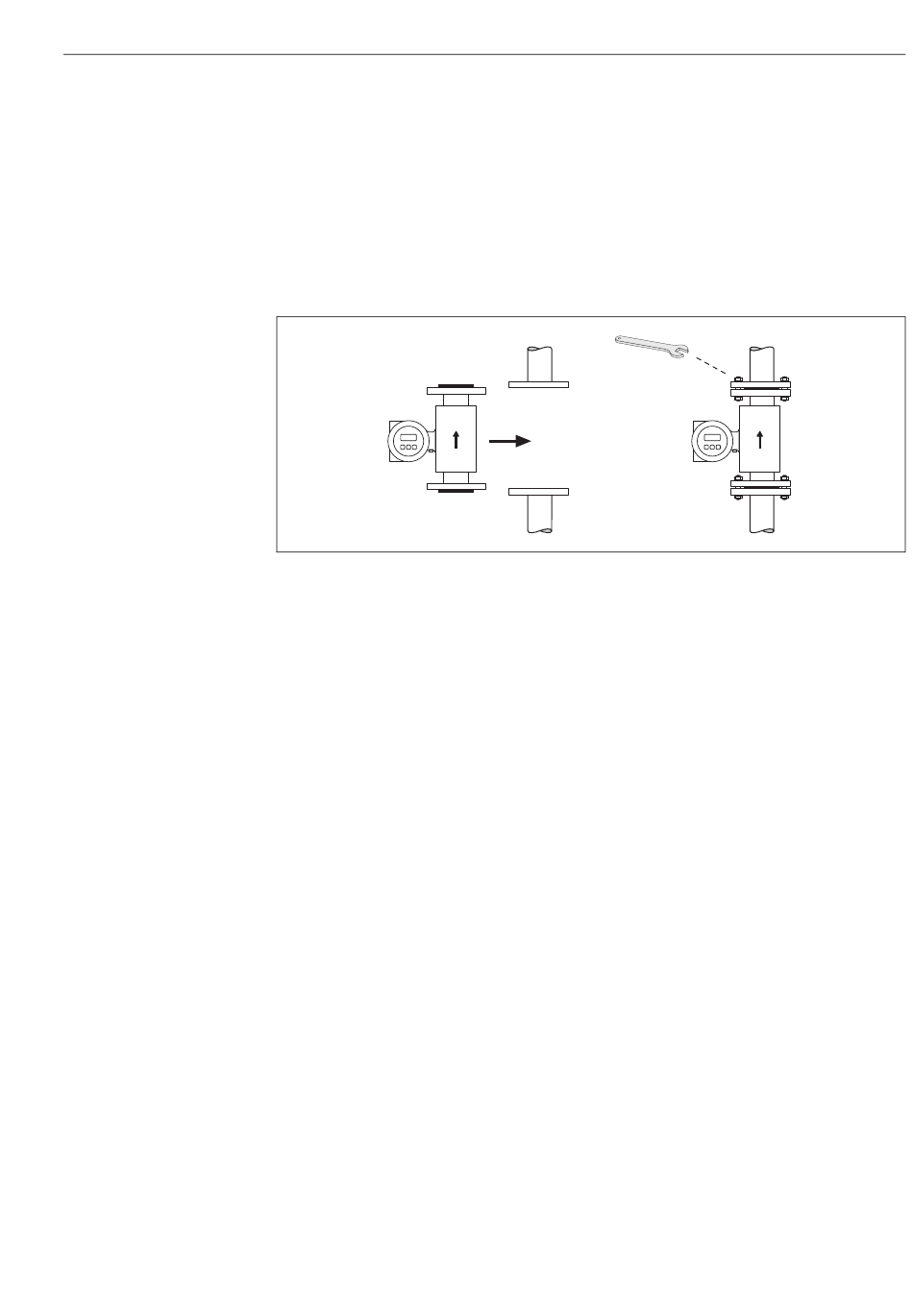

Fig. 23: Instalación del sensor Promag L
Juntas de estanqueidad
Tenga en cuenta lo siguiente cuando instale juntas de estanqueidad:
• No se requieren juntas de estanqueidad.
• En el caso de bridas DIN, utilice únicamente juntas conformes a EN 1514-1.
• Asegúrese de que las juntas no tapan parte de la sección transversal de la tubería.
¡Atención!
¡Riesgo de cortocircuito!
No utilice juntas de material electroconductor como el grafito. Se podría formar, dentro del tubo de
medición, una capa conductora capaz de establecer un cortocircuito con la señal de medida.
Cable de puesta a tierra
• Si fuera necesario, puede pedir como accesorio un cable de puesta a tierra especial para la
igualación de potencial (→ ä 77).
• Puede encontrar información sobre la igualación de potencial e instrucciones detalladas para el
montaje con cables de puesta a tierra en la → ä 55.
Instalación
a0004296
