Localización y reparación de fallos
92
9.6.3

Reemplazo del electrodo

El sensor Promag W (DN 350 a 2000; 14" a 78") puede adquirirse opcionalmente en una versión
en la que los electrodos de medición son reemplazables. El diseño de esta versión permite
reemplazar electrodos de medición o limpiarlos en las condiciones del proceso.
1
8
11
6
9

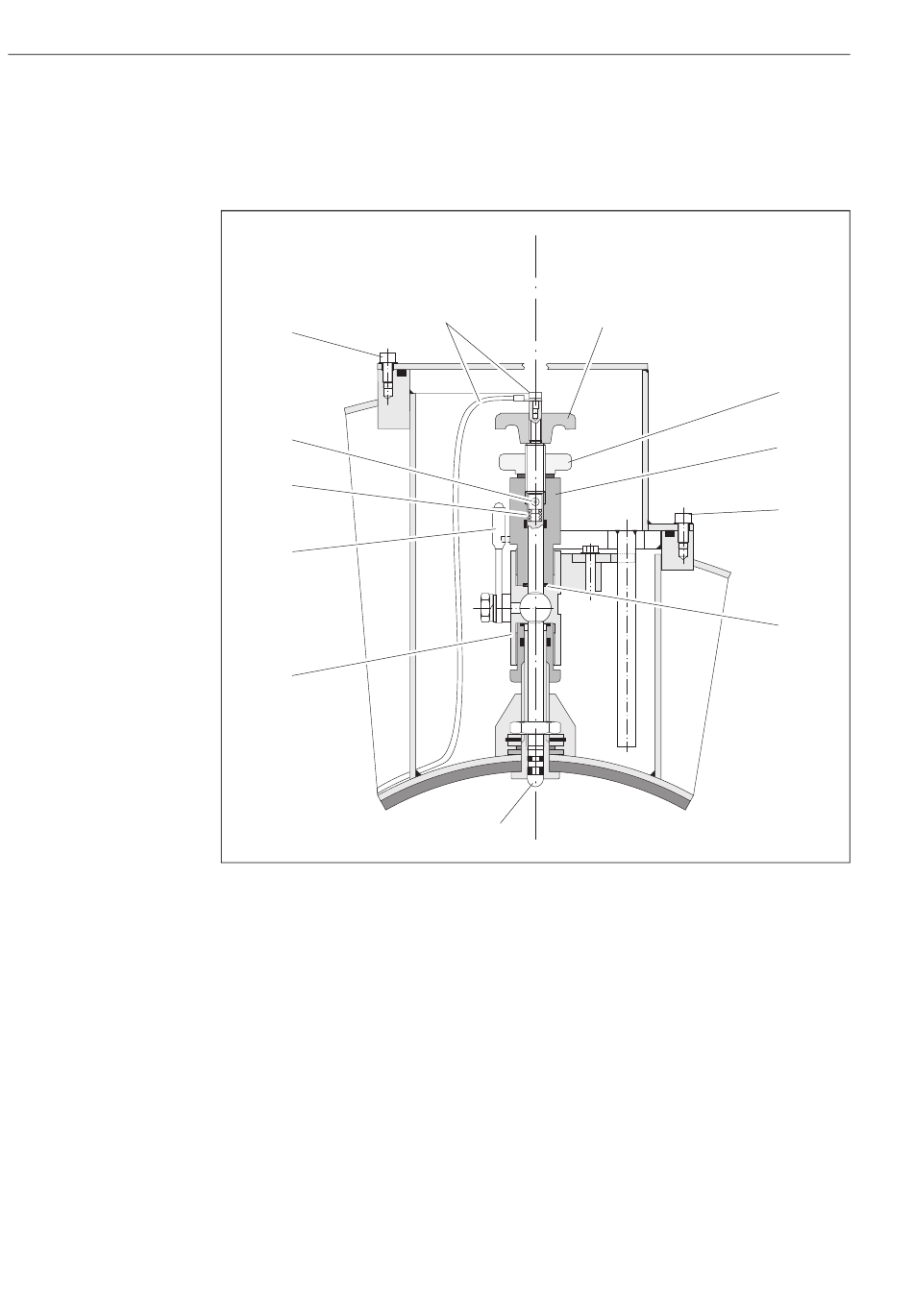

Fig. 56: Aparato para sustituir los electrodos de medición reemplazables
Vista A = DN 1200 a 2000 (48" a 78")
Vista B = DN 350 a 1050 (14" a 42")
1 Tornillo Allen
2 Agarradera
3 Cable del electrodo
4 Tuerca moleteada
5 Electrodo de medición
6 Llave de paso (válvula esférica)
7 Cilindro de sujeción
8 Pasador de bloqueo (de la agarradera)
9 Alojamiento de la válvula esférica
10 Junta (cilindro de sujeción)
11 Resorte helicoidal
A
3
5
B
2
Endress+Hauser
Promag 50
4
7
1
10
a0004447
