SECCIÓN 8. MANTENIMIENTO Y SERVICIO TÉCNICO

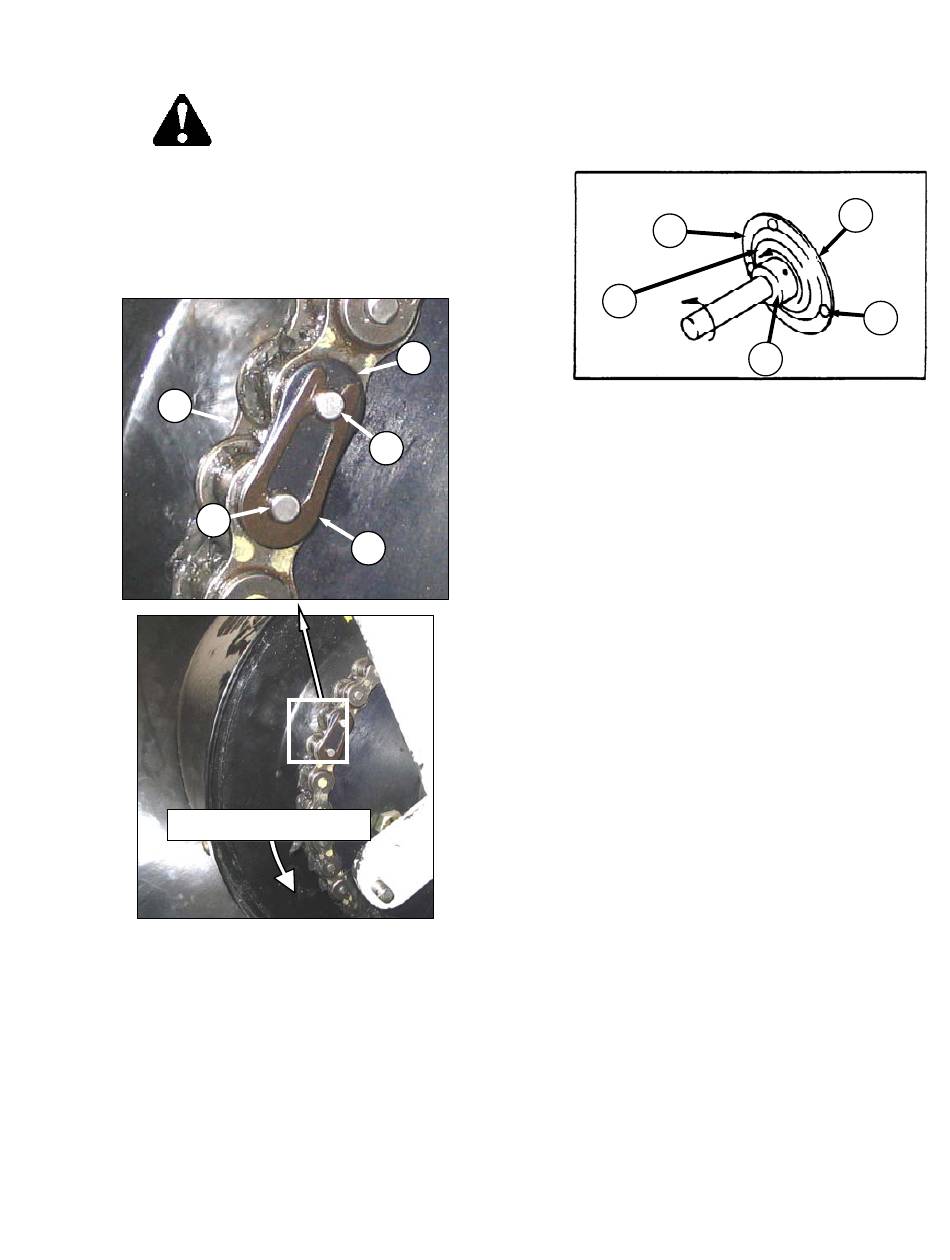

8.3.2 Instalación de la Cadena de Rodillo
PRECAUCIÓN
Detenga el motor y retire la llave de
ignición antes de abandonar el asiento del
Operador por algún motivo. Un niño o
inclusive una mascota podrían activar una
máquina.
a. Ubique los extremos de la cadena en el piñón.
A
D
DIRECCIÓN ROTACIÓN
b. Instale un perno conector (A) en la cadena,
preferentemente del lado trasero del piñón.
c. Instale el conector (B) sobre los pernos.
d. Instale el eslabón de unión de clip (C) sobre el
perno delantero (D) con la parte cerrada de la
unión en dirección a la rotación del engranaje.
e. Ubique una pata del eslabón de unión en la
ranura del perno trasero (E).
f. Presione la otra pata de la unión sobre la cara
del perno trasero (E) hasta que se deslice
dentro de la ranura. No presione la unión a lo
largo desde el extremo cerrado.
Formulario 169804
g. Asegúrese que la unión esté asentada en las
8.3.3 Instalación de Cojinetes Sellados
a. Limpie el eje y pinte con anti-óxido.
B
b. Instale una brida
E
c. Instale (pero no ajuste) los bulones de la brida
C
d. Cuando el eje esté correctamente ubicado, fije
e. Ajuste los bulones de la brida.
f.
111
ranuras de los pernos.
H
G
(F), el cojinete (G), una
segunda brida (H) y anillo de traba (J).
NOTA
El excéntrico de bloqueo solo se
encuentra de un lado del cojinete.
(K).
el anillo de traba con un golpe.
NOTA
El anillo debe ser fijado en la misma
dirección en la que rota el eje. Ajuste
el tornillo instalado en el anillo.
Afloje los bulones de la brida en la unión del
cojinete una vuelta y vuelva a ajustar. Esto
permitirá que el cojinete se alinee.
F
K
J
