SECCIÓN 8. MANTENIMIENTO Y SERVICIO TÉCNICO
8.6 SISTEMA ELÉCTRICO
a. Utilice cinta aisladora y sujetadores de cable
según sea necesario para evitar que los cables
se arrastren o rocen.
b. Mantenga las luces limpias y reemplace las
lámparas defectuosas.

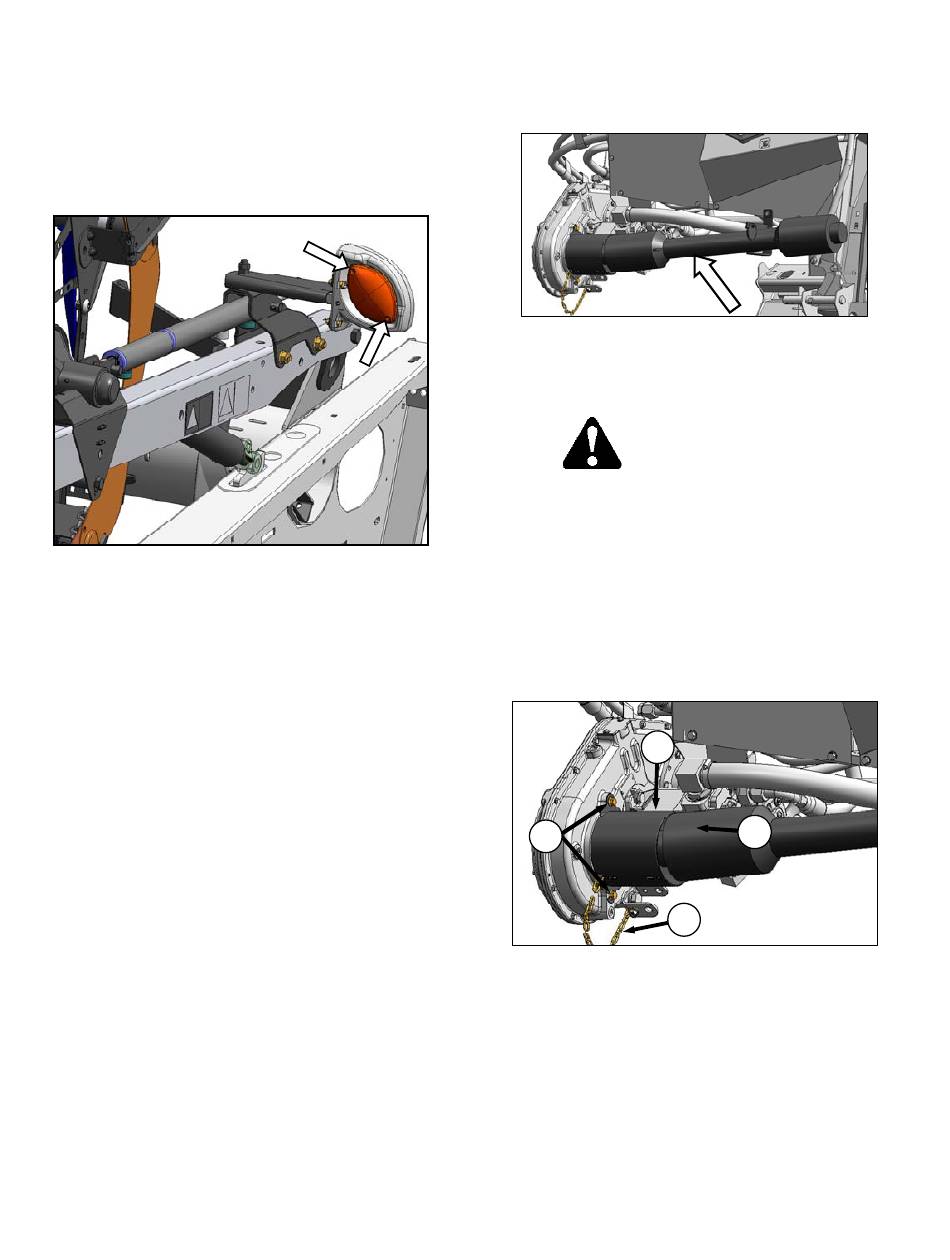

c. Para reemplazar las lámparas:
1. Utilizando un
extraiga los tornillos y retire la lente de
plástico.
2. Reemplace la lámpara y vuelva a colocar la
lente plástica y los tornillos.
Número de Pieza para Lámpara:
Utilice Pieza Número #1156 para las
lámparas de
Número # 1157 para lámpara trasera
roja (opcional de auto-tráiler).
#1156 es de 21W (12V)
#1157 es de 21/5W (12V)
Formulario 169804
destornillador Phillips,
NOTA
distancia ámbar y
8.7 TRANSMISIÓN PRINCIPAL
8.7.1 Remoción del Cardán
El cardán
ensamblado al adaptador y
utiliza se almacena en un gancho que viene
equipado a ese fin.
Apague el motor y retire la llave de la
ignición antes de retirarse del asiento del
Operador por cualquier motivo. Un niño o
inclusive una mascota podrían accionar la
máquina.
a. Si el adaptador
cosechadora,
cosechadora tirando del collar de desconexión
rápida para liberar el yugo en el eje de la
cosechadora.
A
b. Retire las dos tuercas (A) que acoplan el
blindaje protector (B) a la caja reductora.
c. Deslice el blindaje sobre la cubierta protectora
de poliuretano del cardán para exponer el
mecanismo de desconexión rápida en la caja
reductora. No desconecte la cadena de
sujeción (C).
d. Tire del collar de desconexión rápida para
liberar el yugo del cardán y tire del cardán para
extraerlo del eje.
136
por lo general permanece
cuando no se
PRECAUCIÓN
está acoplado
retire el cardán
B
C
C
(continúa en la siguiente página)
a la
de la
Revisión A
