SECCIÓN 8. MANTENIMIENTO Y SERVICIO TÉCNICO
8.12.4 Piñón de la Transmisión del
Molinete
8.12.4.1 Remoción: Piñón de Transmisión
a. Retire la/s cubierta/s de transmisión del
molinete. Remítase a la Sección 8.12.4 Cadena
de Transmisión del Molinete.
b. Afloje la tensión de la cadena (A). Vea la
Sección 8.12.4.1 Regulación de la Tensión.

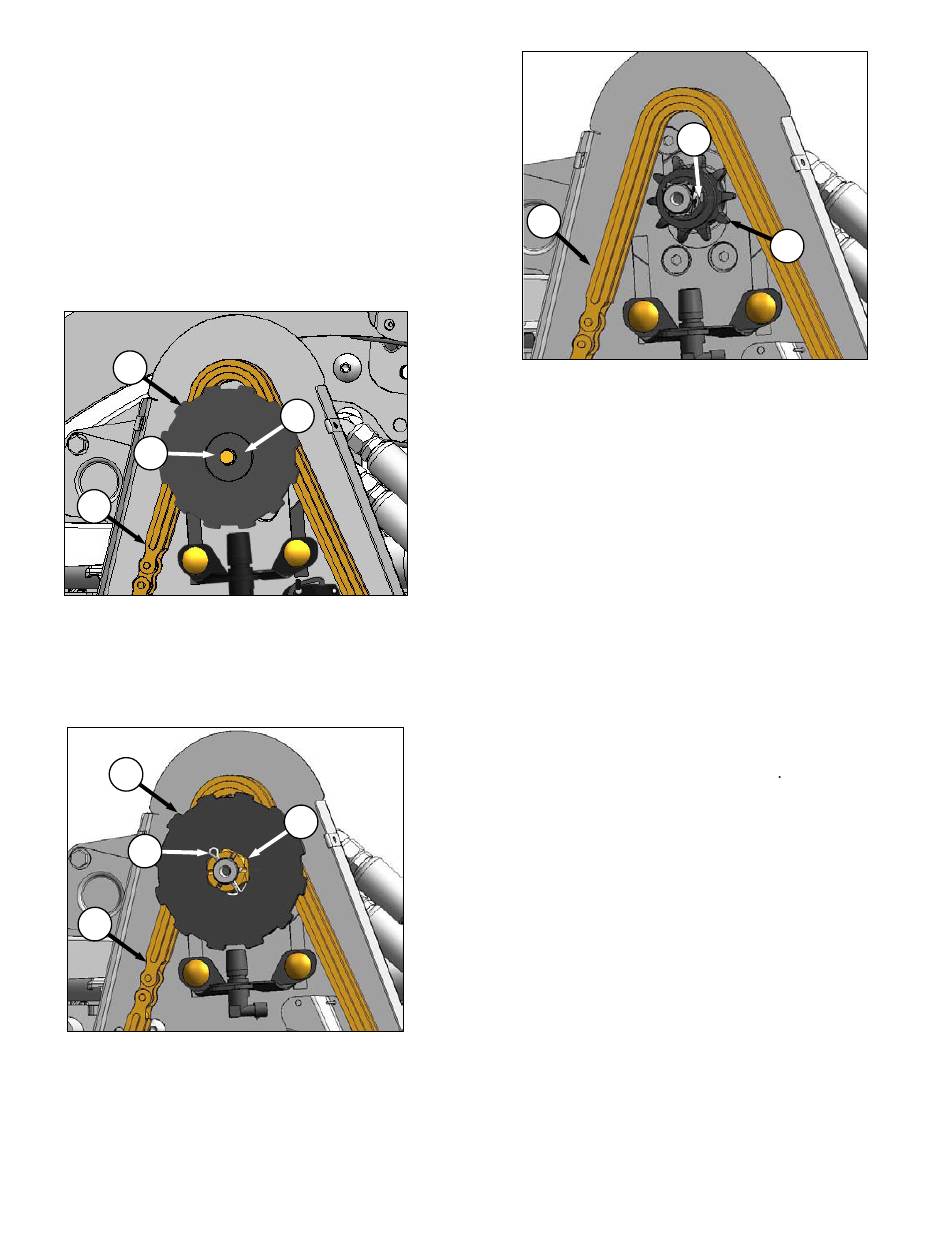

c. Si se trata de un mando de TORQUE
ESTÁNDAR:
D
B
A
1. Retire el bulón (B), la arandela de traba y la
arandela plana (C).
2. Retire el disco de sensor de velocidad (D)
(de estar provisto).
d. Si se trata de un mando de TORQUE ALTO:
G
E
A
1. Retire la clavija hendida (E) y la tuerca
ranurada (F) y la arandela plana.
2. Retire el disco de sensor de velocidad (G)
(de estar provisto).
Formulario 169804
C
F
172
A
e. Deslice la cadena (A) y extráigala del piñón de
transmisión (H).
f. Retire el piñón del eje.
IMPORTANTE
No utilice barra de palanca y/o
martillo para retirar el piñón. Esto
dañará el motor. Utilice un extractor
si el piñón no sale solo a mano.
8.12.4.2 Instalación: Piñón de Transmisión
a. Alinee la ranura en el piñón (H) con llave (J) en
el eje y deslice un piñón nuevo sobre el eje.
b. Deslice la cadena (A) sobre el piñón de
transmisión.
c. Coloque el disco sensor de velocidad (D) (de
ser el caso) sobre el eje.
d. Si se trata de un mando de TORQUE ALTO:
1. Coloque la tuerca ranurada (F) y apriete a
10 - 20 libras-pulg. (1.1 - 2.2 N m).
2. Coloque la clavija hendida (E).
tuerca a la ranura siguiente si es necesario.
e. Si se trata de un mando de TORQUE
ESTÁNDAR:
1. Coloque la arandela plana (C), la arandela
de traba y el bulón (B).
2. Ajuste el bulón a 18 libras- pie (24 N.m).
f. Ajuste la cadena. Vea la Sección 8.12.4.1
Regulación de la Tensión.
g. Vuelva a colocar la/s cubierta/s del mando. Vea
la Sección 8.12.4 Cadena de Transmisión del
Molinete.
J
H
Ajuste la
