MacDon FlexDraper FD75 Manual Del Operador página 39

H
F
G

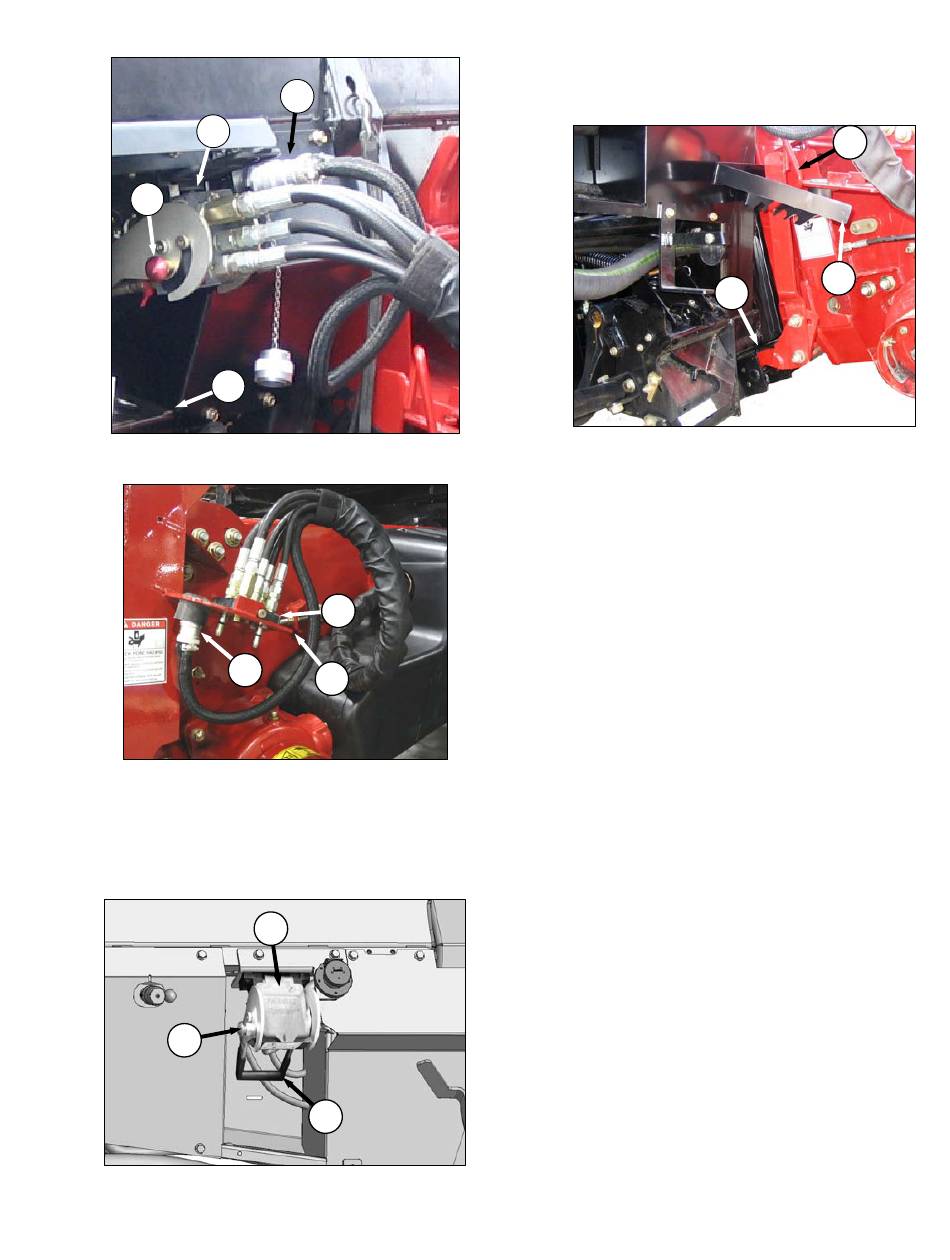

d. Retire el arnés eléctrico (E) y vuelva a colocar
la cubierta.
E
e. Presione el botón-traba (F) y tire de la manija
(G) para liberar el acoplamiento (H). Ubique el
acoplamiento (H) sobre la placa de almacenaje
(J) en la cosechadora.
f. Ubique el arnés eléctrico (E) en el espacio de
almacenaje en la placa (J).
F
Formulario 169804
SECCIÓN 7. OPERACIÓN CASE IH
E
H
J
K
G
g. Empuje la manija (G) a su posición cerrada
hasta que escuche que el botón (F) salta.
Cierre la cubierta (K).
h. Levante la palanca (L) tire y baje la manija (M)
para soltar la traba entre el adaptador y el
embocador (N).
i. Baje el embocador hasta que se desenganche
del soporte del adaptador.
j. Retroceda
alejándose del adaptador.
37
M
L
N
lentamente la cosechadora
Revisión A
