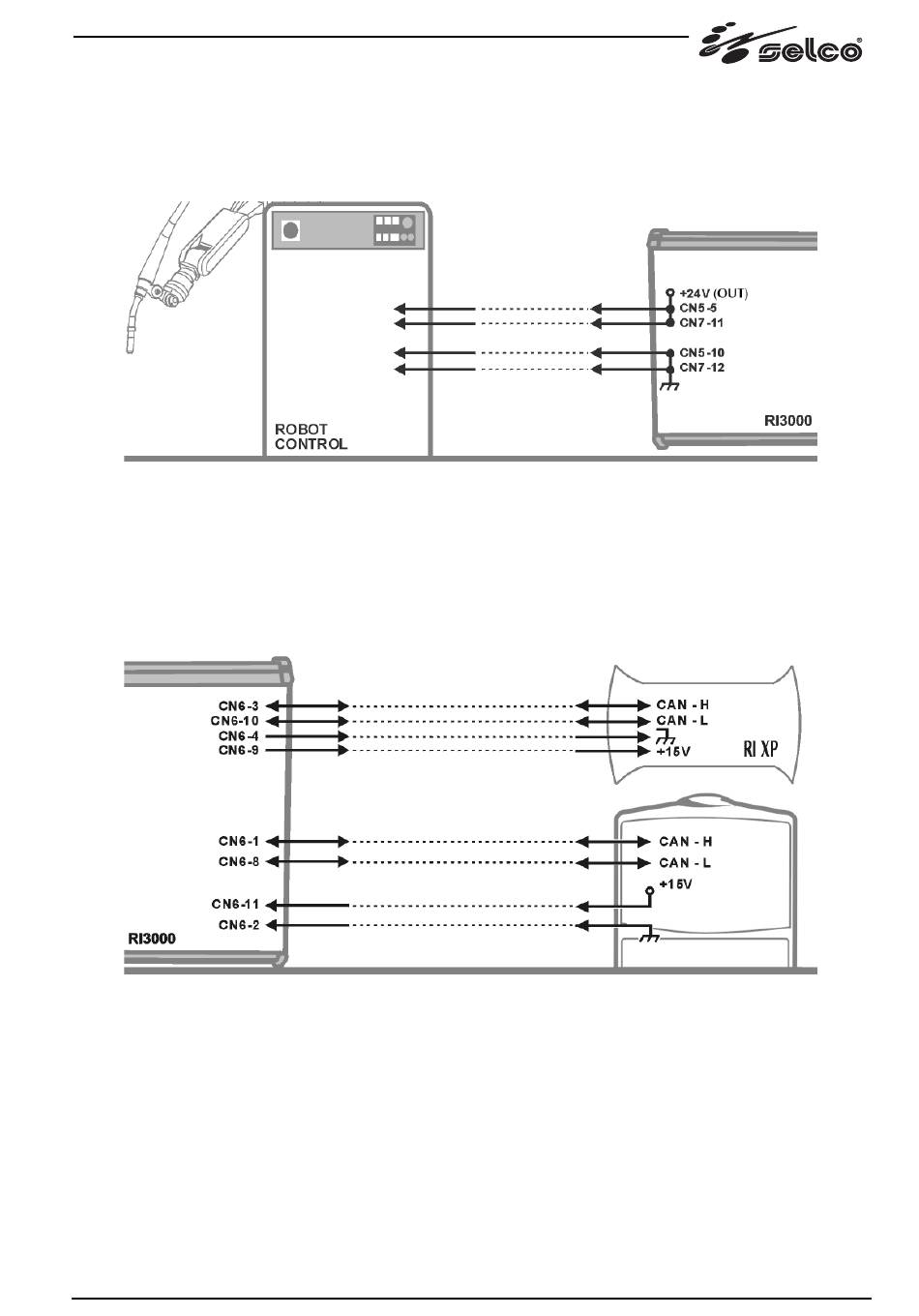

4.3 Versorgung der Hilfskreise für digitale Ein- und Ausgänge (Verbinder CN5/CN7)
Gefilterte und geschützte Versorgungen
CN5-5 +24V Gleichspannung (OUT)
CN7-11 +24V Gleichspannung (OUT)
CN5-10 Massekontakt
CN7-12 Massekontakt

4.4 Kommunikation per CAN BUS (Verbinder CN6)

CN6-1 Signal CAN-H
CN6-2 Massekontakt
CN6-8 Signal CAN-L
CN6-9 +15V Gleichspannung
CN6-3 Signal CAN-H
CN6-4 Massekontakt
CN6-10 Signal CAN-L
CN6-11 +15V Gleichspannung
