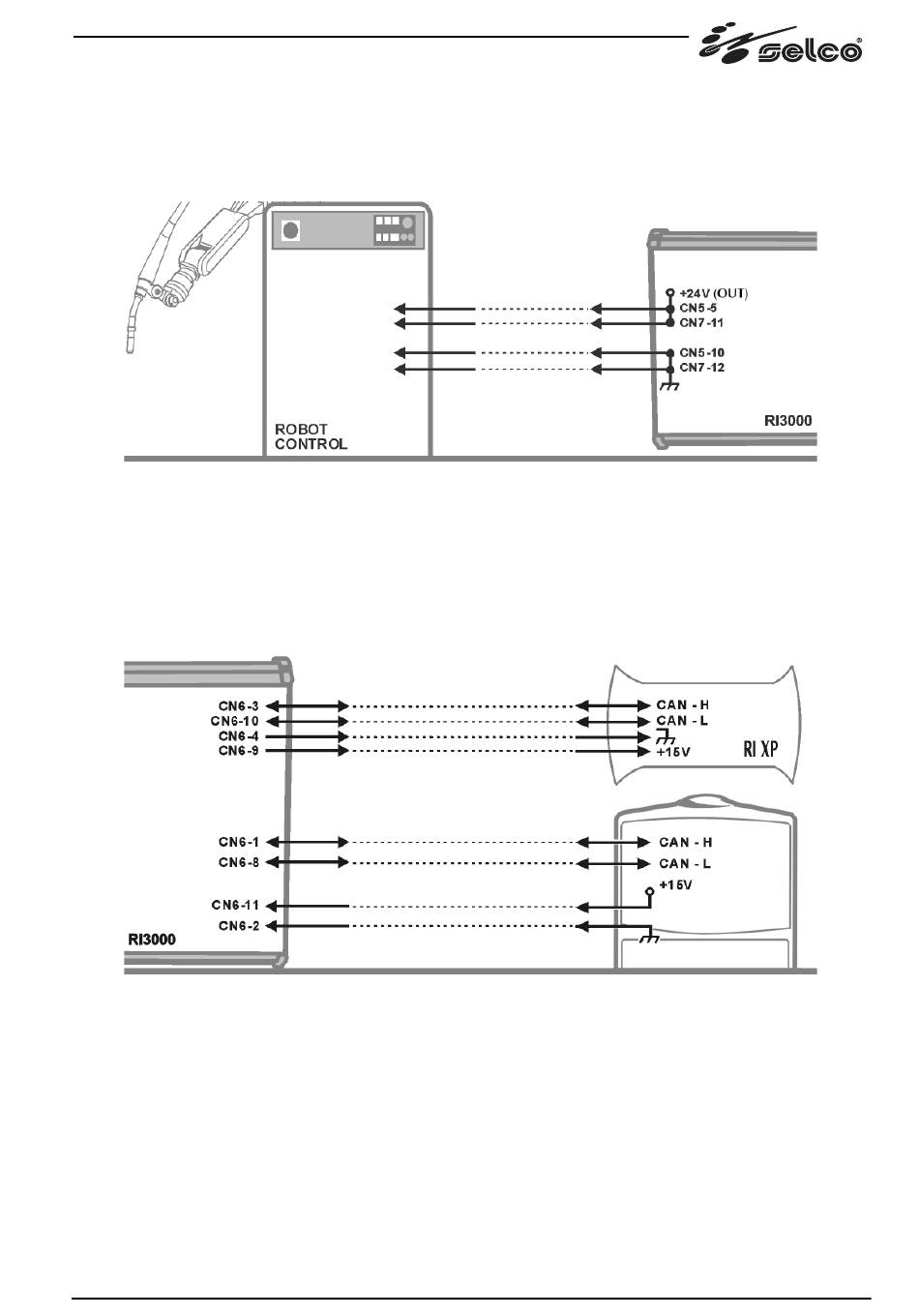

4.3 Alimentazione ausiliarie per ingressi e uscite digitali (connettore CN5/CN7)

Alimentazioni filtrate e protette
CN5-5 Tensione continua a +24V (OUT)
CN7-11 Tensione continua a +24V (OUT)
CN5-10 Contatto di massa
CN7-12 Contatto di massa

4.4 Comunicazione via CAN BUS (connettore CN6)

CN6-1 Segnale CAN-H
CN6-2 Contatto di massa
CN6-8 Segnale CAN-L
CN6-9 Tensione continua a +15V
CN6-3 Segnale CAN-H
CN6-4 Contatto di massa
CN6-10 Segnale CAN-L
CN6-11 Tensione continua a +15V
