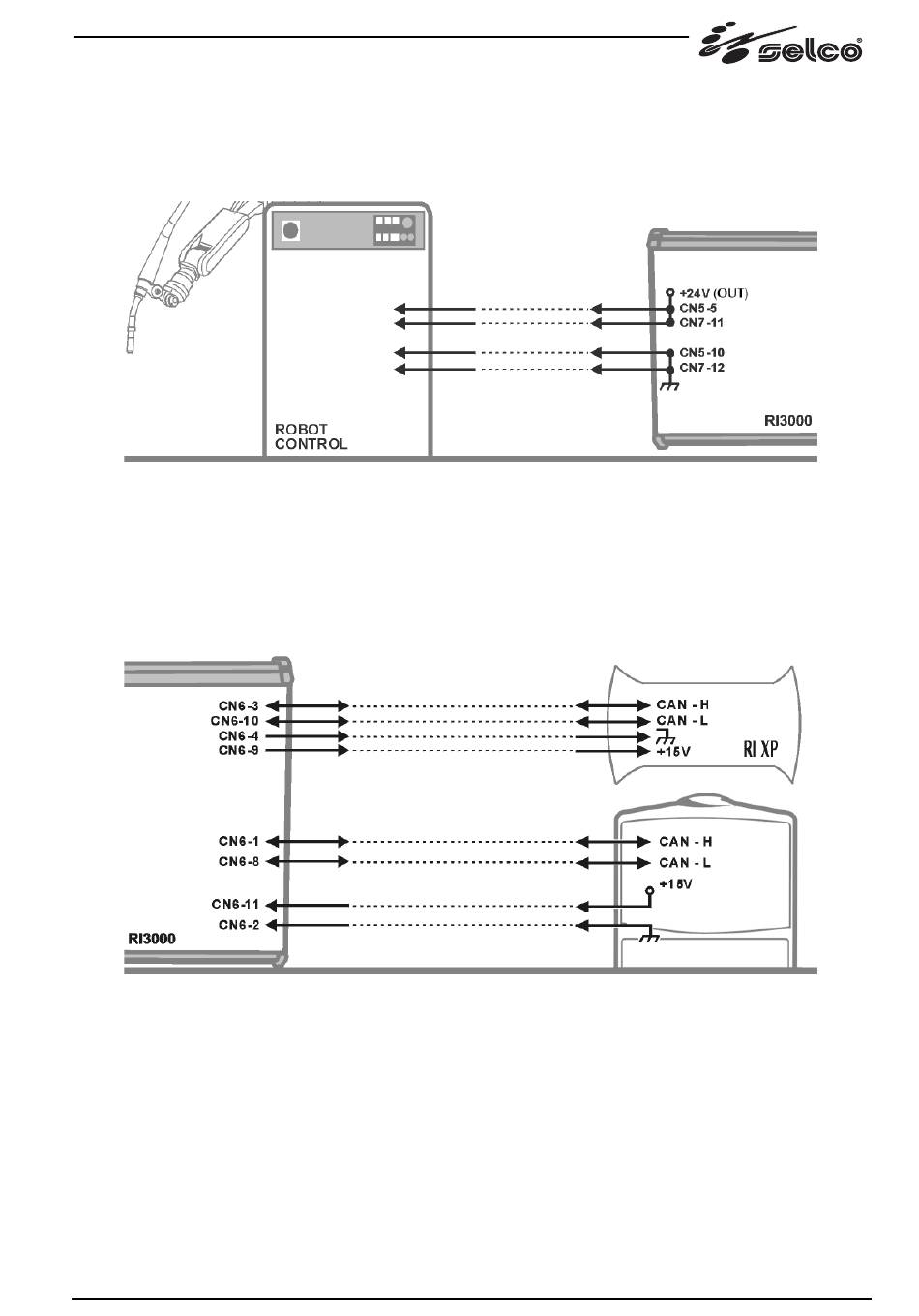

4.3 Alimentation des auxiliaires pour les entrées et les sorties numériques (connecteur CN5/CN7)
Alimentations filtrées et protégées
CN5-5 Tension continue en +24V (OUT)
CN7-11 Tension continue en +24V (OUT)
CN5-10 Contact de masse
CN7-12 Contact de masse

4.4 Communication par CAN BUS (connecteur CN6)

CN6-1 Signal CAN-H
CN6-2 Contact de masse
CN6-8 Signal CAN-L
CN6-9 Tension continue en +15V
CN6-3 Signal CAN-H
CN6-4 Contact de masse
CN6-10 Signal CAN-L
CN6-11 Tension continue en +15V
