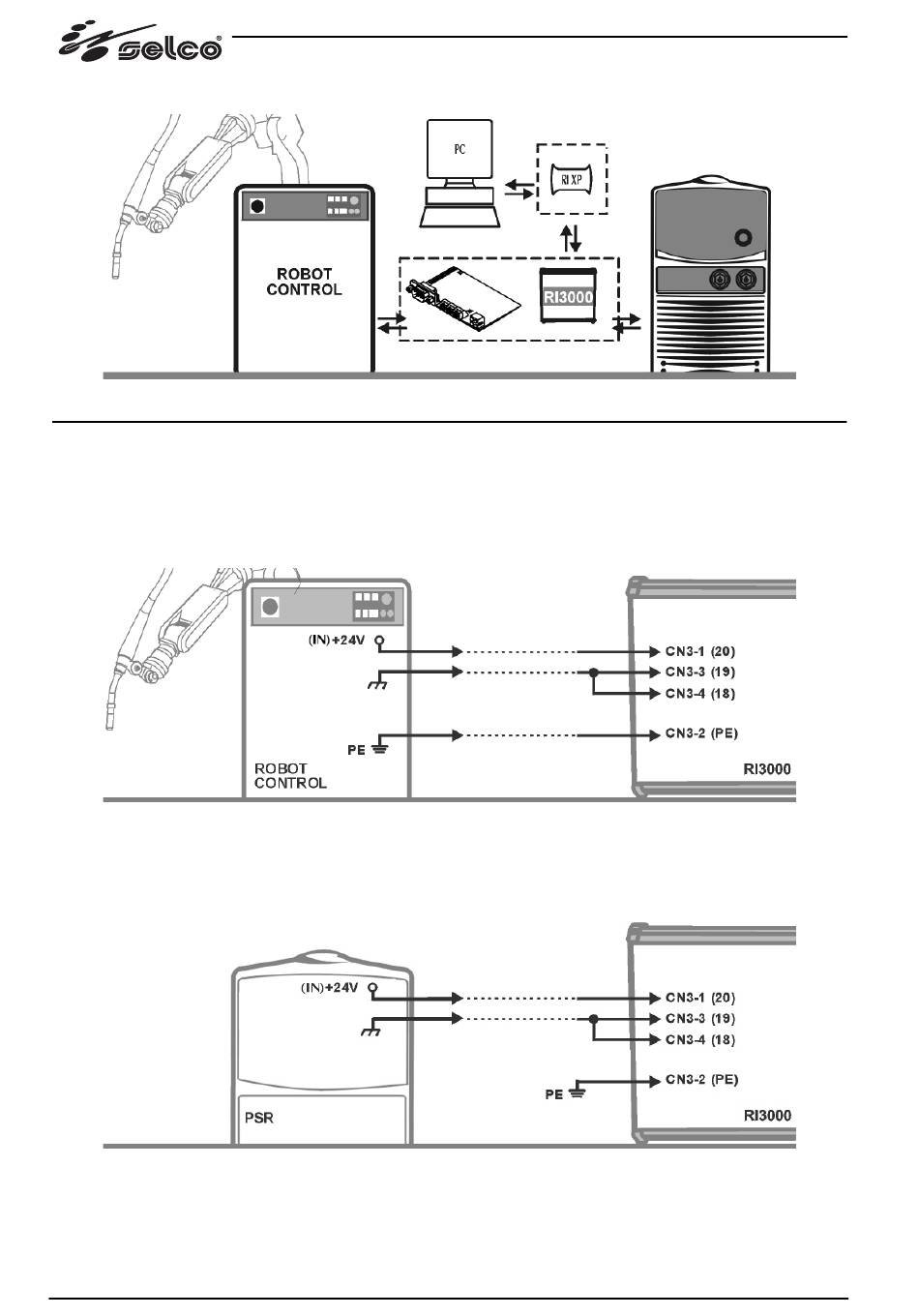

3.1 Configurazione "Weld@Net"

4 CONNESSIONE CABLAGGI

Con l'RI3000 vengono forniti i cablaggi, i connettori e gli appositi pin per il collegamento dell'interfaccia robot.

4.1 Alimentazione RI3000 (connettore CN3) - CABINET ROBOT

CN3-1 Filo 20
CN3-2 Filo Giallo verde
CN3-3 Filo 19
CN3-4 Filo 18

4.2 Alimentazione RI3000 (connettore CN3) - Genesis PSR

CN3-1 Filo 20
CN3-2 Filo Giallo verde
CN3-3 Filo 19
CN3-4 Filo 18
8
Collegare ad una tensione continua di +24V (IN)
Collegare al contatto di terra (PE)
Collegare al contatto di massa
Collegare al contatto di massa
Collegare ad una tensione continua di +24V (IN)
Collegare al contatto di terra (PE)
Collegare al contatto di massa
Collegare al contatto di massa
