3. Vorbereitung des Ersatzteilaustauschs

3.1. Benötigtes Werkzeug
• Plektron-Werkzeug
• Schraubendreher (Kreuzschlitz Gr. 0) – Nicht mitgeliefert
• Kompatibles (und funktionierendes) Visualisierungsgerät – Nicht mitgeliefert
Das Plektron-Werkzeug ist im Lieferumfang der Ersatzteilkits enthalten (siehe Abschnitt
1.5 Ersatzteile).

4. Austausch von Ersatzteilen

Dieser Abschnitt behandelt den Austausch des Schnittstellen-Moduls der
Visualisierungseinheit (VDI-Platine).
WARNHINWEISE
• Trennen Sie die Visualisierungseinheit vor dem Austausch von Ersatzteilen immer
von der Stromversorgung, um das Risiko von Stromschlägen zu vermeiden.
SICHERHEITSHINWEISE
• Um eine Beschädigung der elektrischen Komponenten zu vermeiden,
verwenden Sie beim Zerlegen, Austauschen eines Ersatzteils und Zusammenbau
der Visualisierungseinheit immer einen ESD-Schutz.
• Um eine Fehlfunktion des Geräts zu vermeiden, verwenden Sie nur von Ambu
gelieferte Ersatzteile. Ersatzteile dürfen nicht verändert werden.

4.1. Austausch der VDI-Platine

Ambu® aBox™ 2 – Schnittstellenmodul für
Visualisierungseinheit – Grau-Leer-Grün
Graue VDI-Platine für Visualisierungsgerät
(VDI-Platine)
Grüne VDI-Platine für Visualisierungsgerät
(VDI-Platine)
Frontabdeckung, inkl. Farbring (grau) und
USB-Abdeckung
56

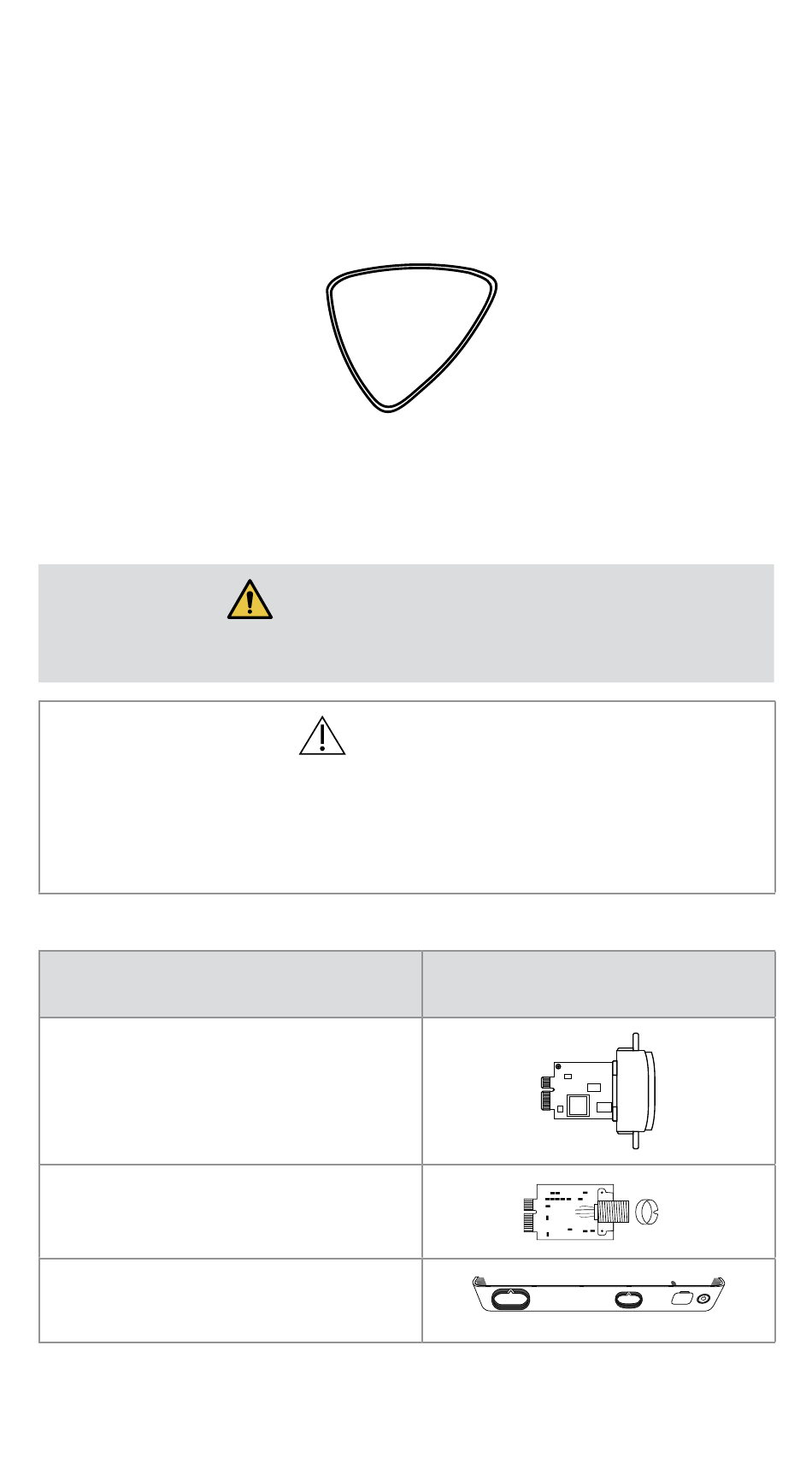

Abbildung 3 Plektron-Werkzeug
