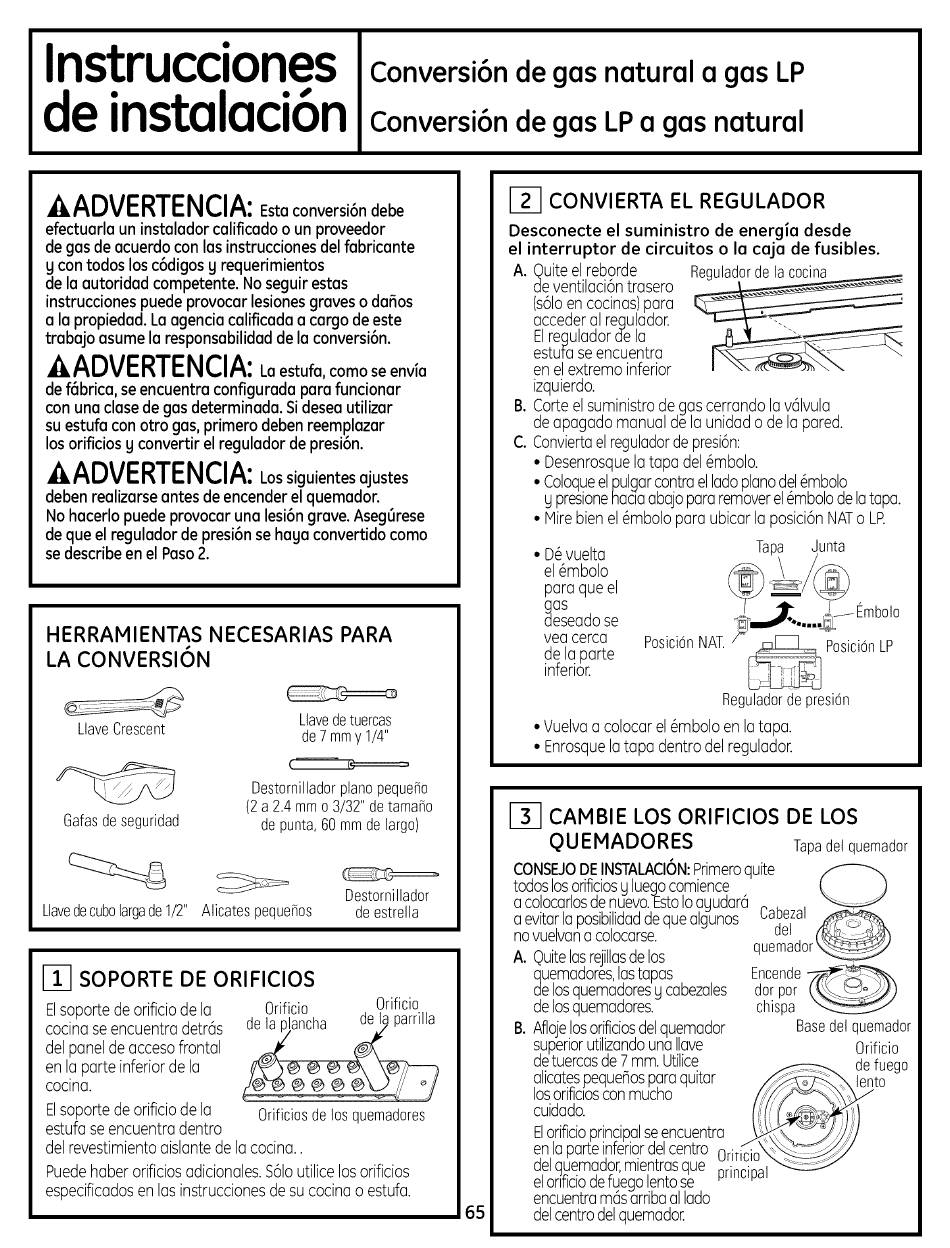

Instrucciones
deinstalaci6n
Conversi6n de gas natural a gas LP
Conversi6n de gas LP a gas natural
ADVERTENCIA: E sta conversi6n
debe
efectuarla un instalador calificado o un proveedor
de gas de acuerdo con las instrucciones del fabricante
g con todos los c6digos g requerimientos
de la autoridad competente. No seguir estas
instrucciones puede provocar lesiones graves o da5os
a la propiedad. La agencia calificada a cargo de este
trabajo asume la responsabilidad de la conversi6n.
ADVERTENCIA:
La estufa, como se envia
de f6brica, se encuentra configurada para funcionar
con una clase de gas determinada. Si desea utilizar
su estufa con otro gas, primero deben reemplazar
los orificios g convertir el regulador de presi6n.
ADVERTENCIA: Los
siguientes ajustes
deben realizarse antes de encender el quemador.
No hacerlo puede provocar una lesi6n grave. AsegSrese
de que el regulador de presi6n se haga convertido como
se describe en el Paso 2.
HERRAMIENTAS NECESARIAS PARA
LA CONVERSI6N
Llavedetuercas
LlaveCrescent
de 7 mmy 1/4"
Gafasde seguridad
Uave decubolarga de 1/2"
Destornillador p ianopequeSo
(2 a 2.4mm o 3/32" de tamaSo
de punta,60 mm de largo)
Destornillador
AlicatespequeSos
de estrella
SOPORTE DE ORIFICIOS
Elsoporte de orificio de la
cocina se encuentra detr6s
del panel de acceso frontal
en la parte inferior de la
cocina.
Orificio
Orificio
de la plancha
de
parrilla
®@®@
Elsoporte de orificio de la
Orificiosde los quemadores
estufa se encuentra dentro
del revestimiento aislante de la cocina..
Puedehaber orificios adicionales.$61outilice los orificios
especificados en las instrucciones de su cocina o estufa.
CONVIERTA EL REGULADOR
Desconecte
el suministro
de energia
desde
el interruptor
de circuitos
o la caja de fusibles.
A. Quite el reborde
de ventilaci6n trasero
(s61o en cocinas)para
acceder al regulador.
Elregulador de la
estuta se encuentra
en el extremo inferior
izquierdo.
B. Corte el suministro de gas cerrando la v61vula
de apagado manual de la unidad o de la pared.
C. Conviertael reguladorde presi6n:
• Desenrosquela tapa del 6mbolo.
• Coloqueel pulgar contra el lado pianodel 6mbolo
g presionehaclaabajo para removerel 6mbolo de la tapa.
• Mire bien el 6mbolo para ubicar la posici6n NATo LR
D6vuelta
el 6mbolo
para que el
gas
6eseado se
yea cerca
dela
.
parte
interior.
Tapa
Junta
..... . Em o,o
Posici6n NN.
_
Posici6n [2
Regulador d e presi0n
•Vuelva a colocar el6mboloen latapa.
• Enrosque latapadentro del regulador.
65
CAMBIE LOS ORIFICIOS DE LOS
QUEMADORES
Tapadel quemador
CONSEJO DEINSTALACI6N: Primeroquite
___j
todos losorificiosg luegocomience
a colocarlosde nuevo.EstoIoagudar6
a evitar la posibilidadde que algunos
Cabezal
no vuelvan a colocarse,
del
A. Quitelasrejillasde los
q
quemadores,lastapas
Encende __
de losquemadoresg cabezales
dor por
de losquemadores,
chispa
B. Aflojelosorificiosdel quemador
Basedel quemador
superiorutilizandouna Ilave
Orificio
de tuercasde 7 mm. Uti ice
de fuego
alicatespequenospara quitar
_"bx,
lento
los orificios
conmucho
cuidado.
'i'
,or, c,opr,nc,pa
en ,aparte inferiorde,centro Ori,__/y
del cjuemador, m ientrasque
rina'_al"_--Y
el orlficiode fuego lentose
P
P
encuentram6s arribaal lado
del centro del quemador.
