9.3 Reparación
Consulte también
Montaje del retén (Página 116)
9.3.9.3
Desmontaje de la junta anular laberíntica
Nota
En la opción "mayor grado de protección", la máquina está equipada con una junta anular
laberíntica en el lado LA/DE y LCA/NDE.
Antes de desmontar el rodamiento debe retirarse la junta anular laberíntica.
La junta anular laberíntica
con adhesivo no permanente. p. ej., Loctite 243.
Figura 9-4
1. Marque los componentes de los insertos de cojinete para ensamblarlos correctamente.
2. Elimine la pintura de protección del eje delante de la junta anular laberíntica.
3. Desenrosque los tres tornillos prisioneros dispuestos radialmente para la fijación axial de
la junta.
4. Para la extracción introduzca pernos o tornillos apropiados en las roscas radiales. Preste
atención a la longitud roscada para evitar que se atasquen en el eje o se dañen las roscas.
5. Caliente la junta anular laberíntica durante la extracción.
Consulte también
Montaje de la junta anular laberíntica (Página 117)
114
③
está fijada con tres tornillos prisioneros, que están asegurados

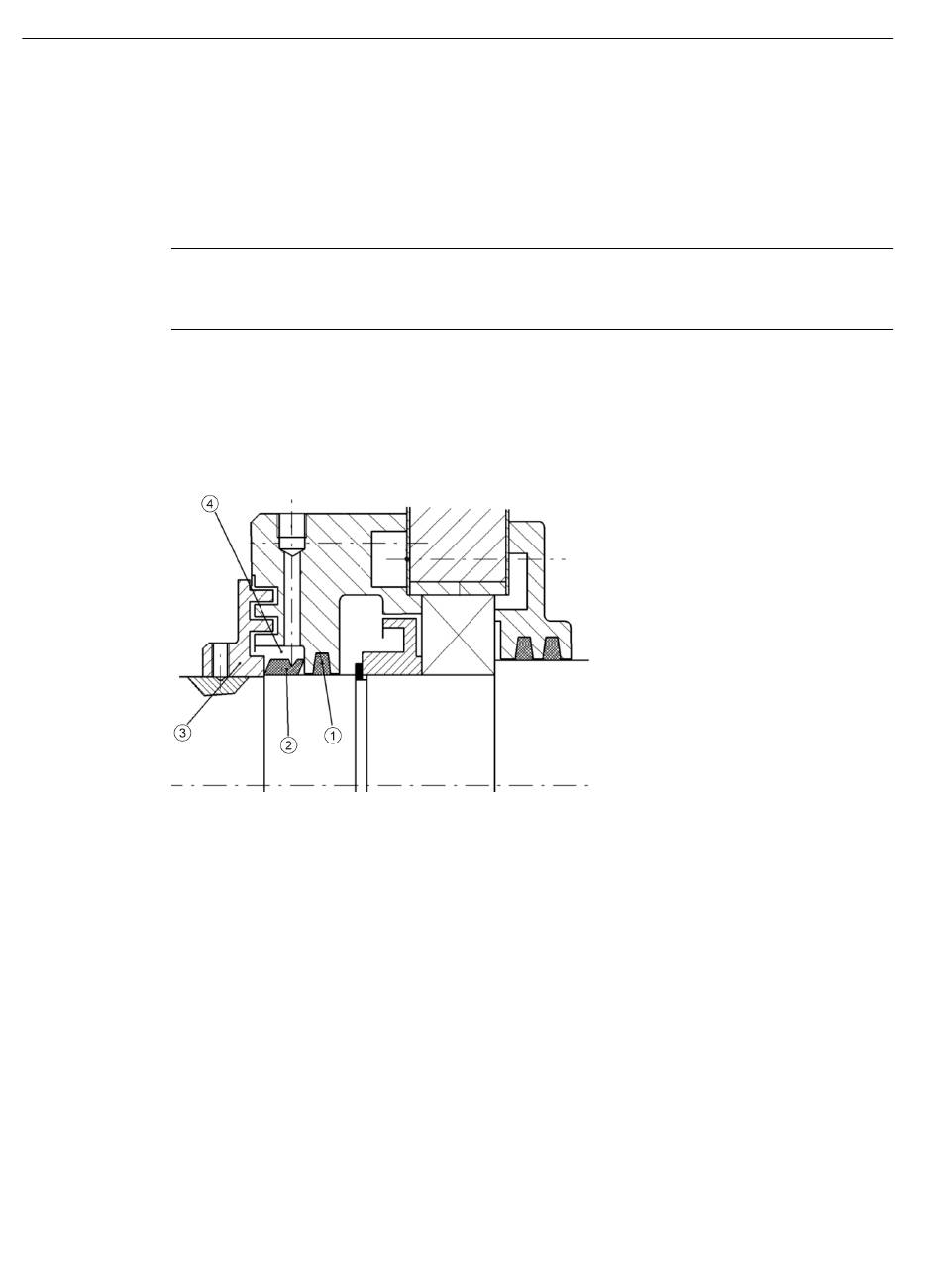

Desmontaje de la junta anular laberíntica (esquema de principio)
