3. Para el posicionamiento vertical (x→0), coloque chapas finas en una superficie amplia
debajo de los pies de la máquina. El número de chapas debe ser el menor posible; utilice
un mínimo de suplementos apilados. De esta forma también se evita que las máquinas
queden sometidas a tensiones mecánicas. Utilice las roscas disponibles para tornillos
extractores a fin de levantar un poco la máquina.
Sobre todo cuando el motor funciona a velocidades altas o cuando se utilizan
acoplamientos rígidos, la situación de equilibrado del eje (equilibrado con chaveta entera
o con media chaveta) y los defectos de alineación afectan principalmente a la vida útil de
los cojinetes.
4. Al efectuar el posicionamiento, procure que el intersticio axial en el acoplamiento sea
uniforme en todo el contorno (y→0).
5. Fije la máquina al cimiento. La elección de los elementos de fijación depende del cimiento
y es responsabilidad del operador de la instalación.

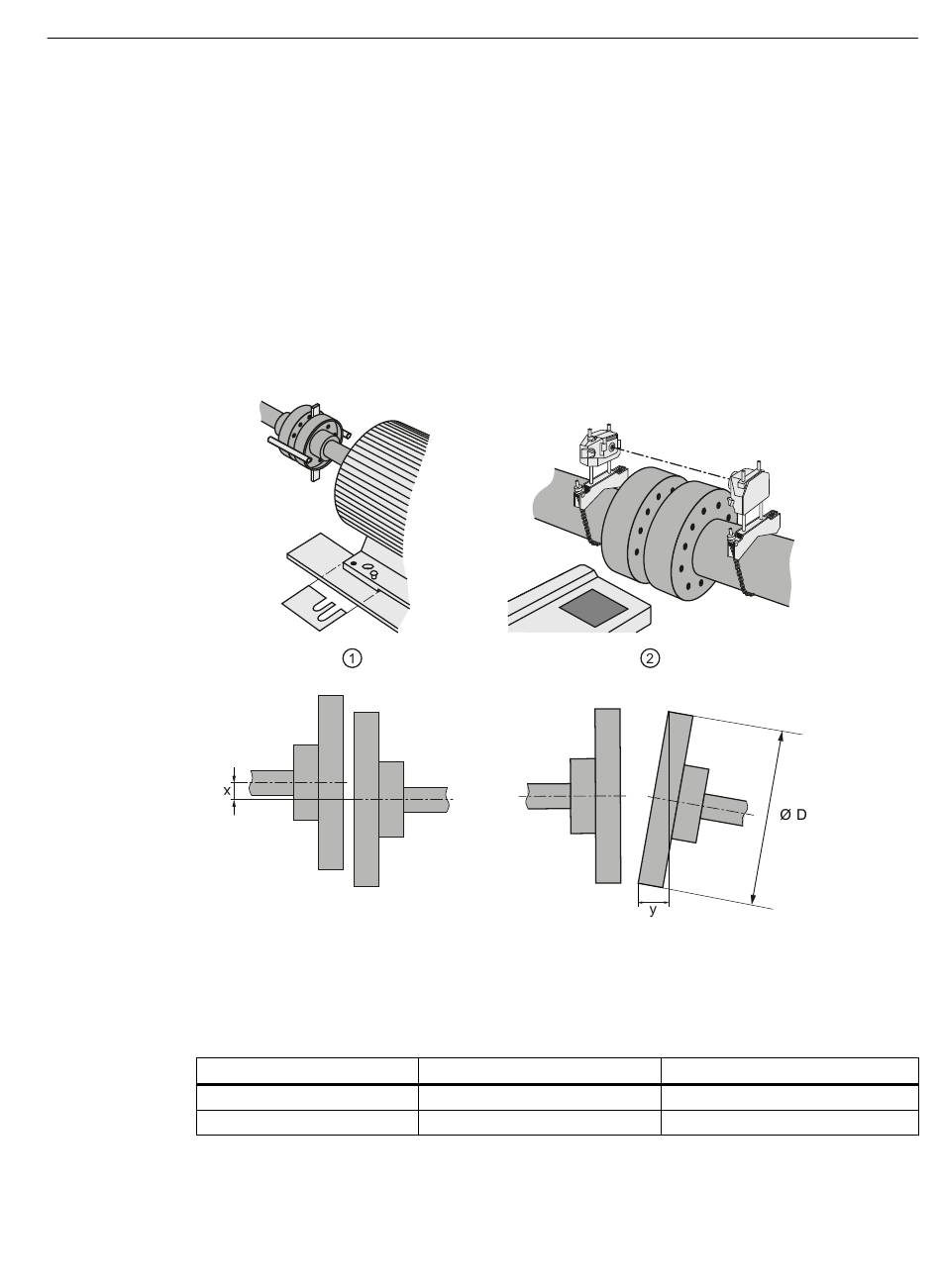

Figura 5-2
Tabla 5-4
Velocidad de giro máx. n
n
máx
1500 min
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
①
Calzado con chapas para alinear el motor
②
Alineación láser
Esquema de principio: Alineación de la máquina con la máquina accionada
Divergencias admisibles al alinear la máquina con acoplamiento elástico
máx
≤ 1500 min
-1
< n
≤ 3600 min
-1
-1
máx
5.4 Alineamiento y fijación de la máquina
Decalaje paralelo máx. x
x
= 0,08 mm
máx
x
= 0,05 mm
máx
Decalaje angular máx. y
y
= 0,08 mm/100 mm ∅ D
máx
y
= 0,05 mm/100 mm ∅ D
máx
Montaje
53
